Metāla griešanas hidrauliskā tērauda strādnieku mašīna štancēšanai, apgriešanai un griešanai

Produkta apraksts

Mūsu tērauda strādnieki nodrošinās jūsu uzņēmumam optimālu kvalitāti un produktivitāti par saprātīgu cenu. Šī universālā mašīna, kas ļauj veikt caurumošanu, apgriešanu, iezāģēšanu, griešanu un daudzas citas funkcijas ir atkarīga no jūsu instrumenta konfigurācijas. Šī iekārta ir aprīkota ar divām atsevišķām stacijām, kas spēj strādāt neatkarīgi. Ļoti precīzi apstrādātas mehāniskās detaļas un izvēlētas galvenās hidrauliskās un elektriskās sastāvdaļas garantē ilgu bezpakalpojumu darbību un stabilu darbību jebkuros apstākļos.

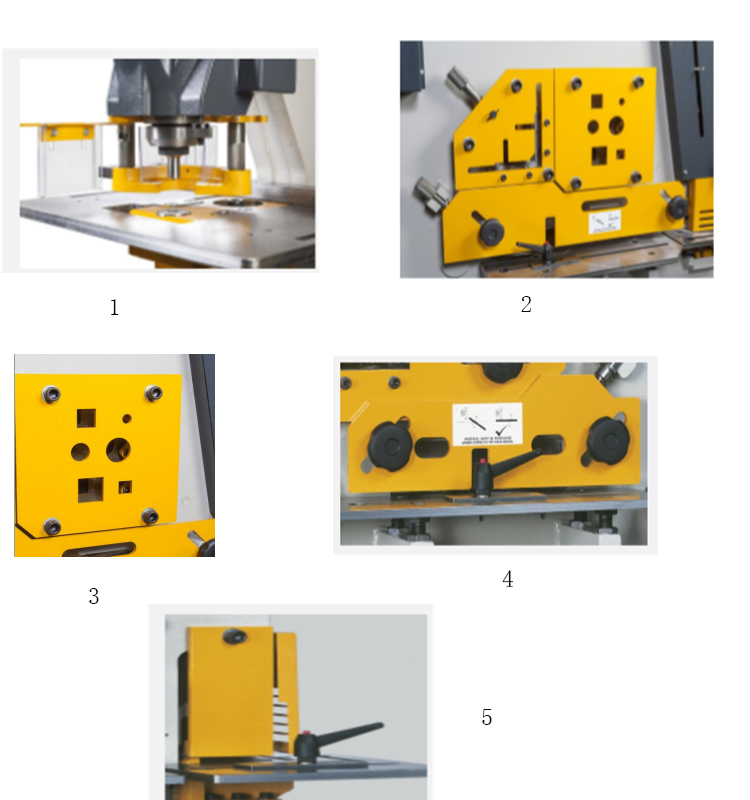

Detalizēti attēli

1. Punch stacija

Lielajam perforatora pamatnes laukumam ir noņemams priekšējais bloks, un tas ir paredzēts ļoti plašam štancēšanas pielietojumam. Standarta aprīkojumā ir perforatoru galds ar noteikumiem un norādījumiem atkārtošanas darbam.

2. Leņķa stacija

Šī stacija nodrošina lielas jaudas leņķa griešanu 90° un 45° leņķī. Leņķus no 45° līdz 90° var panākt, vispirms griežot 90° leņķī un pēc tam apgriežot atloku vajadzīgajā leņķī griešanas stacijā

3. Sekcijas griešanas stacija

Mašīnas standartā ir aprīkotas ar asmeņiem apaļo un kvadrātveida stieņu griešanai. Izmantojot papildu aprīkojumu, mašīnas var griezt šajā atverē, kanālā, sijā, T-sekcijā un daudzos citos īpašos profilos.

4. Nogriešana

Cirpes bloks ir aprīkots ar vienkāršu, izturīgu turētāju, kas ir regulējams jebkuram materiāla biezumam mašīnas griešanas jaudas robežās. Bīdes padeves galds ar regulējamām vadotnēm ir uzstādīts, lai nodrošinātu precīzu materiālu padevi. Vadlīniju var noregulēt, lai ļautu griezt leņķi līdz 45° stieņiem vai apgriezt leņķa leņķus.

5. Izciršanas stacija

Griešanas stacija standarta aprīkojumā ir aprīkota ar taisnstūrveida robojuma galdu ar regulējamām aizmugurējām atdurēm, kas ļauj pozicionēt atkārtoti.

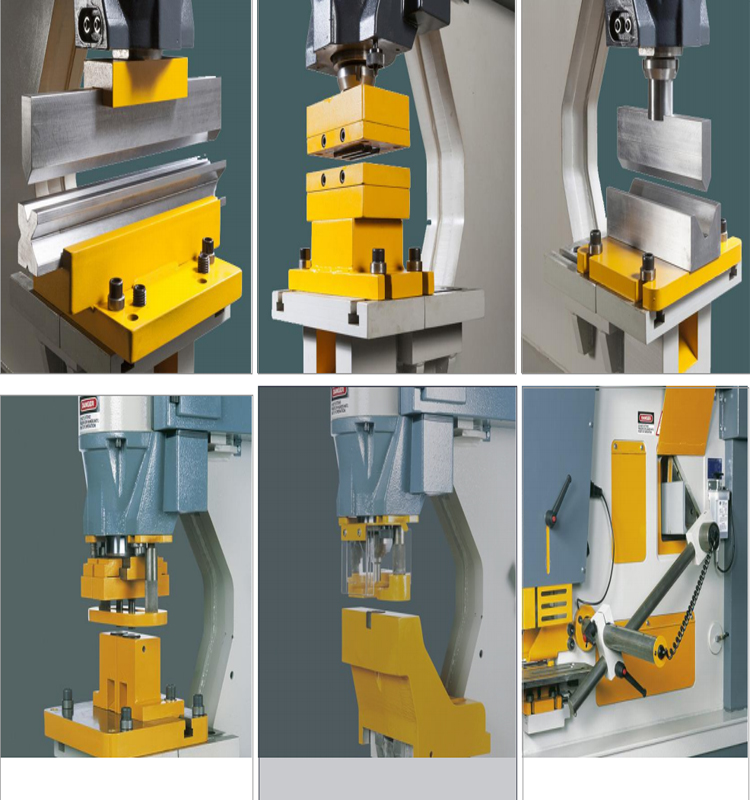

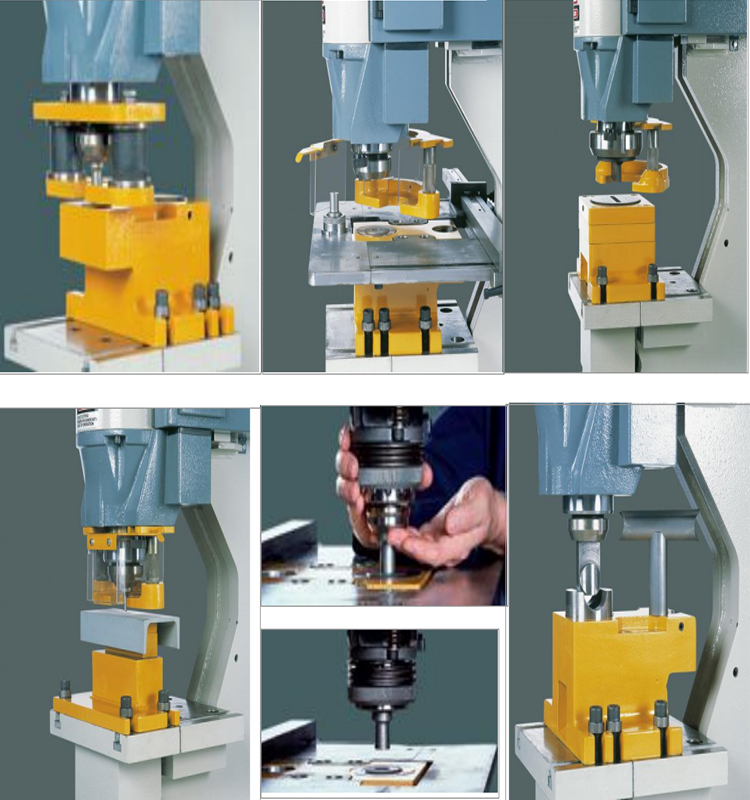

Lietojumprogrammas

Perforēšanas stacijas lietojumprogrammas (papildaprīkojums) Minimālās deformācijas noņēmēja komplekts, Minimālās deformācijas noņēmēja komplekts, lai nodrošinātu minimālu deformāciju, štancējot tuvu slīpuma caurumus stienī.

Ātra instrumentu maiņa

Ātri nomaināms perforatoru turētājs. Atliek tikai pagriezt perforatora turētāju par 90°, lai tas nofiksētos. Liels caurumu stiprinājums, Liels caurumu/spravu stiprinājums diametram no 38 līdz 110 mm. Pieejams arī diametram līdz 160 vai 225 mm.

Kanāla/staru tīkla balsts

Īpaši izstrādāts stieņa balsts caurumošanai kanāla vai sijas tīklā. Īpašo profilu balsti pieejami pēc pieteikuma.

'Īpaši ātra' instrumentu maiņa

Atsperes un lodīšu gultņi bloķē/atbloķē instrumentu pozīcijā, pagriežot roku par 90°. Nav nepieciešami uzgriežņu atslēgas vai uzgriežņu atslēgas.

Caurules iegriezuma vienība

90 grādu savienojumam ar caurulēm. Pieejams ārējam diametram līdz 165 mm.

Lokšņu liekšanas iekārta

Lokšņu liekšanas bloks ar vairāku loku bloku (ar 10, 20, 24 un 40 mm platām V atverēm, visas 85°).

Louvre perforators vienība

Īpašs perforators ventilācijas ierīču perforēšanai.

Stieņu liekšanas vienība

Materiāla locīšanai līdz maks. 22 mm biezums. Ar vienvirziena bloku, 76 mm ar V pie 85°

Divu caurumu vienība

Divu caurumu mainīga soļa vienība. Izdara 2 caurumus ar diametru līdz 29 mm.

Gulbja kakla balsts

Linuma un atloku caurumošanai ar diametru līdz 32 mm. 300 mm maks. kanālu un 'I'beam.

Pieskarieties un izgrieziet lineālu garuma pieturu

(pēc izvēles) Touch & Cut lineālo garuma atduri (viens metrs) var izmantot leņķa griešanas, sekciju griešanas un bīdes stacijai. Pieejami 2 vai 3 metru garumi.

Tehniskās īpašības

Modelis	MULTI 70	MULTY 95	MULTY 125
NOMINĀLĀ KApacitāte	70T	95T	125T
PERSONOŠANA
Maksimālā ietilpība	26*20	27*25	35*25
Diametrs * Biezums	57*9	57*12	67*16
Ceļot	55	80	80
Standarta rīkles dziļums	305	355	355
Dziļa rīkle (pēc izvēles)	625	625	625
Standarta maksimālais sitiens	57	57	57
Izvēles maksimālais perforators	160	160	225
Maksimālais staru izmērs	305	305	305
CIRŠANA
Plāksnes biezums	300*20	380*20	380*25
Maksimālais loksnes platums	375*15	480*15	600*15
45' leņķa bīde, ne vairāk kā 45'	100*15	120*15	120*15
90' Griezt	130*13	150*15	150*18
45'Izgriezt	70*10	80*10	80*10
SEKCIJAS GRIEŠANA
Apaļstienis/Kvadrātveida tērauds	45	50	55
Kanāls/H-Beam*	130*65	160*90	200*100
T-beam*	90*12	100*12	120*12
IZVĒROŠANA
Plāksnes biezums	12	13	13
Platums - taisnstūris	45	52	60
Dziļi taisnstūrveida	90	100	100
Dziļi V-veida	60	70	80
Apgriešana	100*10	100*13	100*13
STURA IZROBE*
Iegriežot maksimālo ietilpību	250*6	250*6	250*6
CAURULES IZROBE*
Maksimālais caurules diametrs	83	108	108
BENDING*
Plakanā tērauda locīšana	250*13	250*20	250*22
Plākšņu locīšana	500*3	500*3	700*3
PERSONOŠANA NOTCH STATION
Dziļa rīkle	125	125	125
Maksimālā ietilpība	38*8	38*10	38*12
TEHNISKIE DATI
Motora jauda KW	7.5	7.5	7.5
Mašīnas neto svars Kg	1620/1990	2430/2880	3100/3620
Mašīnas izmēri (LPA)cm	16471180	19079191	20080203

Sīkāka informācija

Modeļa numurs: Multi 70
CNC vai nē: CNC
Stāvoklis: Jauns
Nominālais spēks (kN): 700 kN
Strāvas avots: hidrauliskais
Spriegums: 380V/220V Pēc izvēles
Izmērs (G*G*A): 1640*710*1800
Motora jauda (kW): 7,5
Svars (T): 1,62199
Galvenie pārdošanas punkti: daudzfunkcionāls
Garantija: 1 gads
Izstāžu zāles atrašanās vieta: nav
Piemērojamās nozares: būvmateriālu veikali, saimniecības, tipogrāfijas, celtniecības darbi , enerģētika un kalnrūpniecība, pārtikas un dzērienu veikali, reklāmas uzņēmums
Mašīnas tips: hidrauliskais dzelzs apstrādātājs
Sniegtais pēcpārdošanas pakalpojums: tiešsaistes atbalsts, video tehniskais atbalsts, tehniskās apkopes un remonta pakalpojumi uz vietas
Pēc garantijas serviss: video tehniskais atbalsts, tiešsaistes atbalsts, tehniskās apkopes un remonta pakalpojumi uz vietas
Vietējā pakalpojuma atrašanās vieta: nav
Slīdēšanas gājiens (mm): 55/80
Sertifikācija: CE
Spiediena jauda: 70T
Funkcija: caurumi, šķērsgriezuma tērauda griešana, rievošana, leņķa iegriešana, locīšana
Sitiens Notch Station dziļajā rīklē: 125
Maksimālā ietilpība: 70T
Diametrs*Biezums: 57*9
Ceļošana: 55
Standarta maksimālais sitiens: 57
Pēc izvēles maksimālais sitiens: 160
Maksimālais staru kūļa izmērs: 305
Krāsa: dzeltena / opcija
