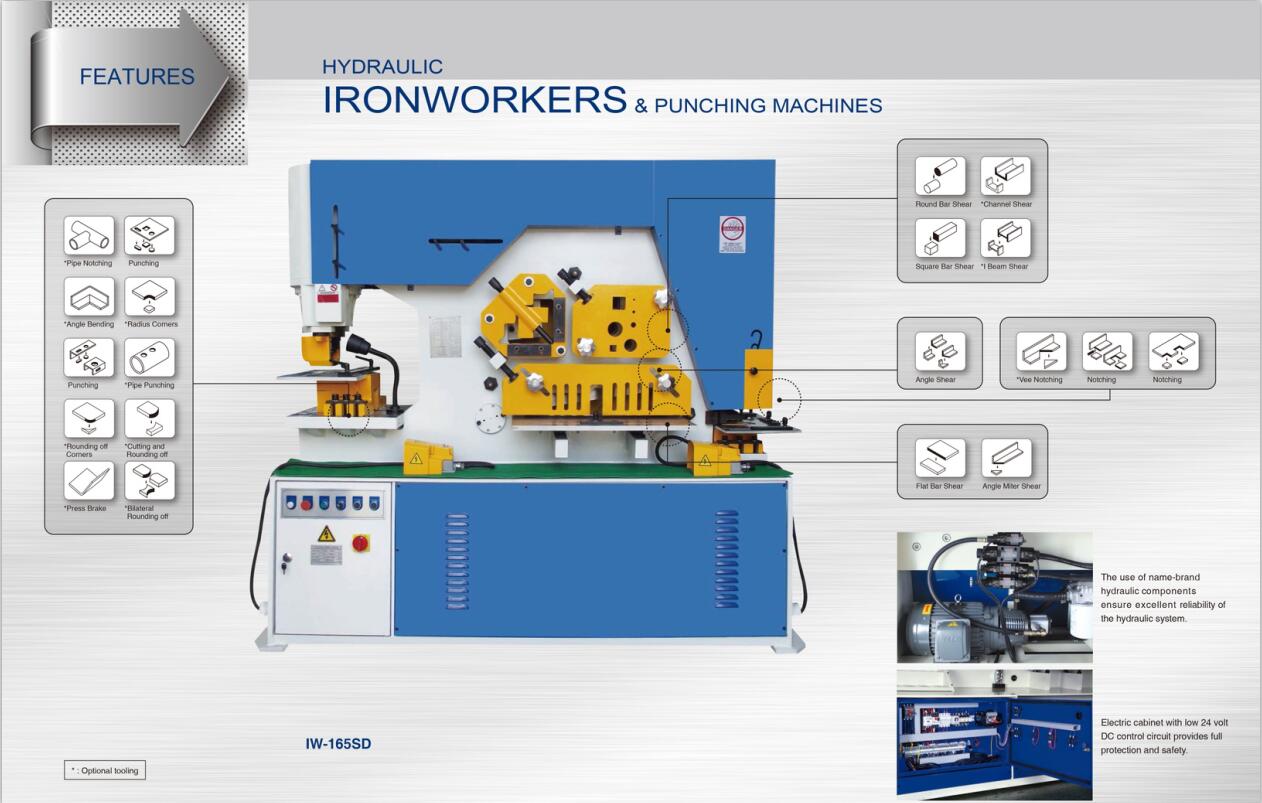

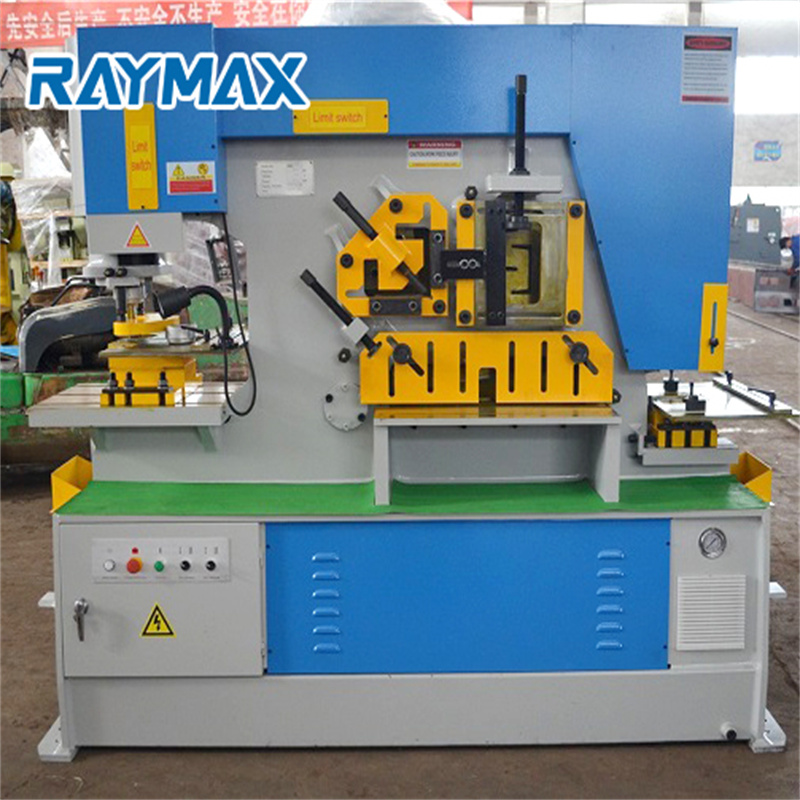

Metāla hidrauliskā IronWorker štancēšanas un griešanas mašīna

Hidrauliskie dzelzs strādnieki ir izstrādāti ar vairākām funkcijām, lai ietaupītu darbaspēku, laiku, enerģiju un izmaksas. Tas ļauj Accurl Ironworkers apmierināt daudzveidīgās metālapstrādes nozares vajadzības. Maksimālu efektivitāti un ilgu kalpošanas laiku garantē, izmantojot jaunākās ražošanas metodes, tostarp jaudīgu CAD dizainu, modernu ražošanas līniju ar CNC aprīkojumu un nepārtrauktu kvalitātes kontroli.

DARBA STACIJAS

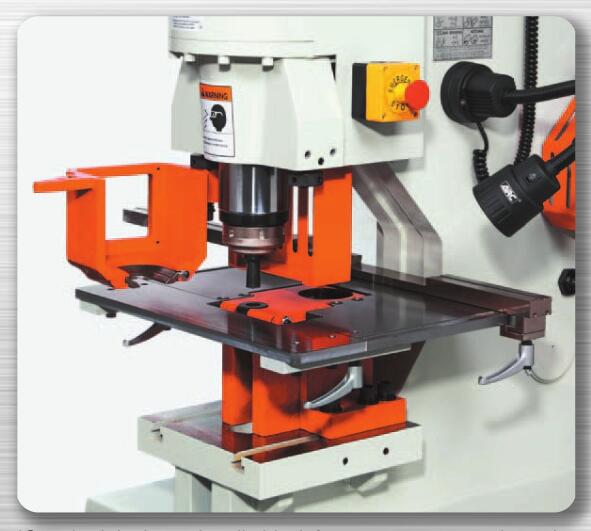

Perforēšanas stacija

1. Ir pieejams pilns perforatoru un presformu klāsts dažādām štancēšanas vajadzībām.

2. Ātras maiņas fiksācijas uzgriežņu sistēma ātrai perforēšanas instrumentu maiņai.

3. Pārdomāti izstrādāts noņēmējs redzamībai, drošībai un ērtai lietošanai.

4. Liels 2-daļīgs galds ar svariem un mērierīcēm ir visu modeļu standartaprīkojums.

5. Noņēmējs ar maināmām dažādu atveru plāksnēm, lai samazinātu deformāciju, ir standarta visiem modeļiem.

PUNCHING MODEL	IW-60S IW-60SD	IW-80S IW-80SD	IW-100S IW-100SD	IW-125S IW-125SD	IW-165SD
Perforācijas spēks	60 tonnas	80 tonnas	100 tonnas	125 tonnas	165 tonnas
Perforatora jauda S	ø22x20	ø26 x 22	ø28 x 26	ø33 x 27	ø37 x 32
Punch Capacity SD	ø50x9	ø50 x 12	ø50 x 15	ø50 x 18	ø50 x 24
Kakla dziļums S	310	310	310	310	--
Kakla dziļums SD	510	510	510	510	510
Maksimālais gājiena garums	100	100	100	100	100
Cikli / min. (20 mm gājiens)	30	29	28	28	29
Darba augstums līdz nāvei	1010	1050	1044	1069	1050

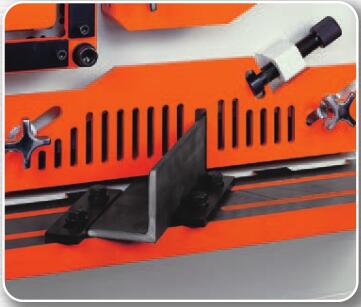

Plakano stieņu griešanas stacija

1. Speciāli apstrādāts augšējais asmens, lai nodrošinātu tīru bīdi ar minimālu deformāciju.

2. Apakšējam asmenim ir četras izmantojamas griešanas malas.

3. Mainīgas pakāpes slīpa griešana uz leņķa atloka.

4. Viegli regulējams turētājs.

5. Atbalsta galds ar vadotnēm precīzai pozicionēšanai.

PLAKANAS ZĪRĒŠANAS MODELIS	IW-60S IW-60SD	IW-80S IW-80SD	IW-100S IW-100SD	IW-125S IW-125SD	IW-165SD
Plakanā stieņa bīde S	350 x 15	460 x 15	610 x 16	125 tonnas	760 x 20
Plakanā stieņa bīde SD	240 x 20	300 x 20	400 x 20	400 x 25	400 x 30
Asmens garums	360	465	620	620	770
Leņķa atloka apdare	100	100	100	100	120
Darba augstums	910	926	954	920	920

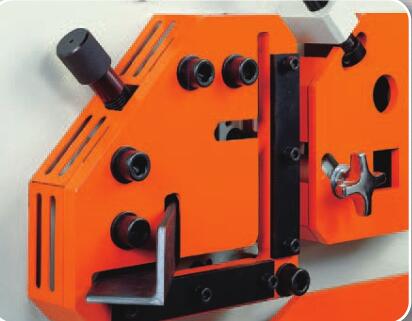

Leņķa griešanas stacija

1. Viena bīde bez materiāla zudumiem un minimālas deformācijas.

2. 45° leņķa griešana ir vienkārša un tīra.

3. Stacionāri asmeņi ar četrām izmantojamām griešanas malām.

4. Atlasāmi stūra rādiusi kustīgajiem asmeņiem optimāliem rezultātiem mazos vai lielos leņķos.

LEŅĶA GRIEŠANAS MODELIS	60S IW-60SD	80S IW-80SD	100S IW-100SD	125S IW-125SD	IW-165SD
Pie 90° griešana	130 x 130 x 12	150 x 150 x 12	150 x 150 x 15	150 x 150 x 15	150 x 150 x 20
Pie 45° slīpuma griešana	65 x 65 x 8	75 x 75 x 9	75 x 75 x 9	75 x 75 x 9	75 x 75 x 9
Darba augstums	1115	1165	1216	1185	1185

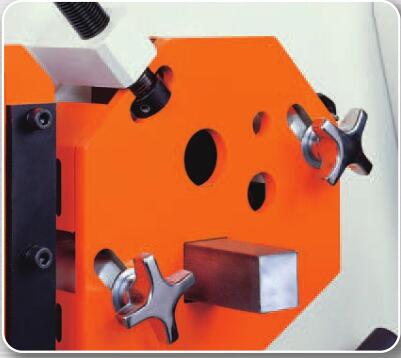

Bāra cirpšanas stacija

1. Viena noturēšana dažādu izmēru kvadrātveida stieņu griešanai un apaļstieņu griešanai.

2. Vairumam modeļu ir pieejami papildu kanālu un sekciju stieņu bīdes instrumenti. (Sīkāku informāciju skatiet specifikāciju tabulā)

STIEŅA ŠĶĒRŠANAS MODELIS	60S IW-60SD	80S IW-80SD	100S IW-100SD	125S IW-125SD	165SD
Apaļstieņa bīde	ø40	ø45	ø45	ø50	ø60
Kvadrātveida stieņa bīde	38x38	300 x 20	400 x 20	50 x 50	60 x 60
Kanāla nobīde (H x B)	125 x 65*	150 x 75*	150 x 75*	150 x 75*	200 x 90*
IBeam bīde (H x B)	100	150 x 75*	150 x 75*	150 x 75*	200 x 100*
Darba augstums	1220	1270	1332	1310	1370

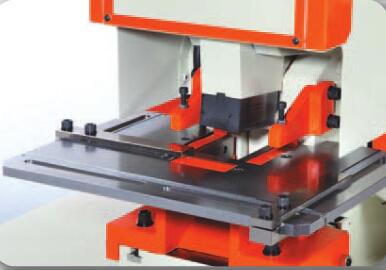

Notching stacija

1. Ideāli piemērots plakanu stieņu un leņķu iezāģēšanai.

2. Elektriski bloķēts drošības aizsargs maksimālai drošībai un redzamībai.

3. Iekļauts mērīšanas galds ar pieturām precīzai pozicionēšanai.

NOTCHINGMODEL	60S IW-60SD	80S IW-80SD	100S IW-100SD	125S IW-125SD	165SD
Taisnstūrveida robs (P x D x G)	50,8 x 90 x 9	50,8 x 90 x 12	63,5 x 90 x 12	63,5 x 90 x 13	63,5 x 90 x 16
Vee-Notcher (sānu x sānu x T)	90 x 90 x 10*	90 x 90 x 12*	105 x 105 x 12*	105 x 105 x 13*	105 x 105 x 16*
Darba augstums	910	926	954	920	920

Sīkāka informācija

• CNC vai nē: CNC
• Stāvoklis: Jauns
• Nominālais spēks (kN): 125
• Strāvas avots: hidrauliskais
• Izcelsmes vieta: Anhui, Ķīna
• Spriegums: 380V50HZ
• Motora jauda (kW): 7,5 ZS
• Svars (T): 4.2
• Galvenie pārdošanas punkti: konkurētspējīga cena
• Garantija: 1 gads
• Izstāžu zāles atrašanās vieta: Austrālija, Kanāda, Apvienotā Karaliste
• Piemērojamās nozares: viesnīcas, būvmateriālu veikali, ražotnes, mašīnu remontdarbnīcas, lauku saimniecības, mājas lietošana, celtniecības darbi , enerģētika un kalnrūpniecība
• Mašīnas tips: hidrauliskā prese
• Atslēgvārds: Metāla štancēšanas mašīna
• Produkta nosaukums: Hidrauliskā metāla lokšņu dzelzs strādnieku štancēšanas un griešanas mašīna
• Kakla dziļums: 500 mm
• Krāsa: zila balta pelēka
• Izsitiena spēks: 125 tonnas
• Mērķis: ietaupīt izmaksas un enerģiju
• Sniegtais pēcpārdošanas pakalpojums: tiešsaistes atbalsts, video tehniskais atbalsts
• Pēc garantijas serviss: video tehniskais atbalsts, uz vietas apkopes un remonta serviss, rezerves daļas
• Vietējā pakalpojuma atrašanās vieta: Meksika, Austrālija, Amerikas Savienotās Valstis, Maroka, Krievija, Kanāda
• Sertifikācija: CE ISO
