Delem Da66t 125 3+1 4+1 6+1 8+1 Cnc hidrauliskā presēšanas bremze metāla plākšņu liekšanai

informācija par produktu

Šī iekārta ir jauna CNC liekšanas iekārta, ko RAYMAX izlaida 2020. gadā, un tā ir piemērota ražotājiem ar augstas precizitātes un izmaksu veiktspējas prasībām. Mašīna ir mūsu populārākais modelis pēc apjoma un īsts darba zirgs, kas ir izgatavots no augstas kvalitātes detaļām un piedāvā nopietnu uzticamību. Y1 un Y2 sinhronizācijas tehnoloģija nodrošina lielu piebraukšanas, līkuma un atgriešanās ātrumu. Tā lieces garuma spēju un spiediena diapazonu var pielāgot, lai atbilstu dažādām ražošanas prasībām.

Zinātniskais dizains

1, Y1 un Y2 asu sinhrona kustība, ko katru kontrolē neatkarīgs cilindrs

2. Iespēja pievienot opcijas un konfigurācijas jauninājumus vēlāk

Videi draudzīgs

Zems troksnis gaidīšanas laikā un ātra nolaišana (mazāk par 25 decibeliem), nospiešana un atgriešana, jo spiediens hidrauliskajā sistēmā ir servo galvenā motora slēgtā cikla vadība. Enerģijas patēriņš ir par 60% mazāks nekā parastajā mašīnā, izmantojot servomotoru.

Stabila un izturīga mašīnas korpusa darbība

1 ， Mašīnas rāmja integrētā metināšana.

2，Mašīnas rāmis, ko vienā procesā veido CNC trīsdimensiju apstrādes centrs, kas nodrošina katras montāžas virsmas paralēlismu un vertikālumu.

3 ， Iekšējā sprieguma laminēšana ar rūdīšanu.

4，Strāvas strūkla, lai noņemtu rūsu un pretrūsas apstrādi.

1. Vadības sistēma: DA52s (pēc izvēles Cybelec CT8 no Šveices)

Ātra, vienas lapas programmēšana

• Karsto taustiņu navigācija

•7” VGA krāsu TFT

• Līdz 4 asīm (Y1, Y2 un 2 papildu asis)

•Kronēšanas kontrole

• Instrumentu/materiālu/produktu bibliotēka

•USB, perifērijas saskarne

•Mašīnas vadības pamatfunkcijas ir Y1 Y2 XR -ass.

• Uzlaboti Y ass vadības algoritmi slēgta cikla, kā arī atvērtas cilpas vārstiem

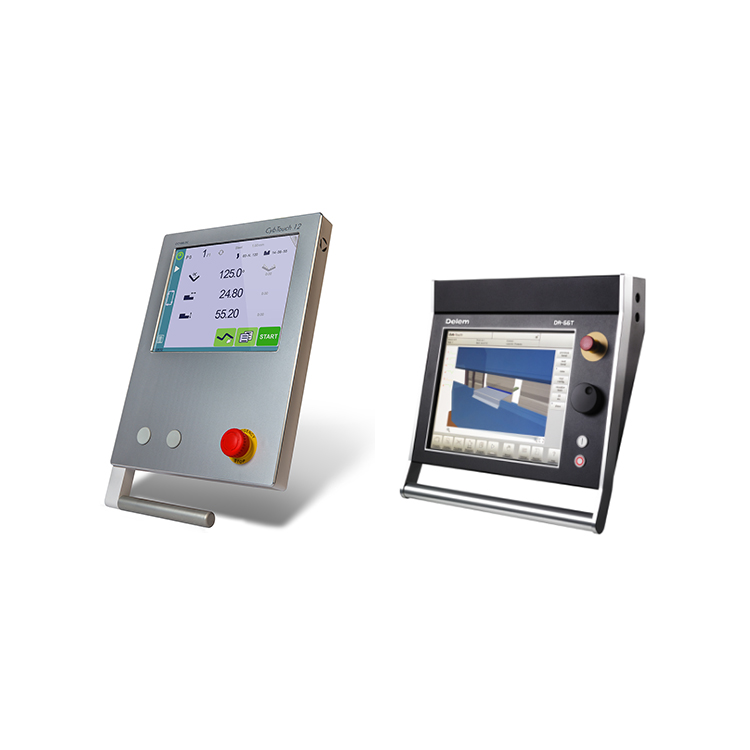

Papildu vadības sistēma:

(DA66T DA69T / Cybelec CT8 CT12 no Šveices)

Izvēles ass (3 1/4 1/6 1/81)

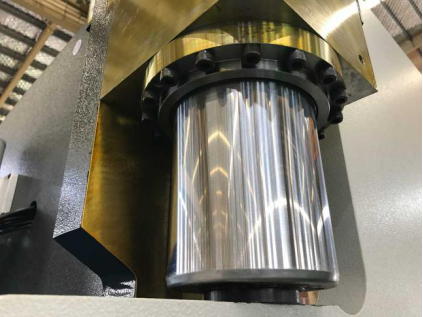

2. Cilindrs
Tā kā Ķīnas augstākās klases zīmols kalpo vairāk nekā 10 gadus

3. Proporcionālais vārsts
Proporcionālais vārsts precīzi regulē Y1 Y2 ass kustības

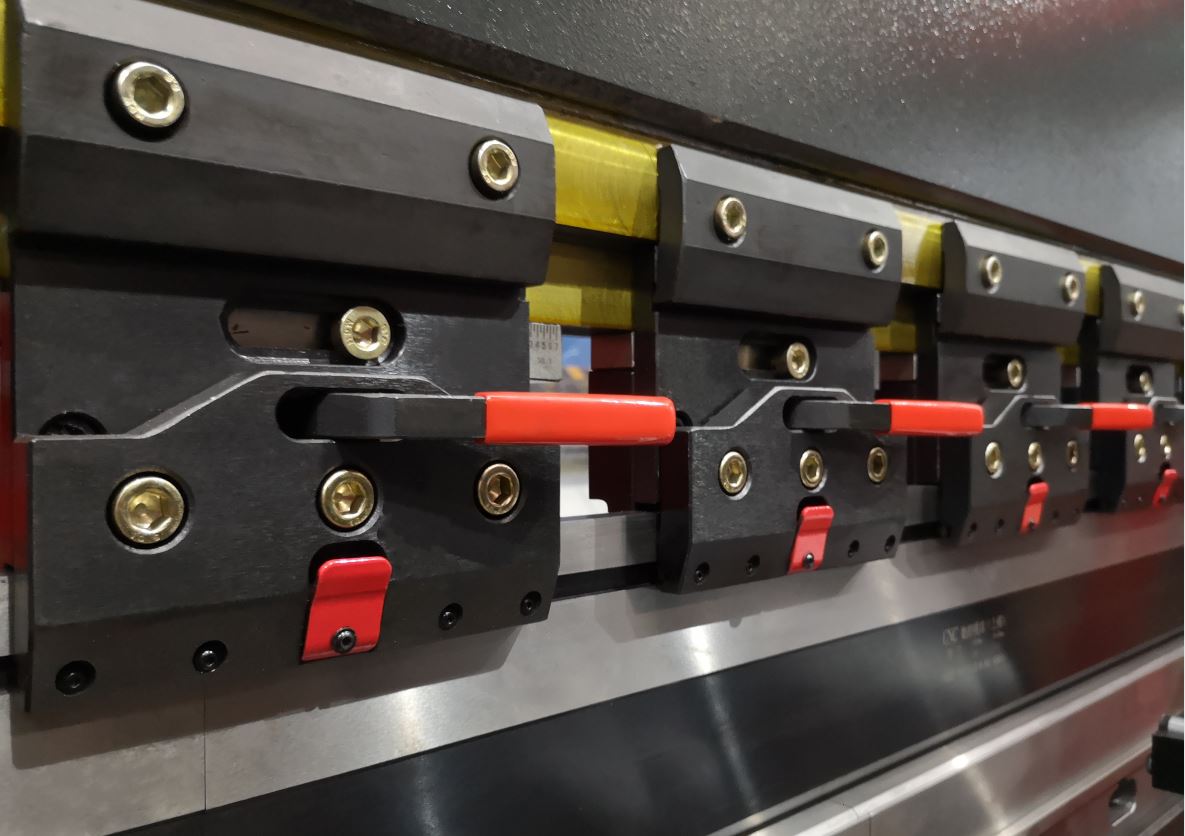

4. Ātrais klips
Ātras instrumentu maiņas, pateicoties vertikālajai iestatīšanai, lai samazinātu iestatīšanas laiku

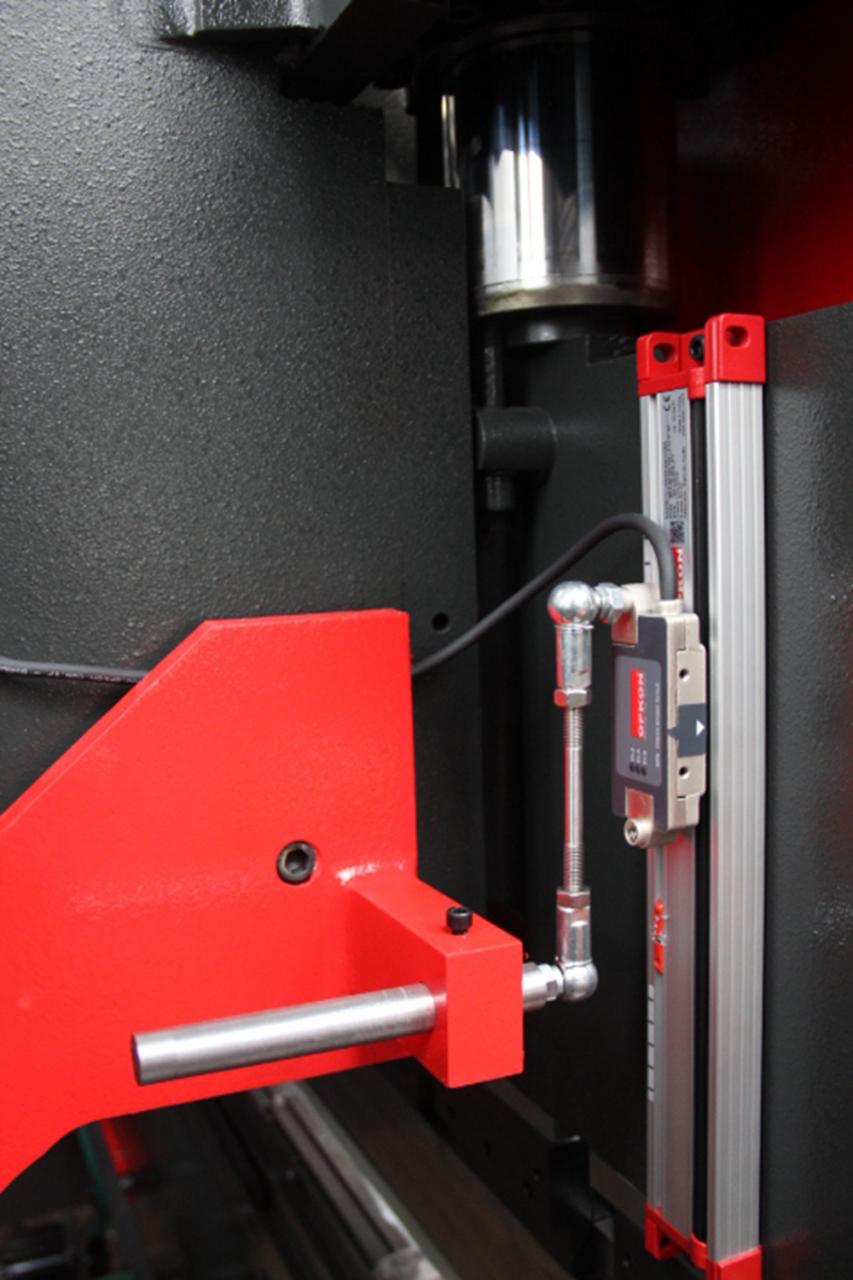

5. Režģis Lineāls nodrošina precīzu novietojumu
Optiskā lineārā virzošā sistēma ir piestiprināta pie mašīnas pamatnes ar atdalītu sviru. Izmantojot šo risinājumu, visas novirzes vērtības var ierakstīt, lai pielāgotu jūsu saišu jutīgumu un atkārtojamību.

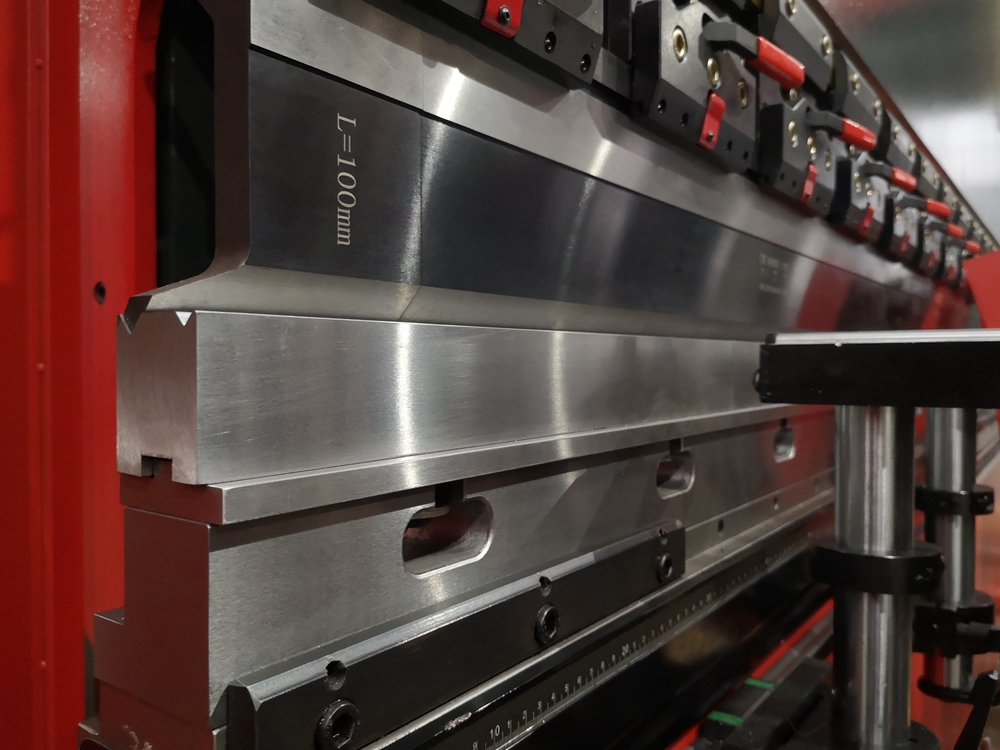

6. CNC veidne (Golin)
CNC koncentriskā veidne ， Daudzfunkcionāla, viegli maināmas malas

7. Automātiskā kronēšanas sistēma
Izlīdzināta kompensācija, ideāls lieces leņķis Kontrole ar CNC vadības sistēmu DA52s

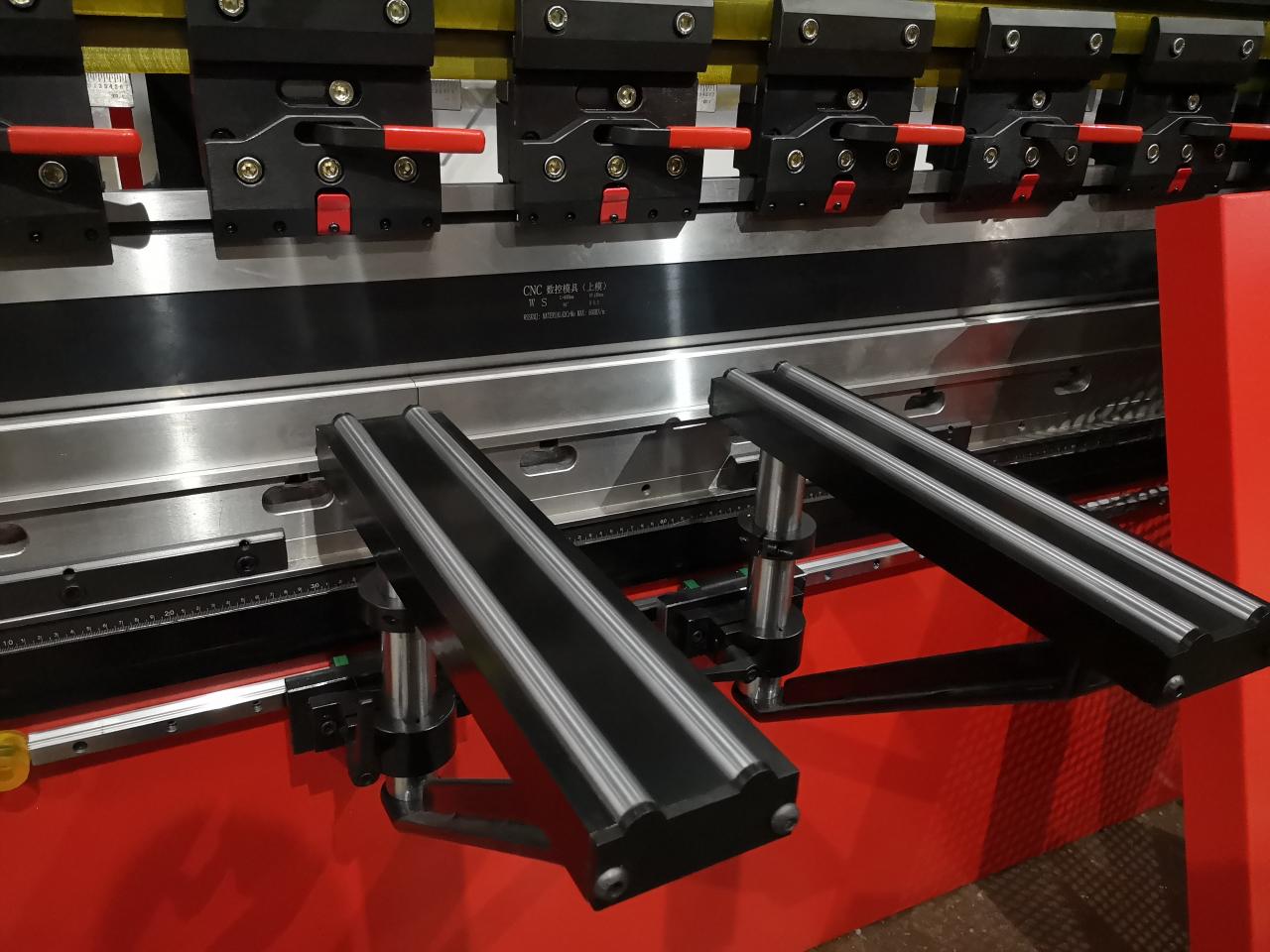

8. Atbalsta roka
Ergonomiski atbalsta kronšteini un LED darba zonas apgaismojums palīdz maksimāli atvieglot darbību

9. Dubultās lineārās vadotnes un integrētā atbalsta sija
Lai uzlabotu pirkstu kustību precizitāti

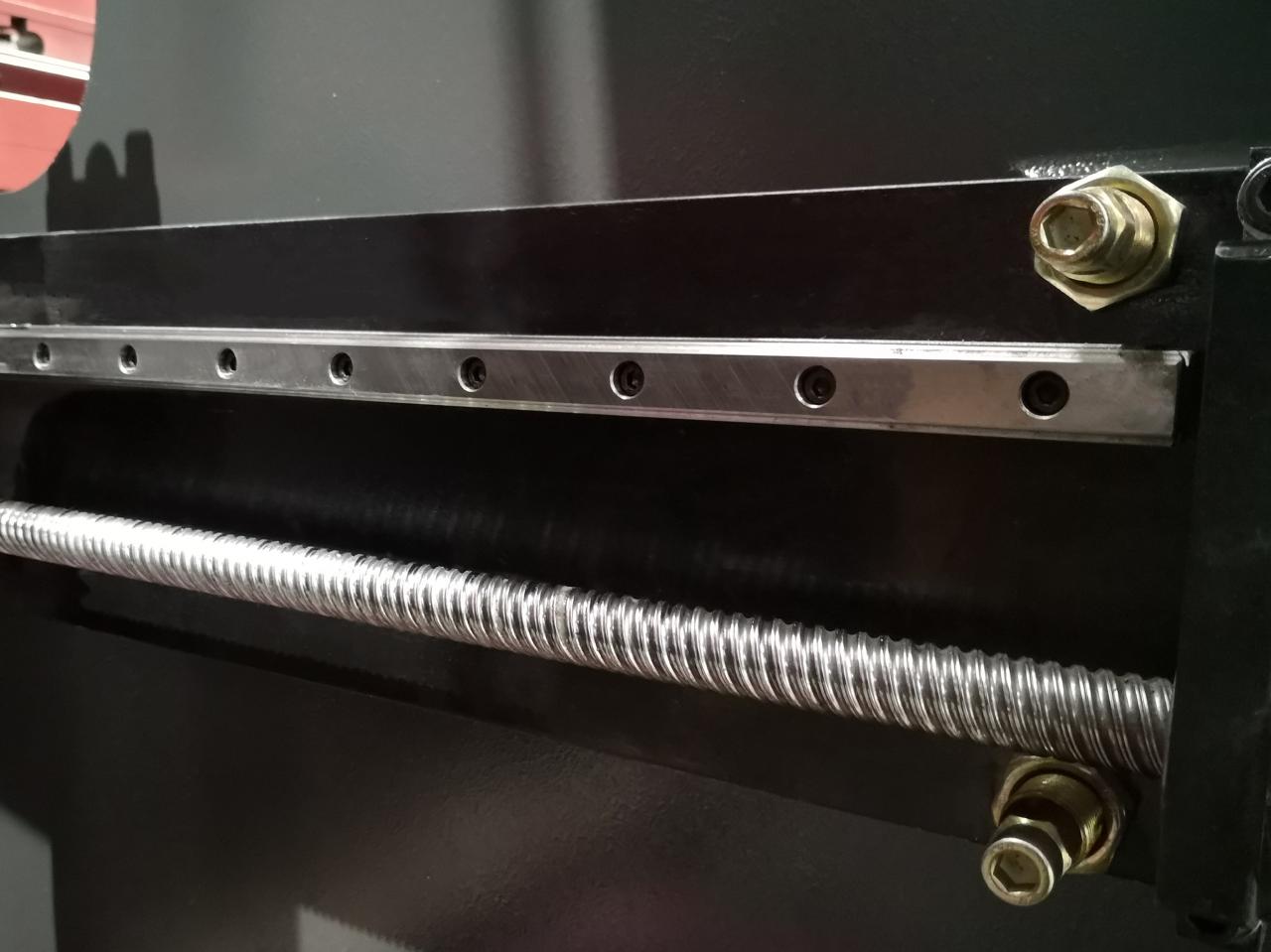

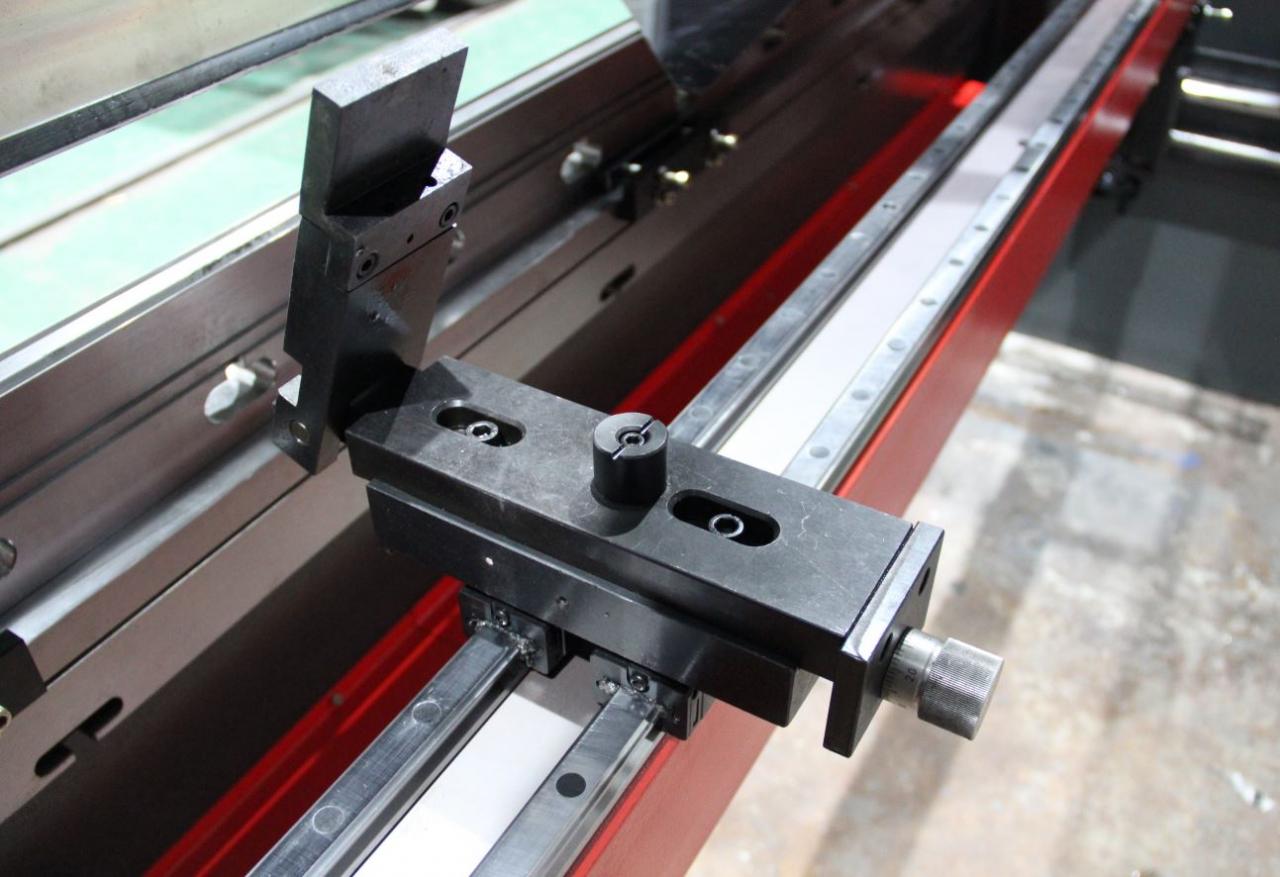

10. Lodveida skrūve un lineārā vadotne
Dinamiskie aizmugures mērītāji un ātrgaitas ass, pateicoties lodveida skrūvei un lineārajai vadotnei, lai uzlabotu aizmugures mērītāja kustības precizitāti

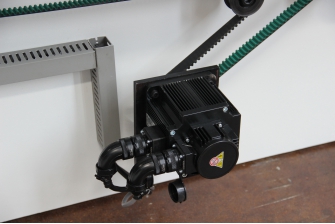

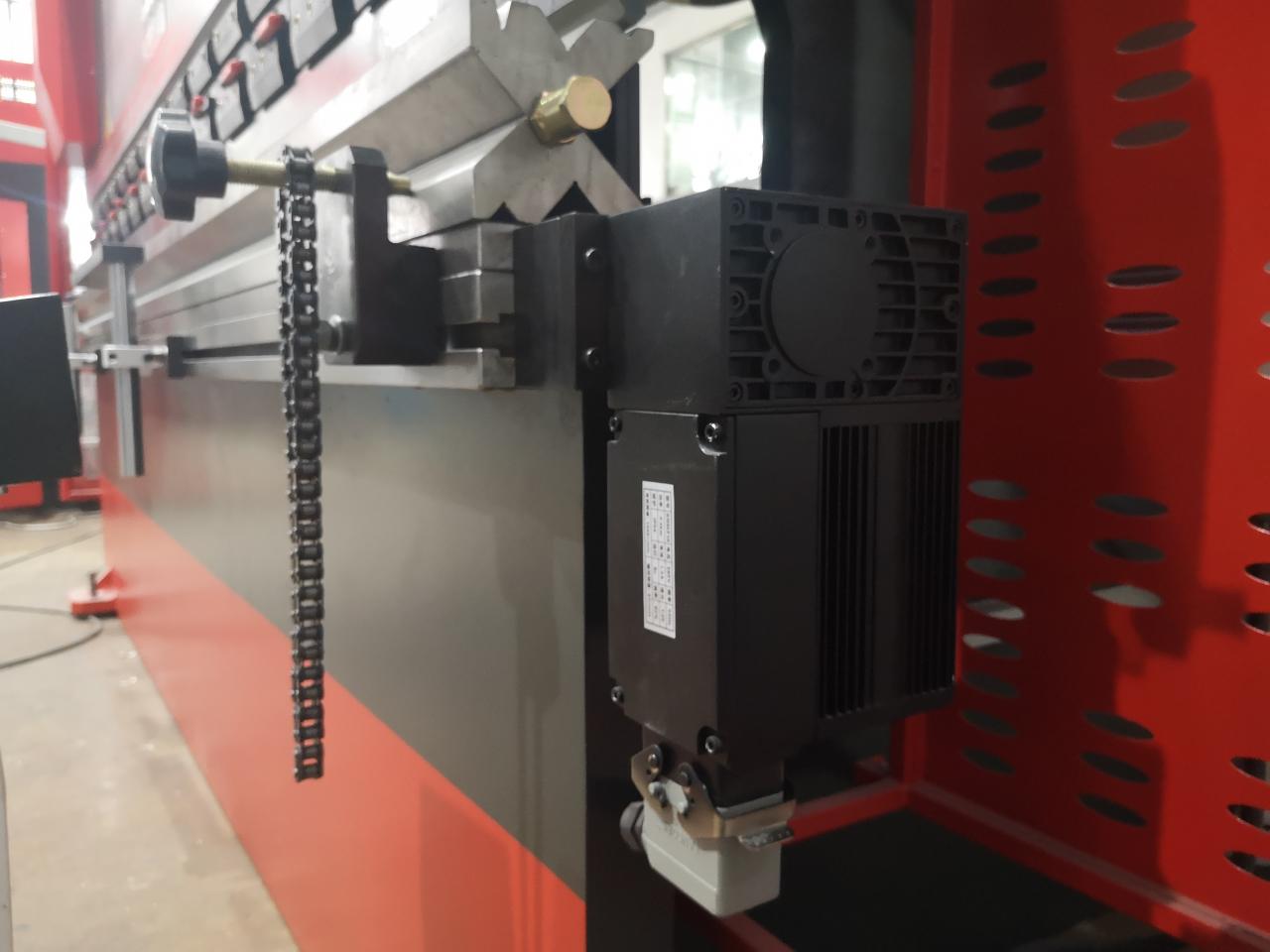

11. Servo motors
Servo piedziņas X un Y asis pozicionēšana, lai palielinātu ātrumu un precizitāti.

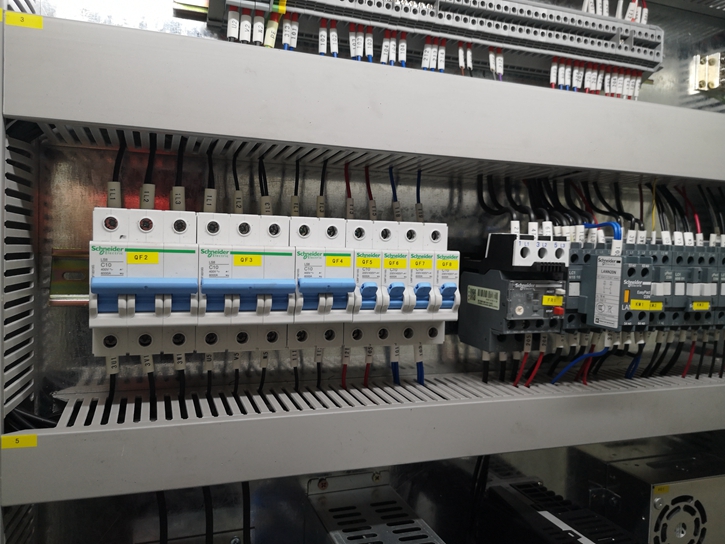

12. Galvenās elektriskās sastāvdaļas
Starptautisku zīmolu izvēle, stabila un ilgstoša darbība.

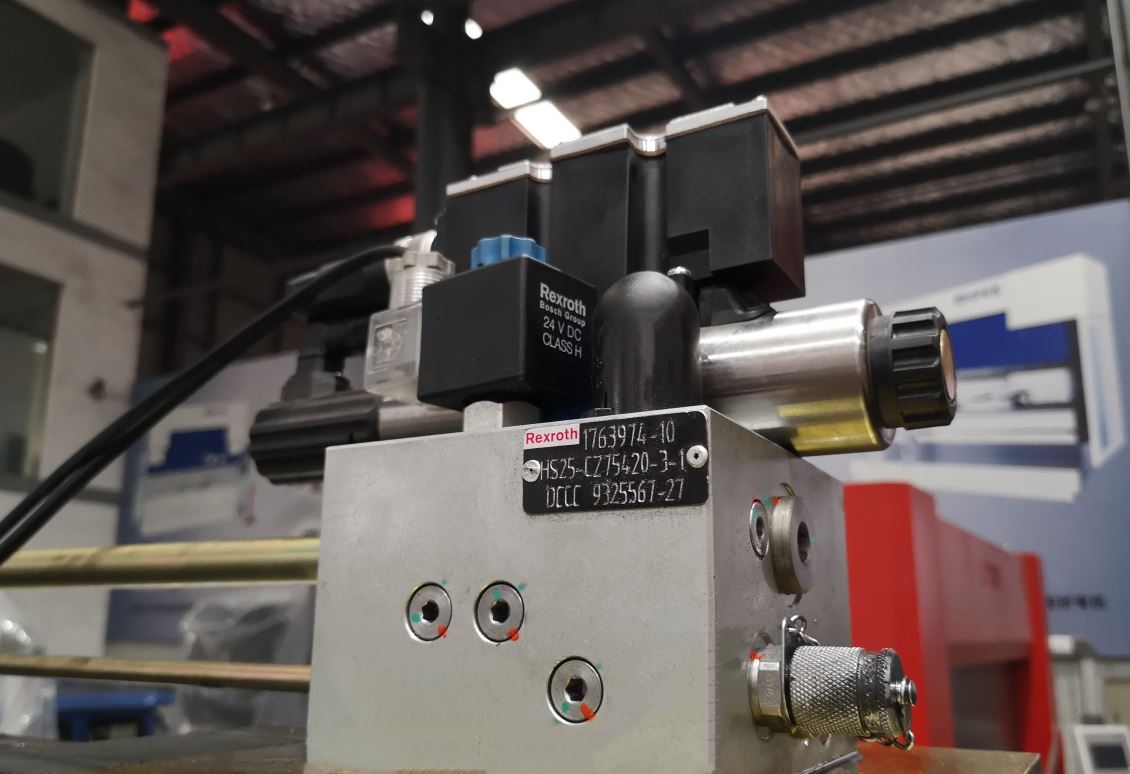

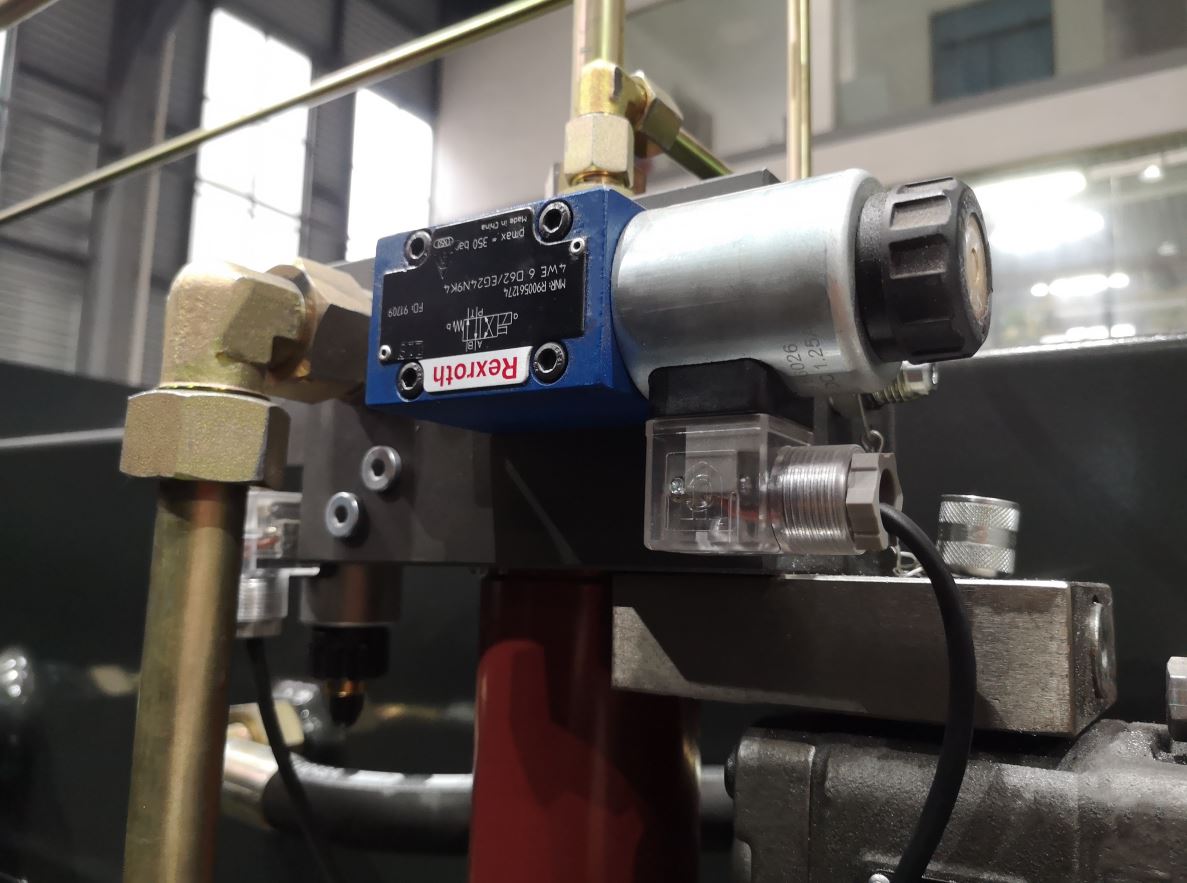

13. Hidrauliskais vārsts
Starptautisku zīmolu izvēle, stabila un ilgstoša darbība.

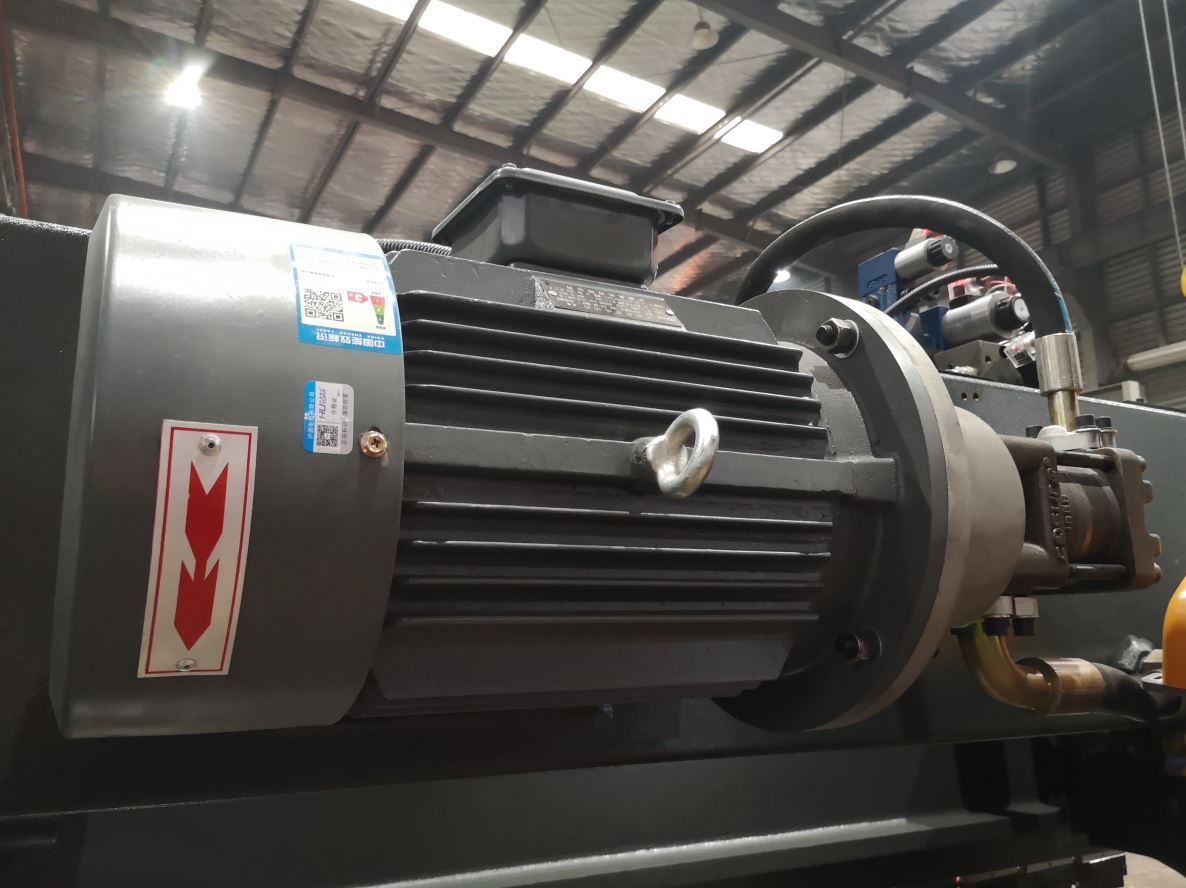

14. Galvenais motors (Siemens no Vācijas) Eļļas sūknis (Saulains no Amerikas)
Starptautisku zīmolu izvēle, stabila un ilgstoša darbība.

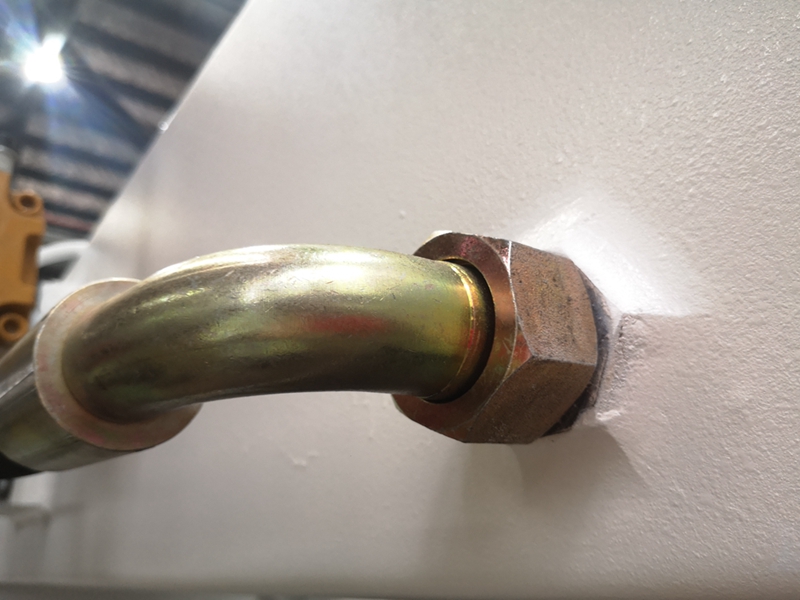

15. Cauruļu savienojums (EMB no vācu valodas)
Lai izvairītos no eļļas noplūdes, viegli salabot

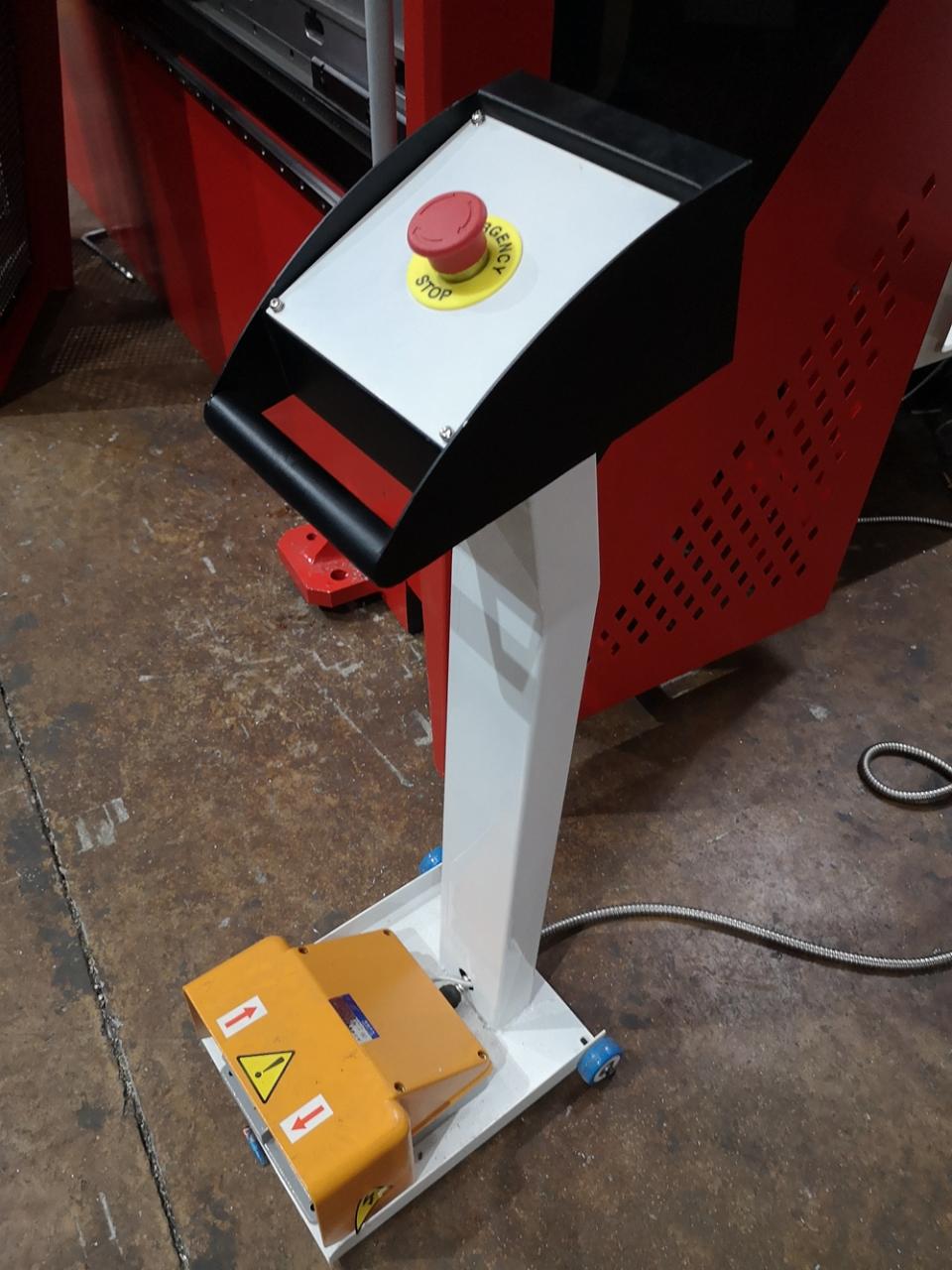

16. Kājas slēdža elektriskās sastāvdaļas (Schneider no Francijas)

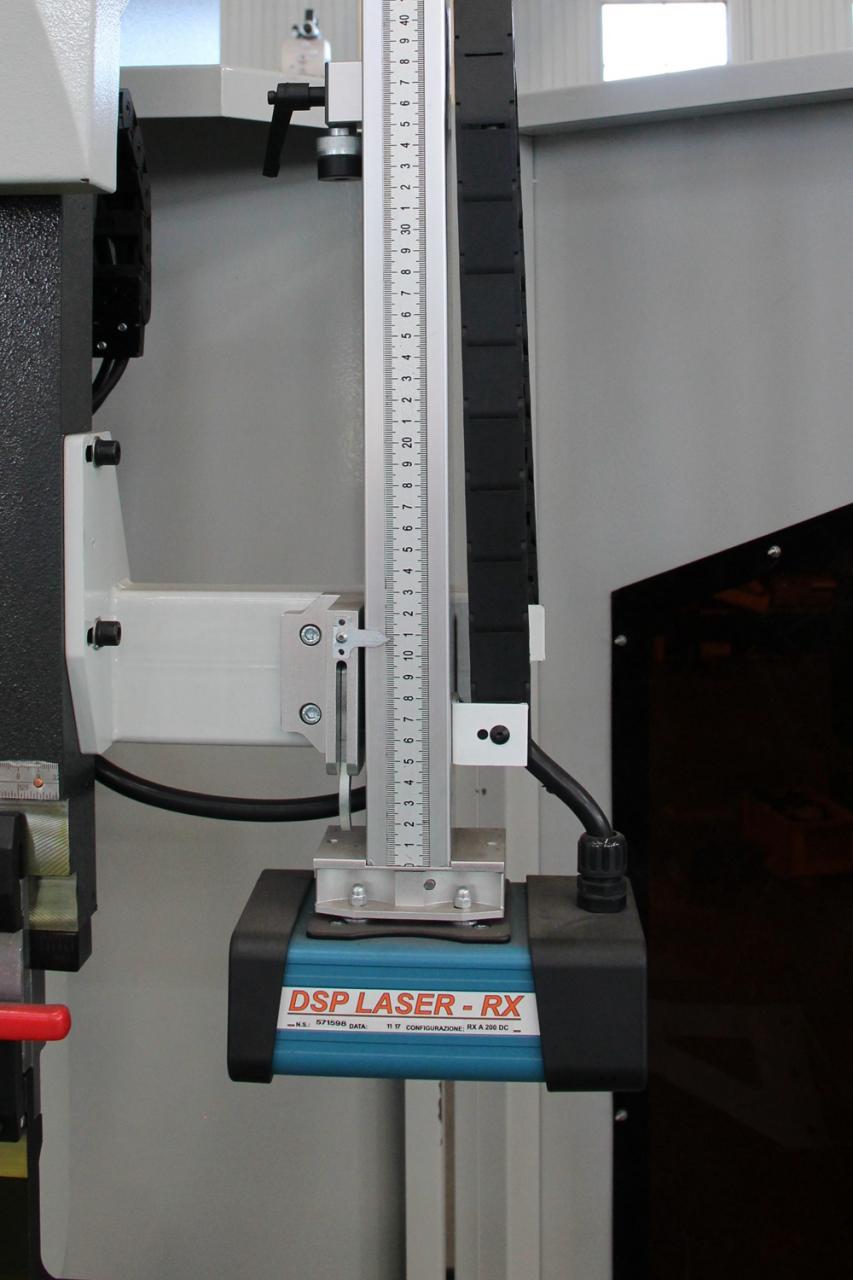

17. DSP lāzerdrošs (pēc izvēles)
Asmens apstājas, kad lāzers nosaka šķērsli.

Tehniskie parametri

Modelis	Stabu attālums (mm)	Rīkles dziļums (mm)	Slīdņa gājiens (mm)	Maksimālais augstums (mm)	Jauda (kw)	Svars (kg)	Izmērs (mm)
40T/2200	1850	230	80	320	4	2750	2200x1200x1900
40T/2500	1850	230	80	320	4	3000	2500x1200x1900
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160T/4000	2900	320	160	460	11	11000	4000x1700x2800
160T/5000	3900	320	160	460	11	13500	5000x1900x3100
160T/6000	4900	320	160	460	11	18500	6300x1900x3200
200T/3200	2480	320	200	460	11	11000	3200x1950x2800
200T/4000	2900	320	200	460	11	12500	4000x1950x2800
200T/5000	3900	320	200	460	11	14000	5000x1950x3000
200T/6000	4900	320	200	460	11	20000	6000x1950x3300
250T/3200	2450	400	250	590	18.5	18500	3250x2000x3200
250T/4000	2900	400	250	590	18.5	20000	4000x2000x3400
250T/5000	3900	400	250	590	18.5	23000	5000x2000x3400
250T/6000	4900	400	250	590	18.5	27000	6000x2000x3400
300T/3200	2450	400	250	590	22	20500	3200x2000x3450
300T/4000	2900	400	250	590	22	22000	4000x2000x3450
300T/5000	3900	400	250	590	22	25000	5000x2000x3450
300T/6000	4900	400	250	590	22	28000	6000x2000x3450
400T/3200	2400	400	250	590	30	22500	3200x2180x3400
400T/4000	2900	400	250	590	30	25000	4000x2180x3400
400T/5000	3900	400	250	590	30	29000	5000x2180x3500
400T/6000	4900	400	250	590	30	34000	6000x2180x3800
500T/5000	3900	400	250	590	45	42000	5050x3500x3700
500T/6000	4900	400	320	590	45	54000	6050x3500x3700
600T/4000	2900	400	320	590	55	44000	4050x4500x3700
600T/6000	4900	400	320	590	55	60000	6050x4500x3700

Sīkāka informācija

• Slīdņa gājiens (mm): 120 mm
• Automātiskais līmenis: Pilnībā automātisks
• Kakla dziļums (mm): 320 mm
• Mašīnas tips: sinhronizēts
• Darba galda garums (mm): 3200 mm
• Darba galda platums (mm): 150 mm
• Izmērs: 3200x1600x2600mm
• Stāvoklis: Jauns
• Materiāls / apstrādāts metāls: misiņš / varš, nerūsējošais tērauds, sakausējums, oglekļa tērauds, alumīnijs
• Automatizācija: Automātiska
• Papildu pakalpojumi: beigu formēšana
• Gads: 2020
• Svars (KG): 7000
• Motora jauda (kw): 7,5 kw
• Galvenie pārdošanas punkti: daudzfunkcionāls
• Garantija: 2 gadi
• Piemērojamās nozares: Būvmateriālu veikali, Mašīnu remontdarbnīcas, Ražošanas rūpnīcas, Pārtikas un dzērienu rūpnīcas, Tipogrāfijas, Celtniecības darbi , Enerģētika un kalnrūpniecība, Pārtikas un dzērienu veikali
• Izstāžu zāles atrašanās vieta: nav
• Mārketinga veids: jauns produkts — 2020
• Mašīnu pārbaudes ziņojums: sniegts
• Video izejošā pārbaude: nodrošināta
• Galveno komponentu garantija: 1 gads
• Galvenās sastāvdaļas: gultnis, motors, spiediena tvertne, dzinējs, cits
• Modelis: WE67K Series-125T/3200
• Izejviela: loksnes/plākšņu velmēšana

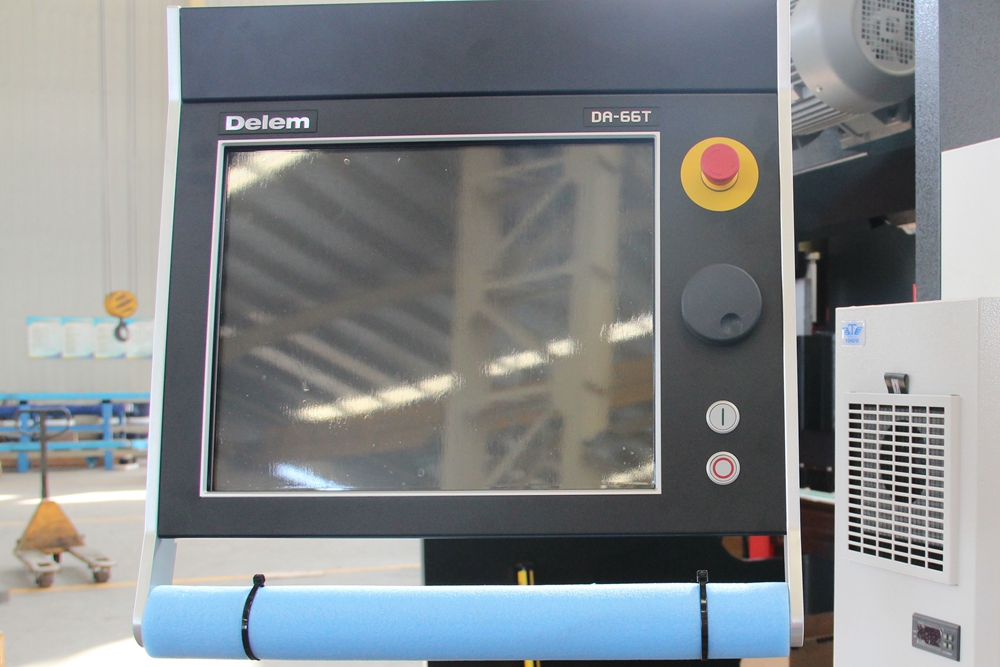

• Vadības sistēma: Delem DA66T
• Vadības asis: Y1 Y2 X W-ass kronēšana
• Elektriskās sastāvdaļas: Schneider no Francijas
• Galvenais motors: Siemens no Vācijas
• Izpildes laiks: 15 dienas
• Lietošana: Metāla lokšņu liekšana
• Sertifikācija: CE ISO
