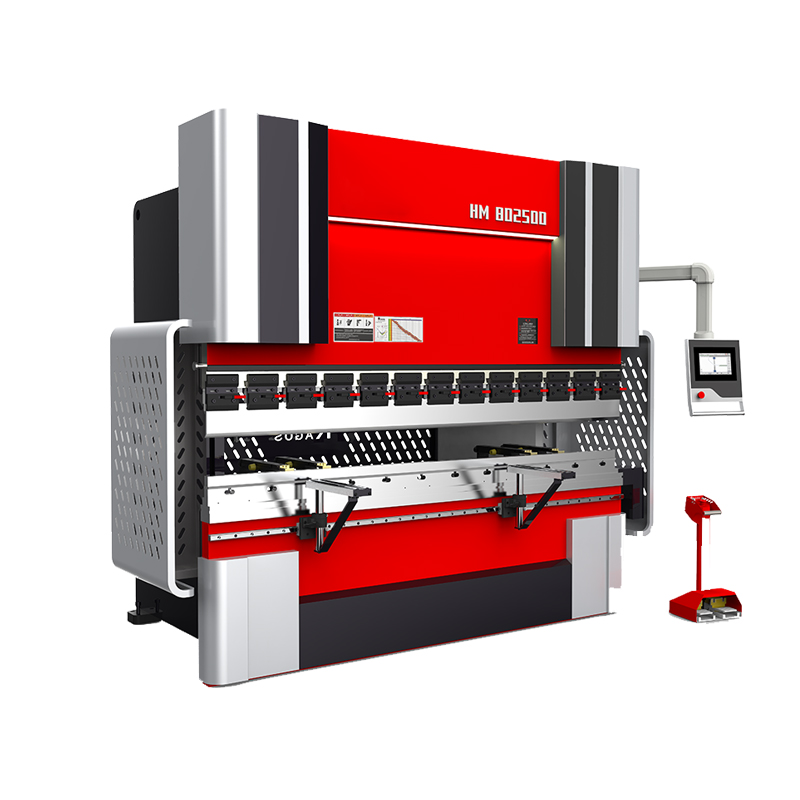

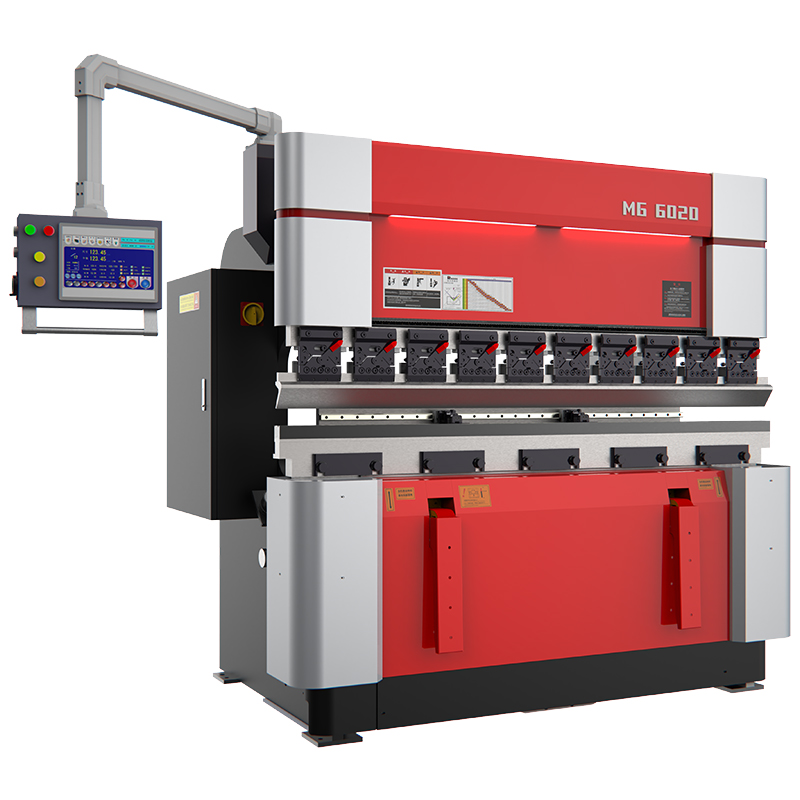

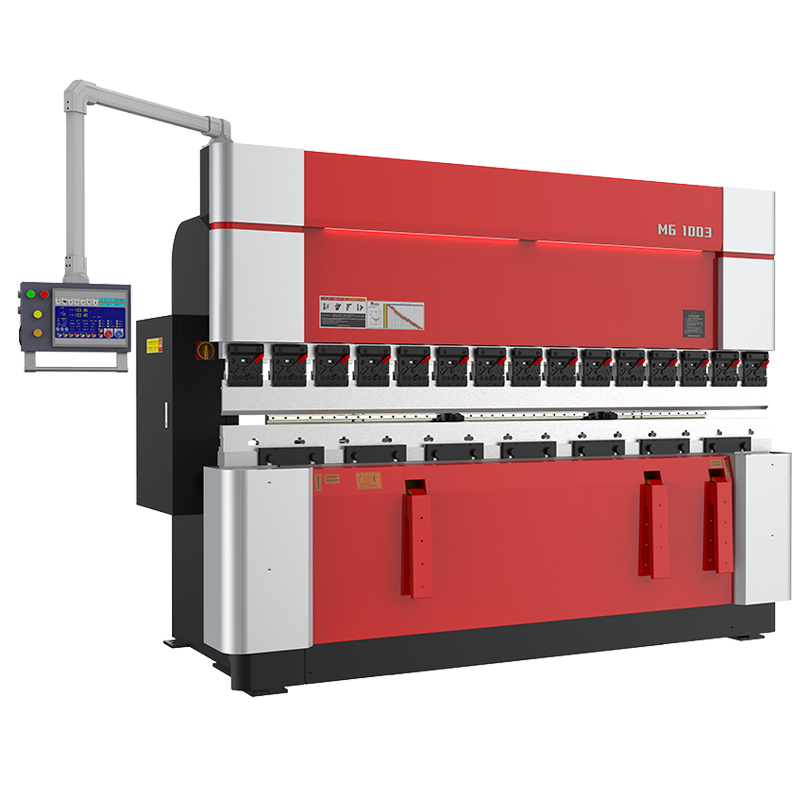

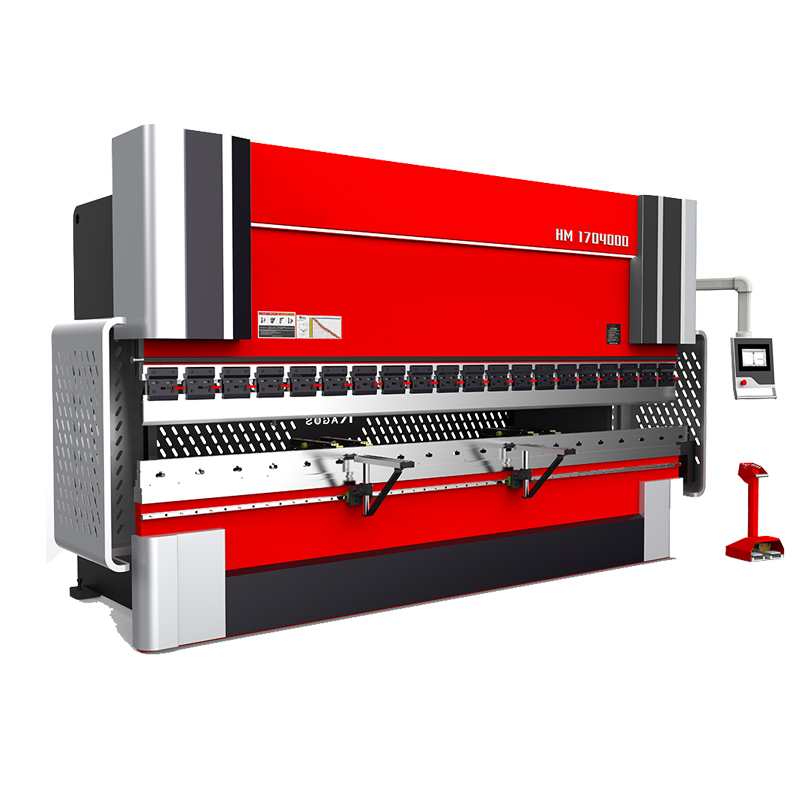

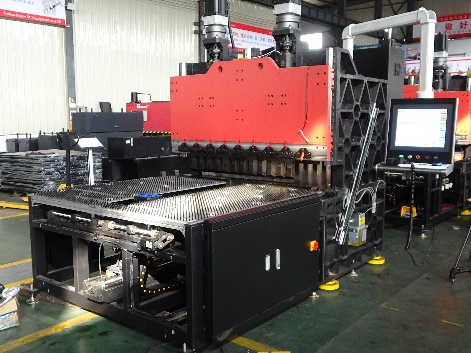

Tērauda loksnes alumīnija liekšanas hidrauliskā presēšanas bremžu mašīna

Produkta pārskats

Produkta specifikācijas

NĒ.	Sīkāka informācija	Oriģinālais ražotājs	Zīmola nosaukums
1	NC sistēma	Holande	DELEM DA-53 sērija (atbilstoša)
		Šveice	CYBELEC CT8 (standarta)
2	Aizzīmogots lineārais kodētājs	Turcija	OPKON
3	Hidrauliskā sistēma	vācu	REXROTH/ ARGOS-HYTOS
4	Eļļas sūknis	Amerika/Japāna	SAULAINS/ NAČI
5	Bumbu skrūve	Taivāna	HIWIN/ PMI
6	Taisna virzošā sliede	Taivāna	HIWIN/ PMI
7	Ronis	Japāna	Japāna NOK
8	Gaisa slēdzis	Francija	Šneiders
9	Miniatūrais relejs	Francija	Šneiders
10	Maiņstrāvas kontaktors	Francija	Šneiders
11	Poga	Francija	Šneiders
12	Elektriskās sastāvdaļas	Japāna	Omron
13	Kontaktligzdas savienojums	ASV	EATON

Tehniskie parametri un specifikācijas ar 130 tonnām
Darbagalda garums		3200	mm
Attālums starp kolonnām		2700	mm
Slīdņa gājiens		200/250	mm
Atvērts augstums		450/500	mm
Kakla dziļums		400	mm
NC ass numurs		Y1, Y2, X, R, V	cirvji
Galvenā motora jauda		11	kw
Slīdēšanas ātrums	Ātri uz leju	180	mm
	Darbs	10	mm
	Atgriezties	160	mm
Aizmugurējā izmēra X ass	Insults	600	mm
	maksimālais ātrums	350	mm/s
	Pārvietošanas precizitāte	≤0,05	mm
Aizmugurējā mērītāja R ass	Insults	200	mm
	maksimālais ātrums	200	mm/s
	Pārvietošanas precizitāte	≤0,05	mm
Mašīnas izmēri	Garums	3800	mm
	Platums	1850	mm
	Augstums	2750	mm
Mašīnas svars	/	9000	Kilograms

Produkta konfigurācija

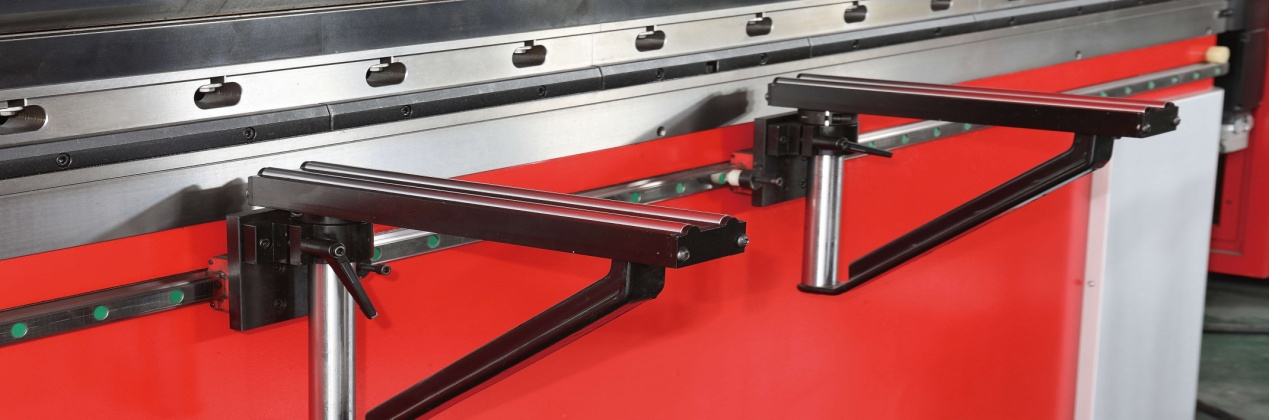

Kustīgais priekšējais atbalsta rāmis: tas pārvietojas pa lineāro virzošo sliedi, un to var novietot jebkurā pozīcijā, lai atvieglotu locīšanas darbu un padarītu darbu ērtu un efektīvu.

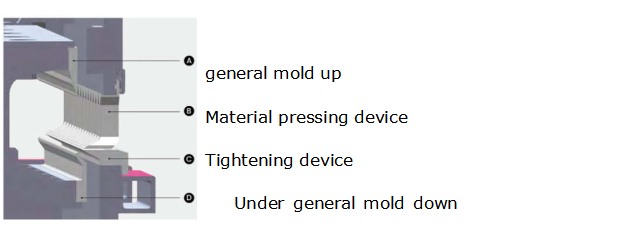

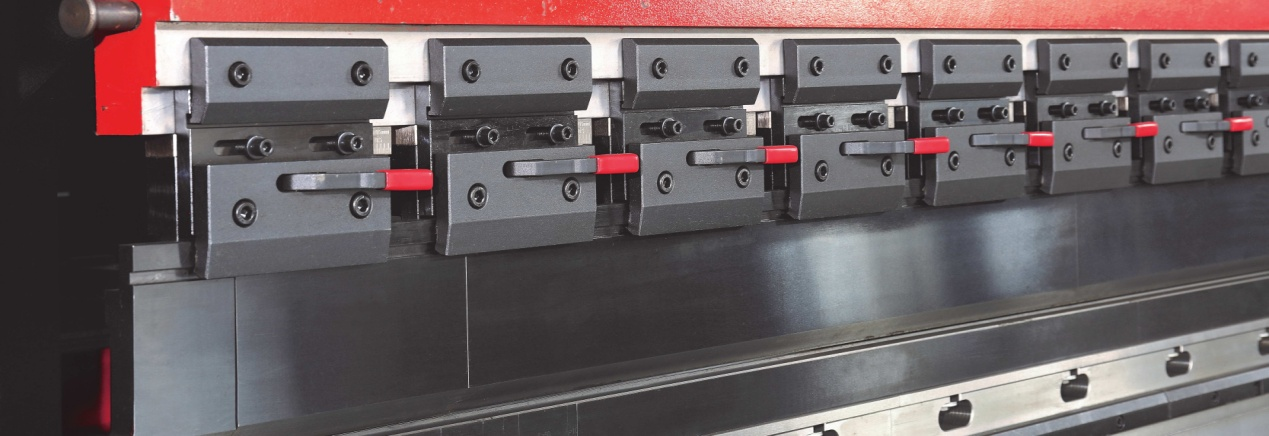

Augstas precizitātes un ātra iespīlēšanas sistēma: ātri un viegli nomainīt instrumentus, samazinot darba spēku un uzlabojot produktivitāti.

Augstākas kvalitātes presēšanas bremžu instrumenti: viss rūdītais augstas precizitātes CNC presēšanas bremžu instruments ir izturīgs.

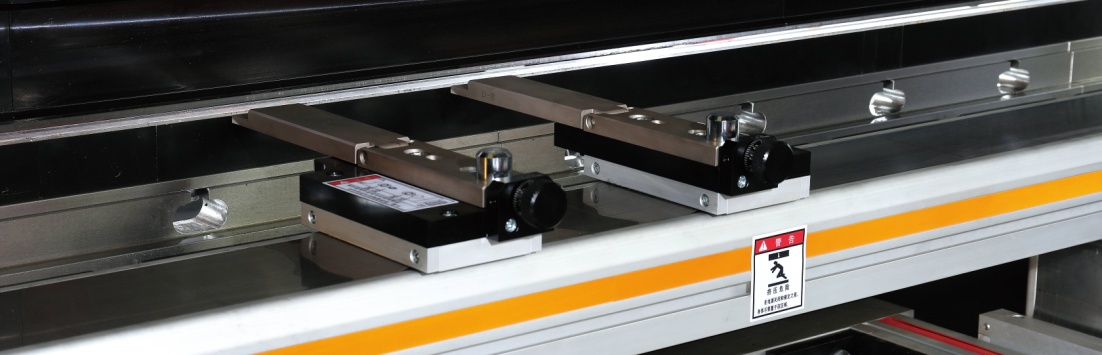

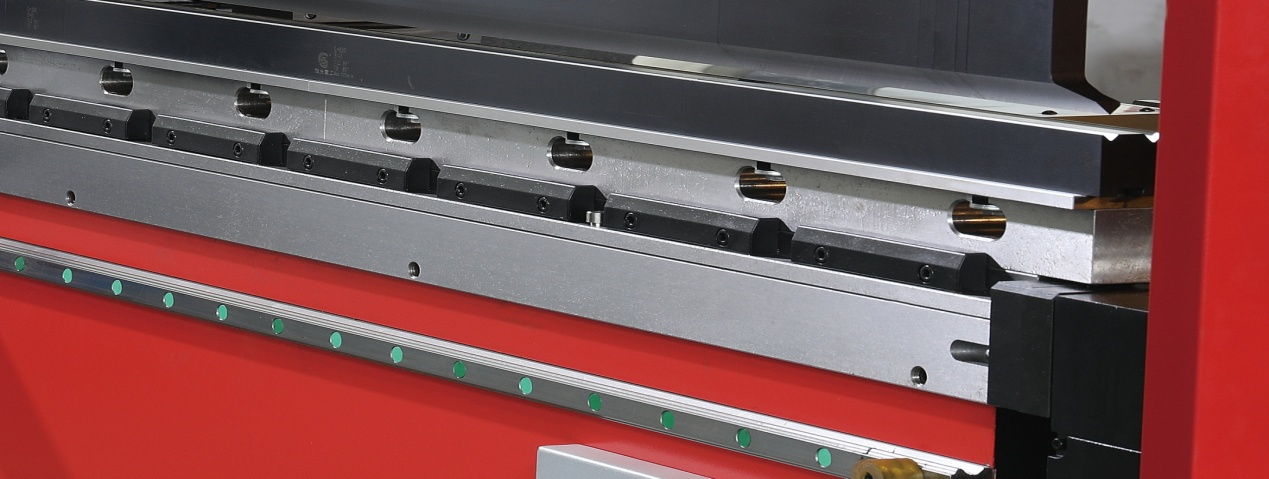

Augstas precizitātes un stabila aizmugures mērinstrumentu sistēma (pēc izvēles): Jauna un unikāla dubultā lineārā vadotnes konstrukcija, lai nodrošinātu labu pozicionēšanas precizitāti. Daudzpakāpju pieturu dizains, lai palielinātu pozicionēšanas diapazonu virs cenas vērtības.

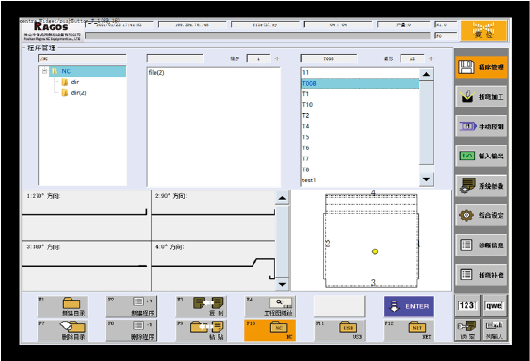

Viegli darbināma cnc vadības sistēma var palīdzēt ietaupīt laiku, lai uzlabotu darba efektivitāti.

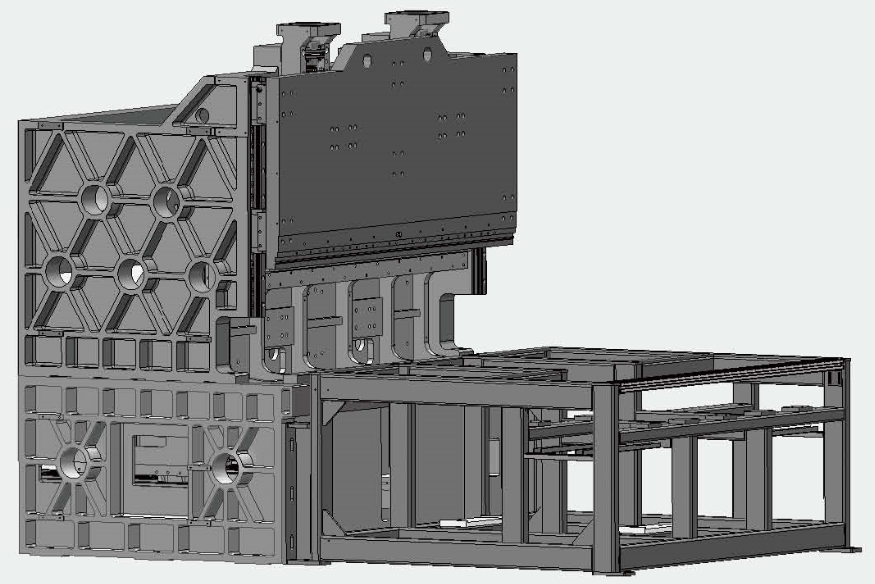

Lietās mašīnas korpuss (ar stabilu struktūru, nelielu deformāciju un augstu precizitāti

Darbgaldu tehnoloģija

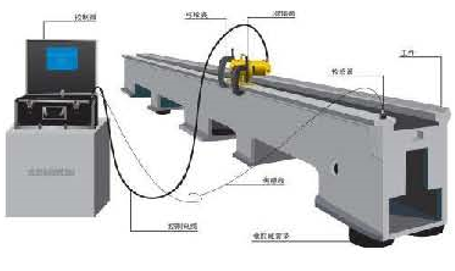

Vibrācijas novecošanās stresa mazināšana

Vibrācijas novecošanās stresa mazināšana

Lai novērstu sagataves iekšējo spriegumu, nodrošiniet, lai iekārta ilgstoši darbotos ar augstu precizitāti.

Pabeigta apstrāde

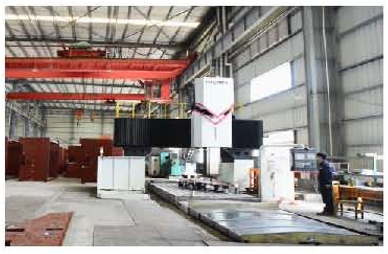

Pabeigta apstrāde: īpašumā esošās lielas horizontālās portāla frēzmašīnas, kas atbilst Ragos precīzajām apstrādes prasībām, kā arī nodrošina augstas kvalitātes uzstādīšanas bāzi.

Dabiskā novecošana: Mašīnu rāmji ir jānovieto dabiski 6 mēnešus, lai atbrīvotu termiskās apstrādes radīto stresu, kas nodrošina stabilu precizitāti un lielāku stingrību.

Zemāk ir mašīnas pakaišu apstrāde

Noliecies uz augšu

Noliecies

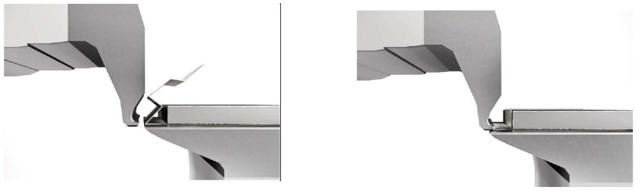

Izlīdzināšana un locīšana

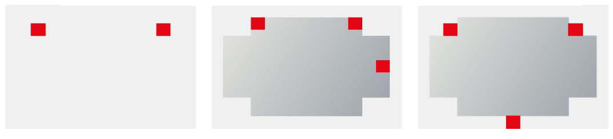

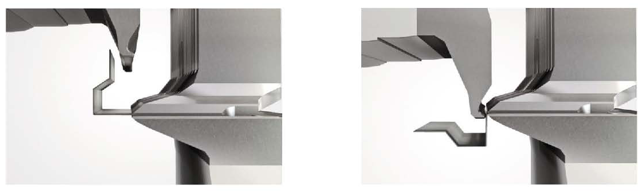

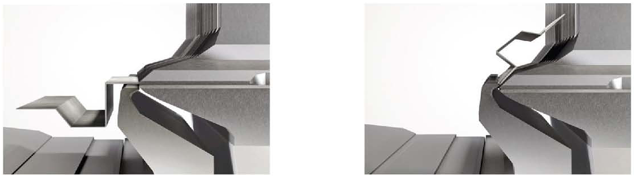

Lokšņu pozicionēšanas sistēma

Astes pozicionēšana Plāksnes iepriekšēja pozicionēšana Galīgā pozicionēšana

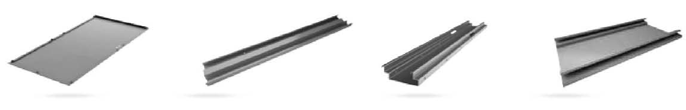

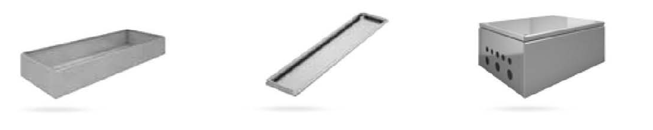

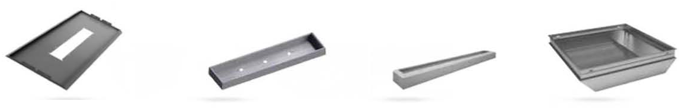

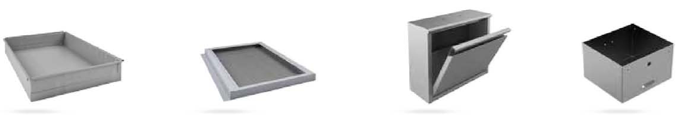

Produktu paraugi

Sīkāka informācija

• Slīdņa gājiens (mm): 300 mm
• Automātiskais līmenis: Pilnībā automātisks
• Kakla dziļums (mm): 400 mm
• Mašīnas tips: vērpes stienis
• Darba galda garums (mm): 4000
• Darba galda platums (mm): 2500 mm
• Izmērs: 4000*2500*3600
• Stāvoklis: Jauns
• Materiāls / Apstrādāts metāls: Nerūsējošais tērauds, LEJUMS, Oglekļa tērauds, alumīnijs
• Svars (KG): 7000
• Motora jauda (kw): 25 kw
• Galvenie pārdošanas punkti: Augsts drošības līmenis
• Garantija: 1 gads
• Piemērojamās nozares: mašīnu remontdarbnīcas, rūpnīcas, mājas lietošana, celtniecības darbi , reklāmas uzņēmums
• Izstāžu zāles atrašanās vieta: nav
• Mārketinga veids: jauns produkts — 2020
• Mašīnu pārbaudes ziņojums: sniegts
• Video izejošā pārbaude: nodrošināta
• Galveno komponentu garantija: 1 gads
• Galvenās sastāvdaļas: gultnis, motors, pārnesums, dzinējs
• Produkta nosaukums: Hidrauliskā CNC liekšanas mašīna
• Izejviela: loksne
• Jauda: 7.5kw 10kw 15kw 20kw
• Pielietojums: Nerūsējošā plākšņu liekšana
• Funkcija: tērauda metāla liekšana
• Vadības sistēma: DA69T-DA66T-DA58T-CT8-CT12
• CNC sistēma: Delem Holland
• Hidrauliskā sistēma: Bosch Rexroth Vācija
• Krāsa: balta un sarkana
• Galvenais motors: Siemens Vācija
• Nodrošināts pēcpārdošanas serviss: bezmaksas rezerves daļas, uzstādīšana uz vietas, nodošana ekspluatācijā un apmācība, apkopes un remonta pakalpojumi uz vietas, video tehniskais atbalsts
• Pēc garantijas apkalpošana: video tehniskais atbalsts, tiešsaistes atbalsts
