Wc67k-400T Cnc Plc manuālā lokšņu liekšanas mašīna hidrauliskā Nc presēšanas bremžu mašīna

Produkta pārskats

Īpaša ciparu vadības sistēma ir aprīkota ar hidrauliskās preses bremžu mašīnas lieldatoru.

Daudzpakāpju programmēšanas funkcija spēj panākt automātisku darbību un nepārtrauktu daudzpakāpju procedūru pozicionēšanu, kā arī automātisku precizitātes regulēšanu aizmugurējā aiztura un slīdošā bloka pozīcijām.

Mašīna ir aprīkota ar līkumu skaitīšanas funkciju, lai reāllaikā parādītu apstrādes daudzumu, strāvas atteices atmiņu pozīciju aizturim un slīdēšanas blokam, kā arī procedūrām un parametriem.

Aizmugurējam aizbāznim tiek izmantota importētā lodīšu gultņa svina skrūve un lineārā virzošā sliede, lai nodrošinātu aizmugurējā aizbāžņa pozicionēšanas precizitāti, lai mašīnas apstrādes precizitāte būtu augstāka.

Veiktspēja un funkcijas:

1. Mašīnas korpuss ir vispārējā metinātā un apstrādātā struktūrā, un ANSYS finlte elementu analīzes programmatūra tiek izmantota galvenajām mašīnas korpusa daļām analīzei, kas ir nodrošinājusi darbgalda uzticamību un visas mašīnas precizitāti.

2. Slēgtās cilpas vadības režīms, kas sastāv no elektrohidrauliskā servovārsta, kas importēts no Vācijas un importēta režģa lineāls, tiek pieņemts galvenajiem eļļas cilindriem abās pusēs, lai izlauztos cauri tradicionālo mehānisko aizbāžņu tipa liekšanas mašīnu gājiena vadības modelim, kas raksturīgs augstam. atgriezeniskās saites precizitāte slīdošā bloka pozīcijai, precīza un stabila darbība, laba sinhronizācijas veiktspēja un augsta atkārtotas slīdošā bloka pozicionēšanas precizitāte.

3. Importētās detaļas tiek izmantotas visām funkcionālajām aizmugurējā aizbāžņa daļām, lai nodrošinātu aizmugurējā aizbāžņa apturēšanas precizitāti, un aizmugurējā aiztura mehānisms izmantos vairākas apturēšanas vārpstas pilnīgākām funkcijām, kas tiek izmantotas atbilstoši klienta prasībām.

4. Integrētā vadības sistēma, kas importēta no Vācijas, ir pieņemta visai hidrauliskajai sistēmai, lai vienkāršotu cauruļvadu uzstādīšanu un nodrošinātu stabilu darbību, kā arī vienkāršu un jauku darbgalda izskatu.

5. C formas plāksnes ir uzstādītas abās mašīnas korpusa pusēs, un augstas precizitātes režģa lineāls ir uzstādīts uz C formas plāksnēm, lai izvairītos no ietekmes uz gaidāmo precizitāti, kas rodas no mašīnas korpusa deformācijas lieces procesā.

6. Apakšējais darbagalds ir aprīkots ar automātisku kompensācijas mehānismu hidrauliskajai novirzei, lai panāktu efektīvu mirušās zonas kompensāciju ar augstu lieces precizitāti un garantētu jonu stabilitāti.

Ciparu vadības sistēma attiecas uz Itālijas ESA, Nīderlandes DELEM ciparu vadības sistēmu, kas ir īpaši paredzēta elektrohidrauliskajām servo liekšanas mašīnām. vai Šveices CYBELEC uzņēmumi, kas spēj sasniegt lieces leņķa grafiskās programmēšanas, leņķa maiņas kompensācijas automātiskā lieces spiediena aprēķināšanas un regulēšanas, darbagalda deformācijas kompensācijas automātiskās aprēķināšanas, sagatavju garuma pagarināšanas, lieces spiediena zoles presēšanas, atvērtā attāluma funkcijas. , un aizmugures aizbāžņa izņemšanu utt.

ĪPAŠĪBAS ĪSUMĀ

DELEM DA53T kontroliera funkcija:

1. 10,1 collu augstas izšķirtspējas īsto krāsu TFT displejs.
2. līdz 4 ass vadībai (Y1, Y2 2 papildu asis)
3. Izlieces kompensācijas kontrole ar režīmu/materiālu/produktu bibliotēku.
4. Atbalsta servo vai frekvences pārveidošanas vadību.
5. Uzlabots Y-ass vadības algoritms var kontrolēt gan slēgtas cilpas vārstu, gan atvērtas cilpas vārstu.
6. Tīkla divu datoru savienojums (pēc izvēles).
7. USB perifērijas interfeiss.Profile-53tl bezsaistes programmēšanas programmatūra.

Multi V veidne (pēc izvēles)

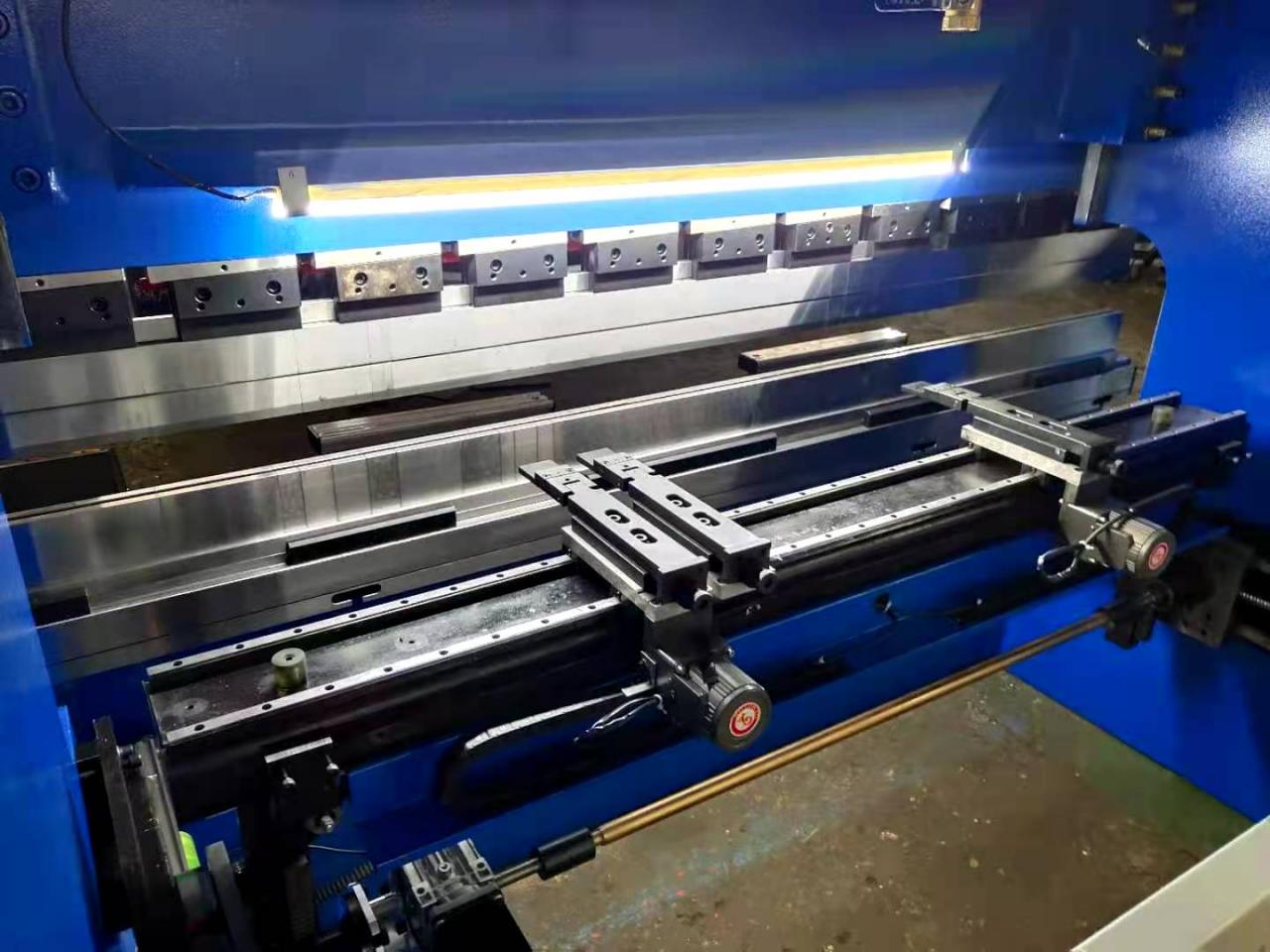

Aizmugures stiprinājuma sistēma

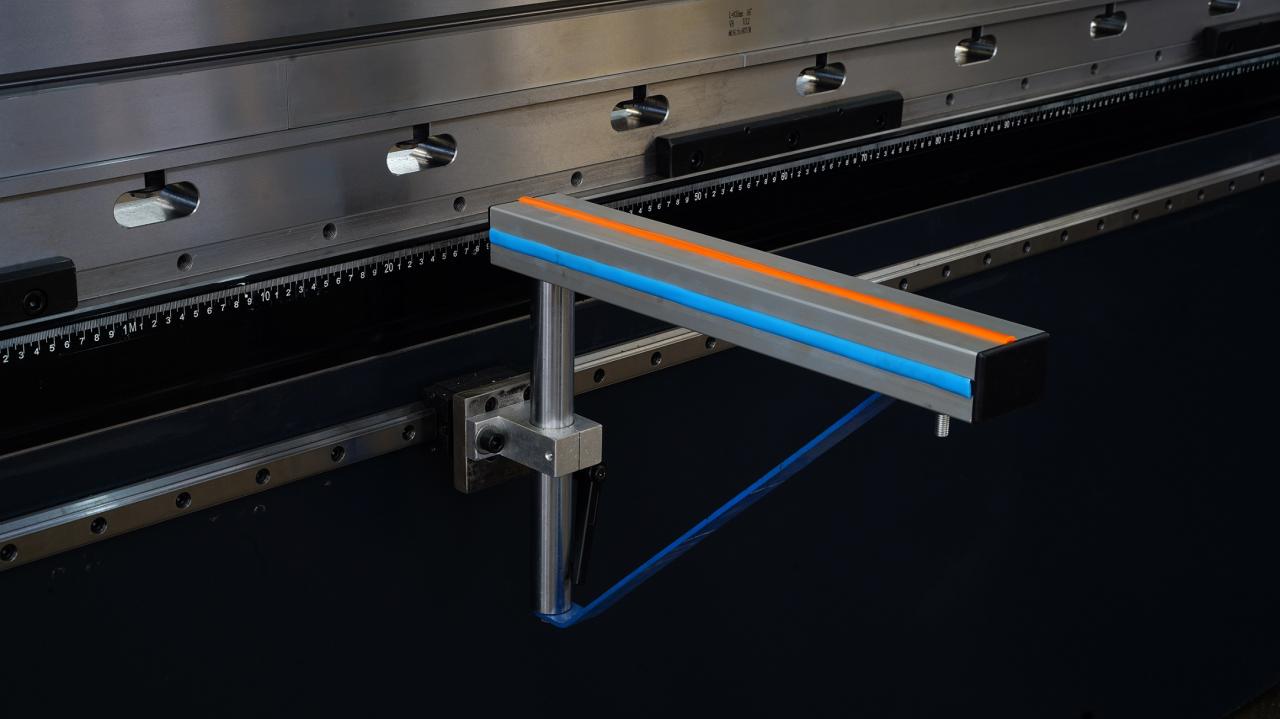

Priekšējās atbalsta ierīces pārvietošana

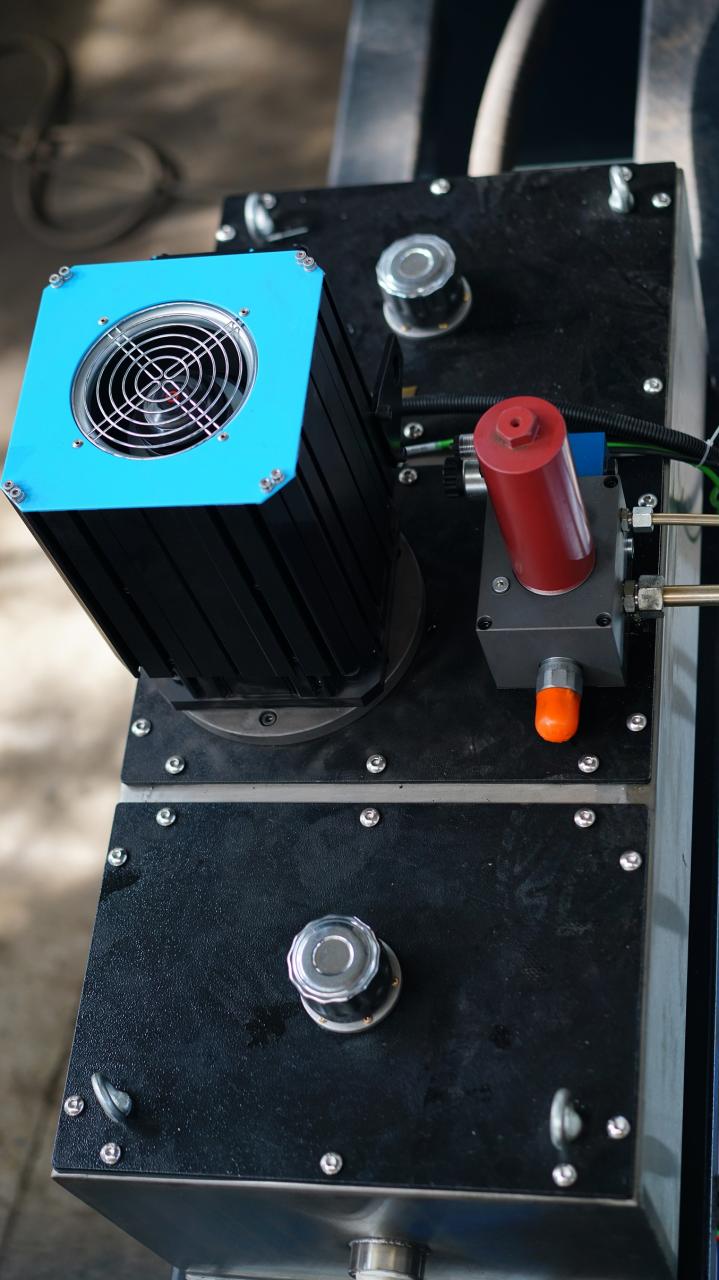

Servo sūkņa vadības sistēmas montāža


Aizmugures mērinstrumenta manuāla pacelšana

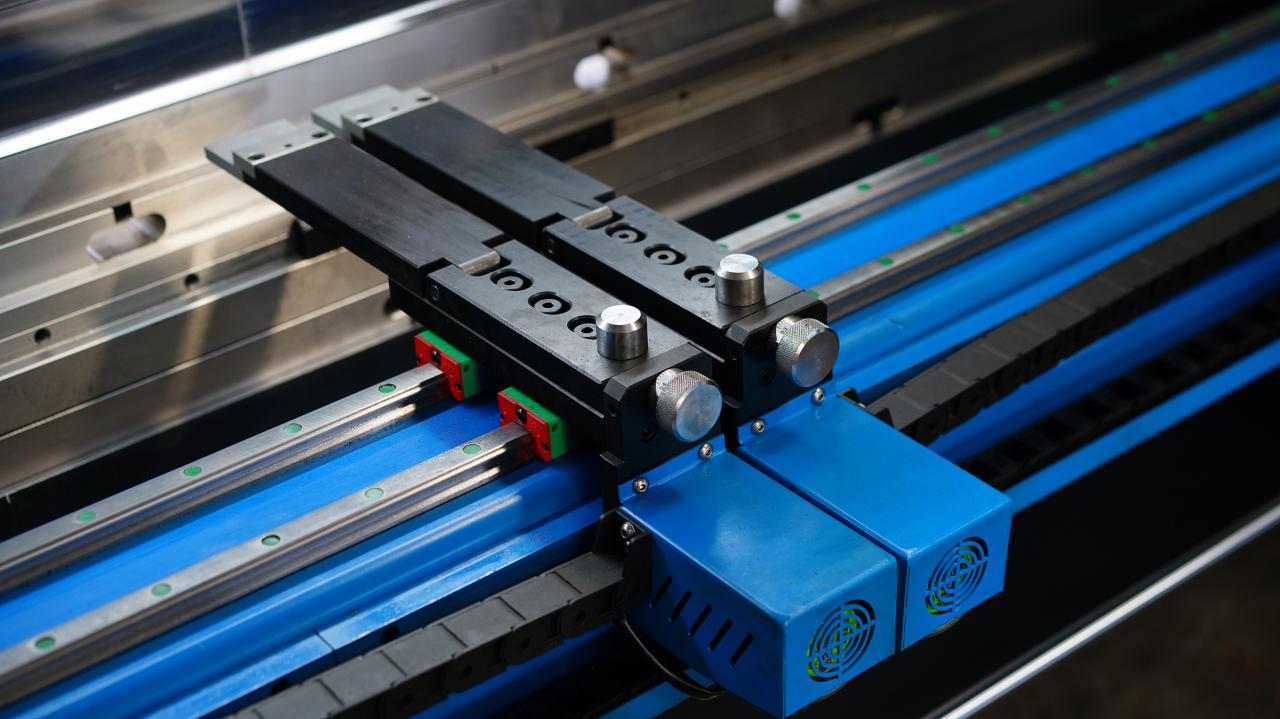

Augstas precizitātes stoppirksti, dubultā lineārā vadotne ērtai pārvietošanai

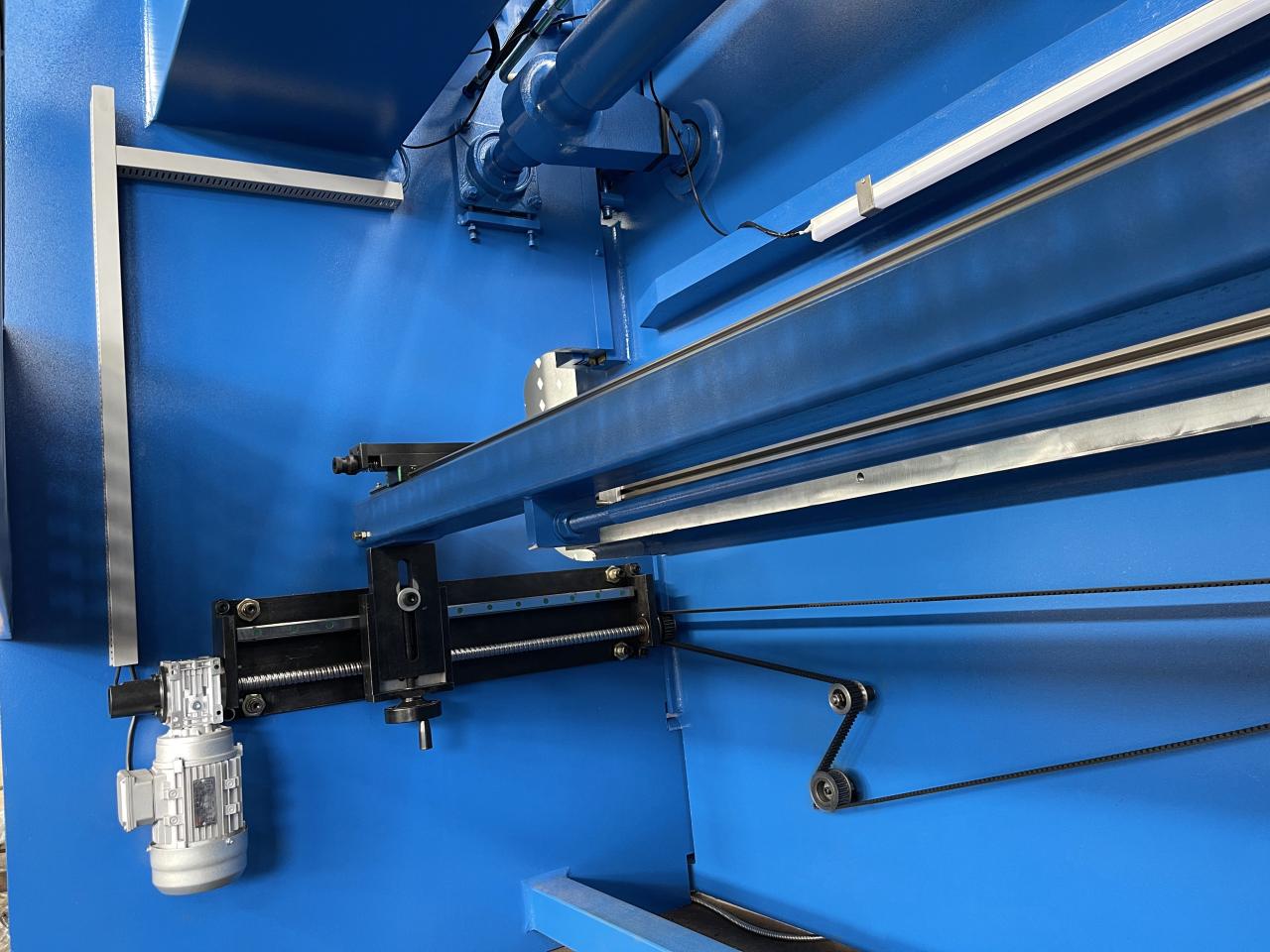

Sinhronais ritenis un josta nodrošina aizmugures mērītāja kustības precizitāti
Kontaktors

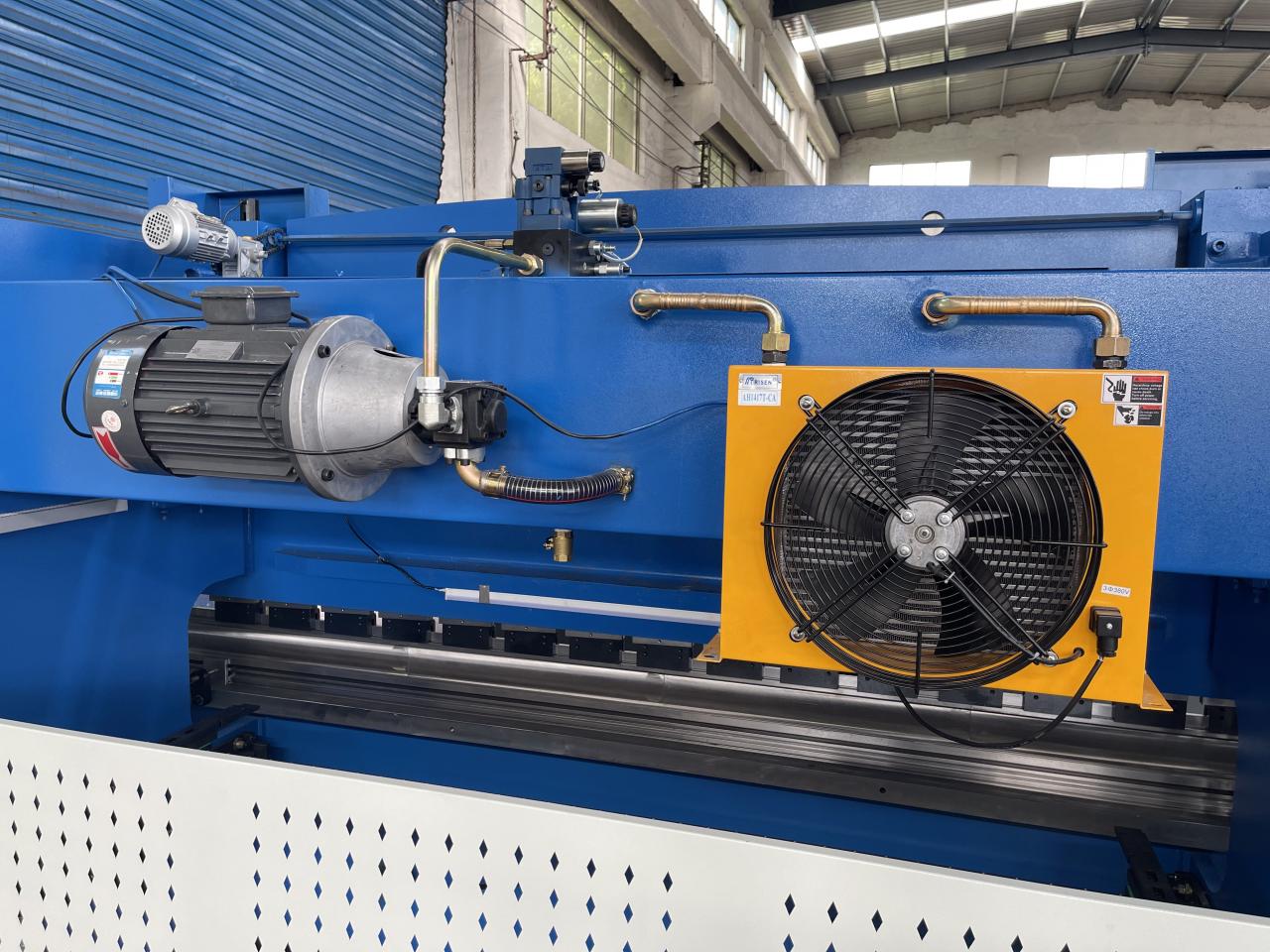

Ventilatora dzesētājs (pēc izvēles)

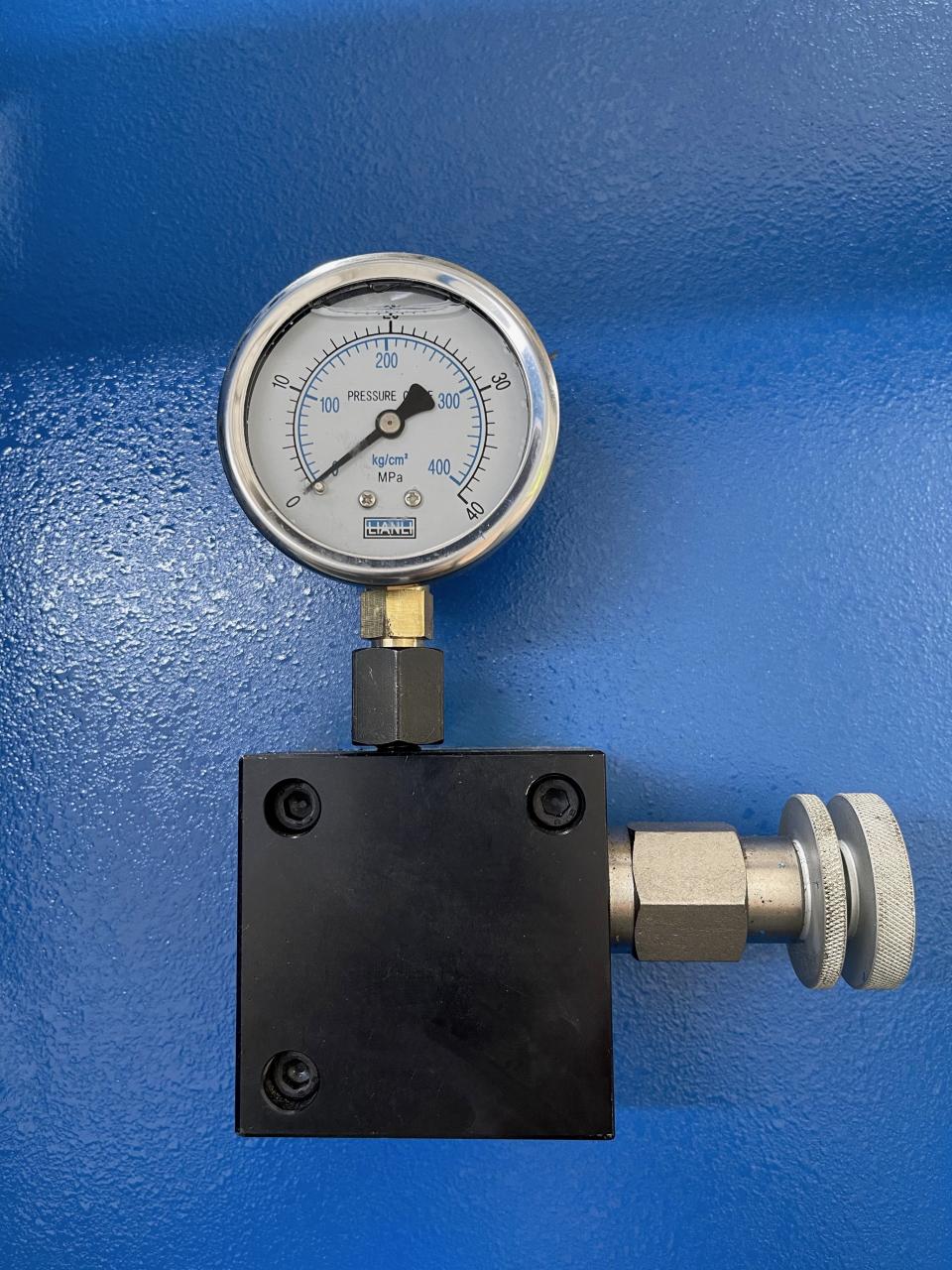

Spiediena mērītājs

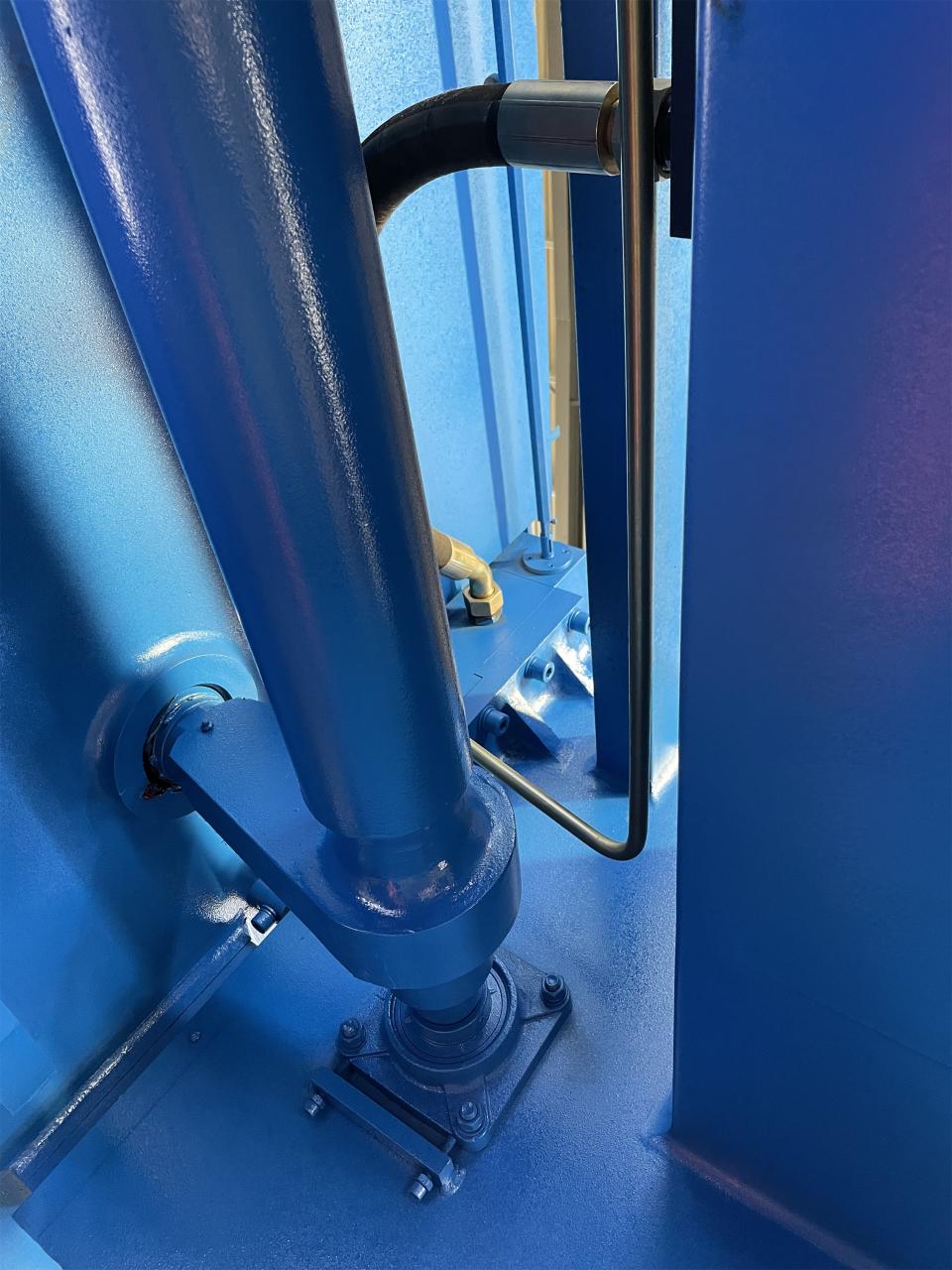

EMB eļļas caurule
nodrošina ilgu lietošanas laiku un bez eļļas noplūdes

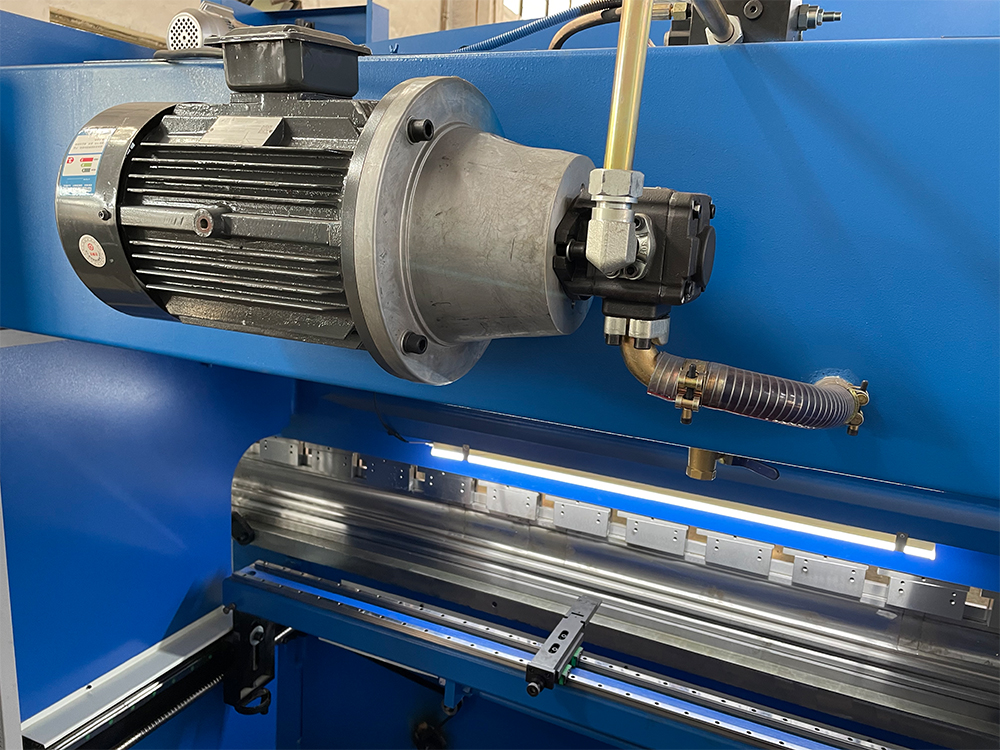

Siemens motors, zems darba troksnis ilgu kalpošanas laiku
Bosch Rexroth vārsta zems darba troksnislaba veiktspēja

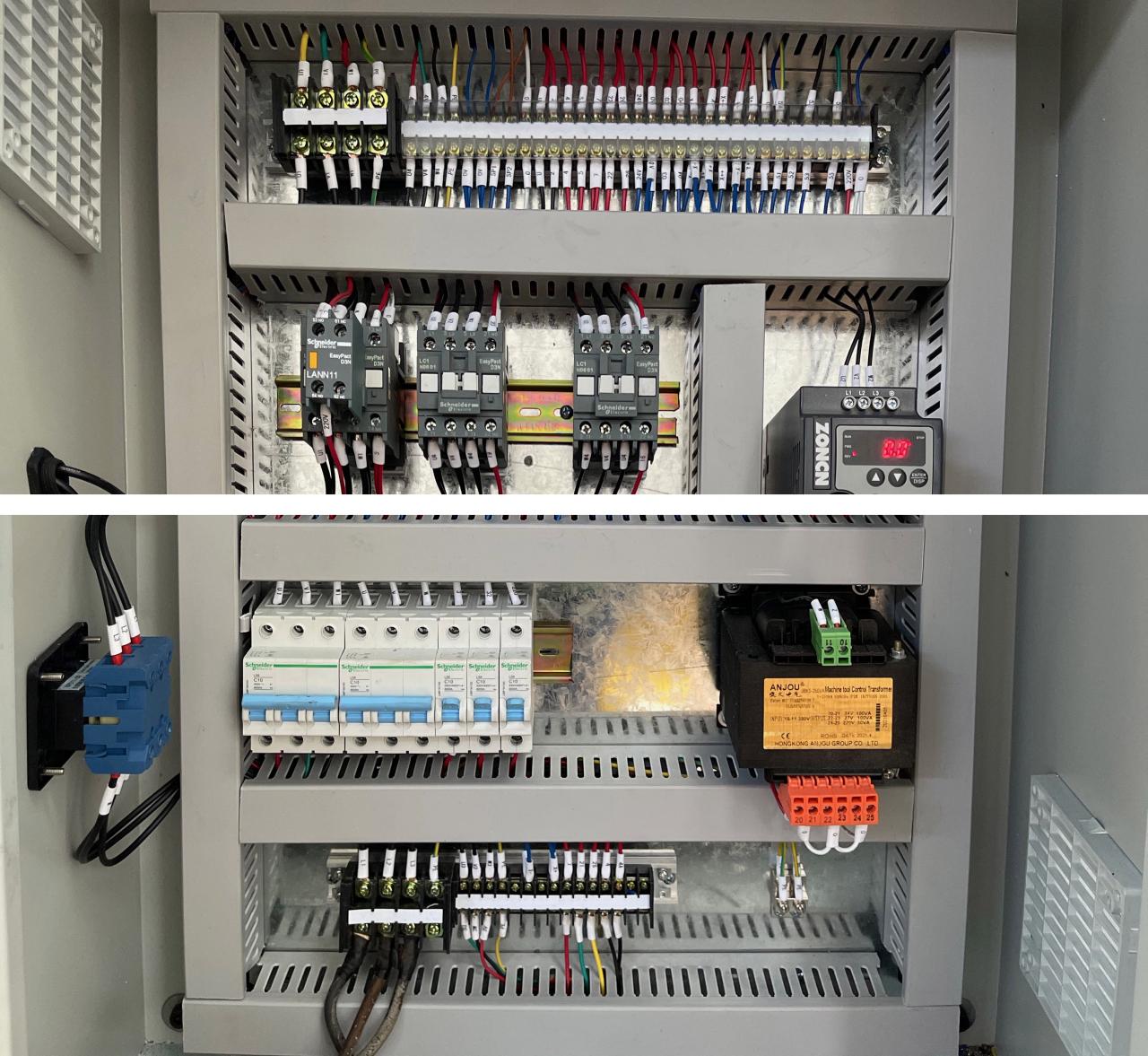

Elektriskais skapis ar Schneider zīmola sastāvdaļām

PRODUKTA SPECIFIKĀCIJAS

Lieta	400T/4000	400T/5000	400T/6000
Nominālais spiediens	4000	4000	4000	KN
darba galda garums	4000	5000	6000	mm
Attālums starp caurumiem	3000	4000	5000	mm
Kakla dziļums	400	400	400	mm
Auna sitiens	250	250	250	mm
Maksimālais atvēršanas augstums	590	590	590	mm
Galvenā motora jauda	30	30	30	kw
Izmērs (L*W*H)	4200*2600*4000	5200*2600*4100	6200*2600*4300	mm

Sīkāka informācija

• Slīdņa gājiens (mm): 250 mm
• Automātiskais līmenis: Pilnībā automātisks
• Kakla dziļums (mm): 400 mm
• Mašīnas tips: sinhronizēts
• Darba galda garums (mm): 5000 mm
• Darba galda platums (mm): 200 mm
• Izmērs: 5200*2600*4100mm
• Stāvoklis: Jauns
• Materiāls / apstrādāts metāls: misiņš / varš, nerūsējošais tērauds, sakausējums, oglekļa tērauds, alumīnijs
• Automatizācija: Automātiska
• Papildu pakalpojumi: beigu formēšana
• Gads: 2021
• Svars (KG): 23000
• Motora jauda (kw): 30 kw
• Galvenie pārdošanas punkti: ilgtspējīgs
• Garantija: 2 gadi
• Piemērojamās nozares: Būvmateriālu veikali, Mašīnu remontdarbnīcas, Ražošanas rūpnīca, Celtniecības darbi , Metāla lokšņu apstrāde
• Izstāžu zāles atrašanās vieta: nav
• Mārketinga veids: jauns produkts 2022. g
• Mašīnu pārbaudes ziņojums: sniegts
• Video izejošā pārbaude: nodrošināta
• Galveno komponentu garantija: 2 gadi
• Galvenās sastāvdaļas: gultnis, motors, sūknis, zobrats, PLC, spiediena tvertne, dzinējs, pārnesumkārba
• Produkta nosaukums: Hidrauliskā CNC preses bremžu mašīna
• Vadības sistēma: E21/DA41S/Cyb Touch8
• Motors: SIEMENS BEIDE
• Hidrauliskā sistēma: Rexroth
• Elektriskās sastāvdaļas: Schneider
• Blīvgredzens: NOKJapan
• Lodveida skrūve/ Lineārā vadotne: HIWIN
• Krāsa: Klienta izvēle
• Piegāde: 15 dienas
• Iezīme: augsta veiktspēja
