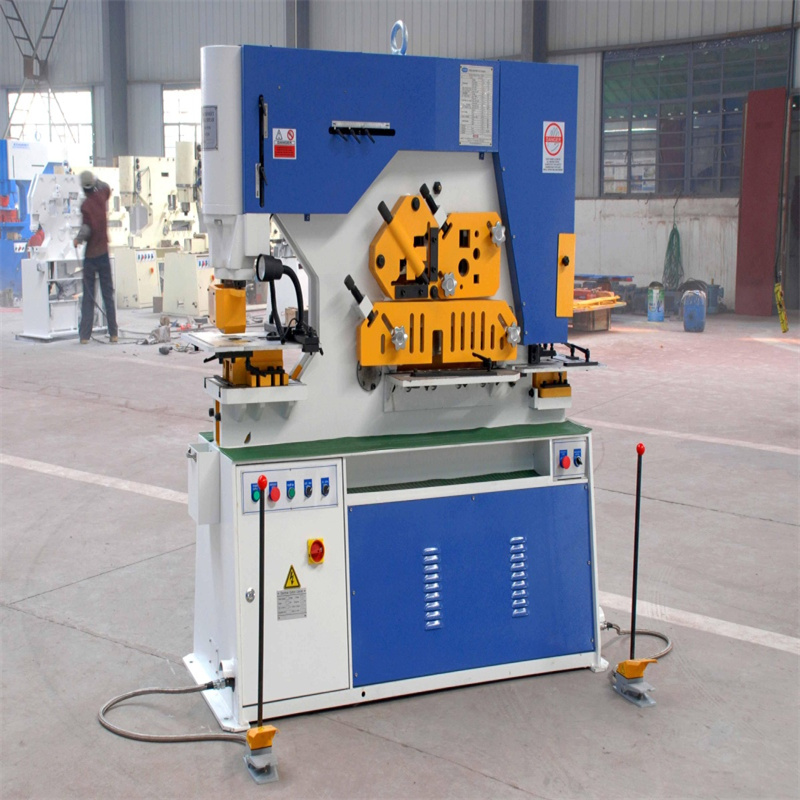

Tērauda plākšņu leņķa griešanas caurumošanas iecirtumu mašīna hidrauliskā dzelzs apstrāde

Produkta apraksts

Daudzfunkcionāls dzelzs strādnieks darbojas kopā ar automātisko turēšanas sistēmu un temperatūras dzesēšanas sistēmu. Hidrauliskais dzelzs strādnieks var caurumot, griezt, iegriezt un saliekt plakanam stieņam, kvadrātveida stieņam, apaļajam stieņam, vienādam leņķim, kanālam. Tas ir jaunākais štancēšanas un griešanas mašīnas produkts gan mājās, gan ārzemēs.

Modelis	Q35Y-20
Caurumošanas spiediens (T)	90T
Maks. lokšņu plākšņu griešanas biezums (mm)	20
Materiāla izturība (N/mm²)	≤450
Bīdes leņķis (°)	8º
Plakanā stieņa griešana (T × W) (mm)	20×330 10×480
Maks. cilindra gājiena garums (mm)	80
Braucienu biežums (reizes/min)	12-20
Kakla dziļums (mm)	355
Izsituma dziļums (mm)	20
Maks. caurumošanas diametrs (mm)	30
Motora jauda (KW)	7.5
Kopējie izmēri (L × P × A) (mm)	1950 × 900 × 1950
Svars (kg)	2400

Lietošanas norādījums

Iekārta galvenokārt tiek izmantota plakanā stieņa, profila, caurumu griešanai un robošanai. To var plaši izmantot kuģu būvētavās, elektriskajās, tiltu, automašīnu, pacelšanas, transportēšanas, metāla konstrukciju un citu mašīnu rūpnīcās utt.

Lietošanas efekta apraksts

Mašīnai var veikt plakano stieņu griešanu, caurumu caurumu un robojuma darbus atbilstoši nominālajai specifikācijai. Ar papildu aprīkojumu iekārta spēj griezt, štancēt un saliekt īpašā formā. Mašīna izmantoja hidraulisko piedziņas sistēmu, un tai ir veiktspējas un pārslodzes aizsardzības ierīce.

Produktu parametri

Profils		Q35Y-20
Apaļais bārs		50
Kvadrātveida bārs		50×50
Vienāds leņķis	90º bīde	140×140×12
	45º griešana	70×70×10
T-bārs	90º bīde	140×140×12
	45º griešana	70×70×10
I-staris		160 × 88 × 6
Kanāls		160 × 63 × 6,5

Sīkāka informācija Attēli

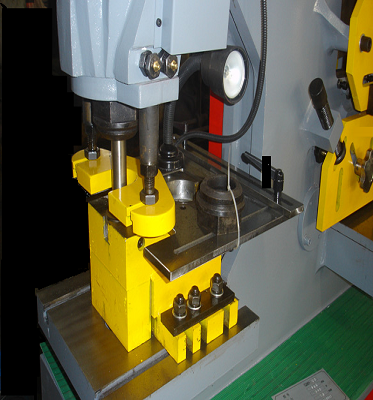

Vizuālās drošības aizsardzības ierīce: Perforēšanas daļa, kas aprīkota ar 360 grādu vizuālu rotējošu drošības ierīci, Punch drošāks. Ir arī kustīgs padevējs

Elektriskais: Galvenā elektrība ir Schneider. Aprīkots ar atvērtu durvju automātiskās izslēgšanas aizsardzības ierīci, drošāka.

CNC sistēma: CNC vadība, var automātiski presēt materiālu. Automātiskais vadības slēdzis, kontrolē aizmugurējo mērinstrumentu. Daudzstaciju cnc vadības sistēma.

Automātiskā aizmugures mērītājs: Lodveida skrūves automātiskā mērierīce, mēroga pozicionēšana, automātiska griešana. Darba galda vairāku leņķu iegravēta pozicionēšana, var griezt augstu precizitāti, samazināt manuālo mērījumu.

Temperatūras kontroles ierīce: Vizuālais spiediena mērītājs. Integrēta degvielas tvertne un temperatūras kontroles ventilators var kontrolēt eļļas temperatūru. Palieliniet darba laiku, uzlabojiet darba izpildi.

Sīkāka informācija

CNC vai nē: CNC
Stāvoklis: Jauns
Nominālais spēks (kN): 900 kN
Strāvas avots: hidrauliskais
Spriegums: 380V/220V Pēc izvēles
Izmērs (G*G*A): 1950*900*1950
Svars (T): 2.4
Galvenie pārdošanas punkti: automātiska
Garantija: 1 gads
Izstāžu zāles atrašanās vieta: Ēģipte, Turcija, Indija, Meksika, Krievija, Kenija, Argentīna, AAE, Kolumbija
Piemērojamās nozares: Celtniecības darbi
Mašīnas tips: hidrauliskais dzelzs apstrādātājs
Sniegtais pēcpārdošanas pakalpojums: tiešsaistes atbalsts, video tehniskais atbalsts, bezmaksas rezerves daļas, uzstādīšana uz vietas, nodošana ekspluatācijā un apmācība, apkopes un remonta pakalpojumi uz vietas
Pēcgarantijas serviss: video tehniskais atbalsts, tiešsaistes atbalsts, rezerves daļas, apkopes un remonta pakalpojumi uz vietas
Vietējā pakalpojuma atrašanās vieta: Kanāda, Francija, Brazīlija, Austrālija, Kenija, Dienvidkoreja, Rumānija, Ukraina
Sertifikācija: CE ISO
Funkcija: štancēšana un iegriešana
Plakanā stieņa griešana: 20*330 10*480
Pielietojums: caurumu štancēšanas un metāla formēšanas mašīna
Izsituma dziļums: 20 mm
Leņķa bīde: 8°
Maksimālais griešanas biezums: 20 mm
Slīdņa gājiens: 80 mm
Maksimālais caurumošanas diametrs: 30 mm
Svars: 2400 kg
Jauda (W): 7,5kw
