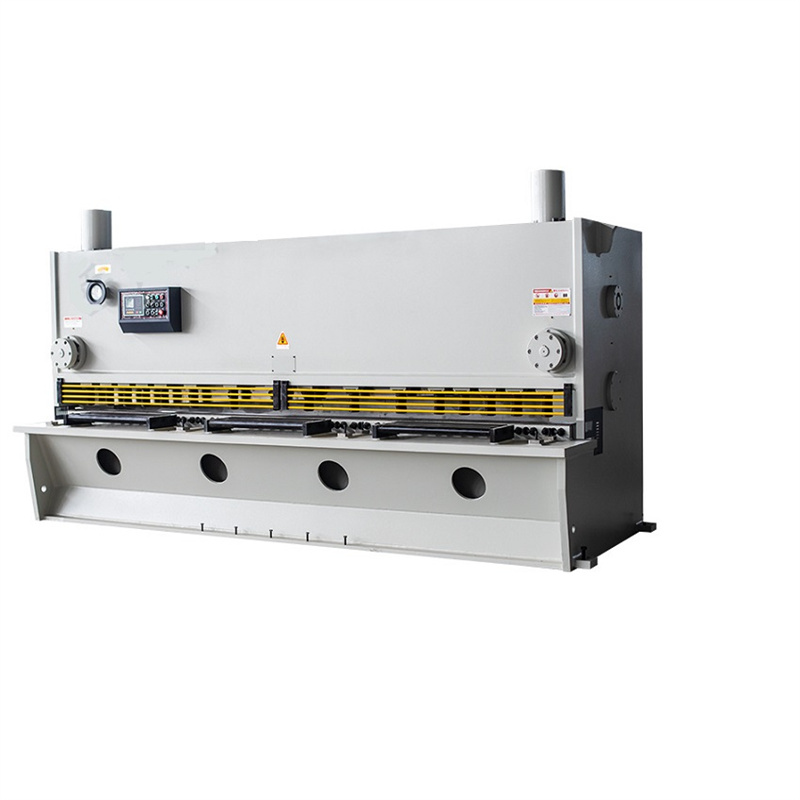

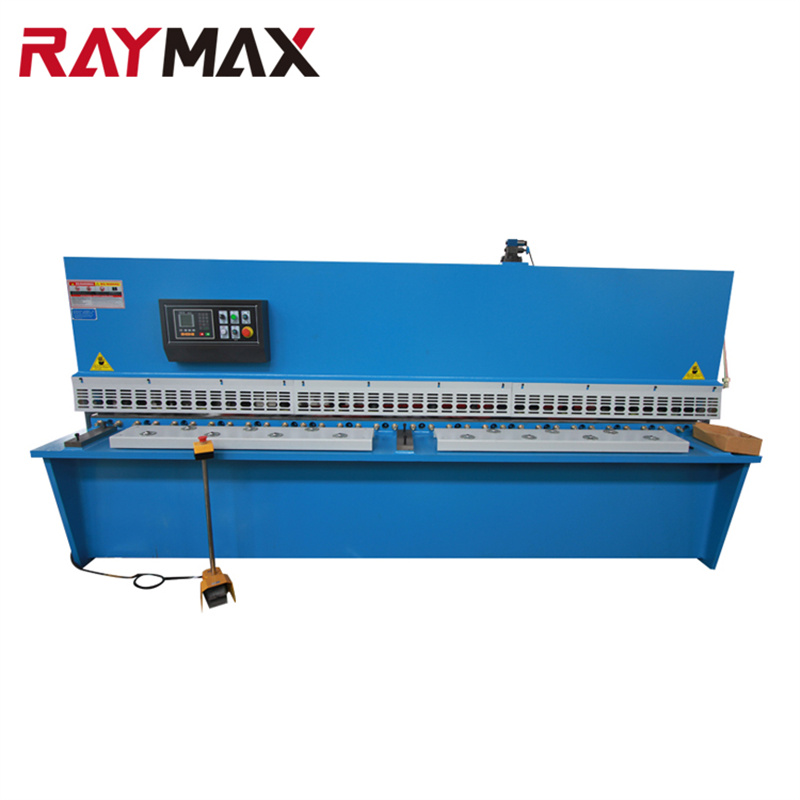

QC11K 10 12 16 mm 3200 4000 mm metāla giljotīnas bīdes CNC giljotīnas griešanas mašīna

informācija par produktu

CNC hidrauliskā giljotīna | QC11K 10 12 16 mm 3200 4000 mm metāla giljotīnas bīdes CNC giljotīnas griešanas mašīna

* Racionalizēts dizains cēlies no ES, darbgalda veids sastāv no plaukta, griezēja turētāja, eļļas cilindra, hidrauliskā kontrollera, aizmugures un citām sastāvdaļām. Galveno detaļu, metināšanas detaļu galīgo elementu analīzē tiek izmantotas rūdīšanas, vibrācijas un citas apstrādes metodes, lai novērstu spriedzi, nodrošinot statīva un komponentu konstrukcijas izturību un stingrību;

* Frēzes turētājā tiek izmantota trīspunktu atbalsta ritošā virzošā sliede, maksimāli samazinot berzi un nodrošinot netraucētu ripošanu griezēja turētāja pārvietošanas laikā.

* Kreisais priekšējais turētājs, kas konfigurēts ar vertikāles regulatoru un priekšējo pozicionēšanas ierīci, ērta darbība un augsta efektivitāte;

* Vienkāršs un efektīvs regulēšanas mehānisms tiek izmantots, lai pārkārtotu asmeņu klīrensu, izmantojot CNC sistēmu, uzlabojot griešanas kvalitāti.

* Smalka lodveida skrūves un stieņa struktūra, labas veiktspējas frekvences pārveidotājs tiek izmantots X ass pozicionēšanai, lai nodrošinātu precizitāti, unikāls izstrādāts laika pārraides mehānisms, stabils un uzticams.

* Gaismas un ēnu līnija ir vadoša manuālai griešanai; stabila un uzticama hidrauliskā transmisija, integrētā hidrauliskā sistēma spēj ievērojami mazināt problēmas, ko izraisa hidrauliskā šķidruma noplūde.

* Izgatavots no augstas kvalitātes leģēta instrumentu tērauda, kas ir pietiekami izturīgs pret trieciena slodzi un augstu nodilumizturību griešanas laikā.

* Atsaucoties uz ergonomisku dizainu, vieglu CNC sistēmas virsmu, uzlabojot darbības precizitāti un komfortu; ripojošs lodīšu darbagalds, lai samazinātu berzi un novērstu darba daļas skrāpējumus; jauna un praktiska drošības aizsargierīce, kas atbilst drošības specifikācijām, aizsargā personīgo drošību; smalks dizains, sīku darba gabalu var viegli izdarīt ar rokām.

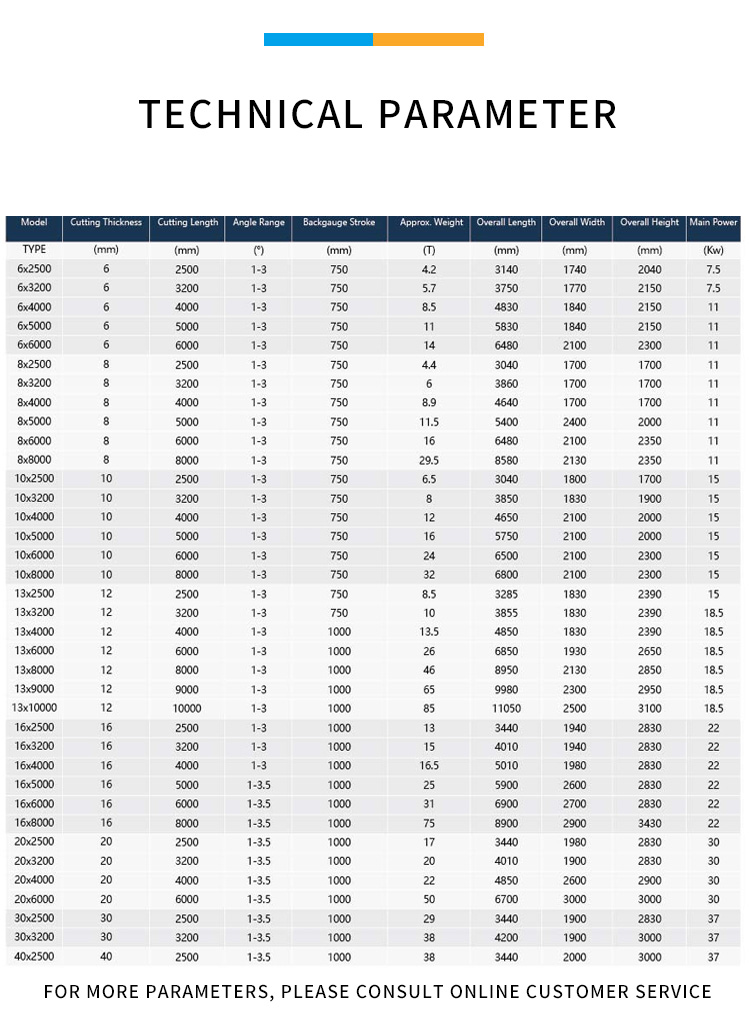

Hidrauliskās sviras šķēres	bīdes biezums	cirpšanas garums	griešanas eņģelis	materiāla stiprums	aizbāzņa regulēšanas diapazons	insultu laiki	galvenais spēks
	4	2500	1°30'	≤450	20-500	16	5.5
	4	3200	1°30'	≤450	20-500	13	5.5
	6	4000	1°30'	≤450	20-600	9	7.5
	6	6000	1°30'	≤450	20-800	5	11
	8	3200	1°30'	≤450	20-500	8	7.5
	12	3200	2°	≤450	20-600	10	18.5
	16	2500	2°30'	≤450	20-600	10	18.5
	16	4000	2°30'	≤450	20-800	10	18.5
	20	3200	3°	≤450	20-800	8	22

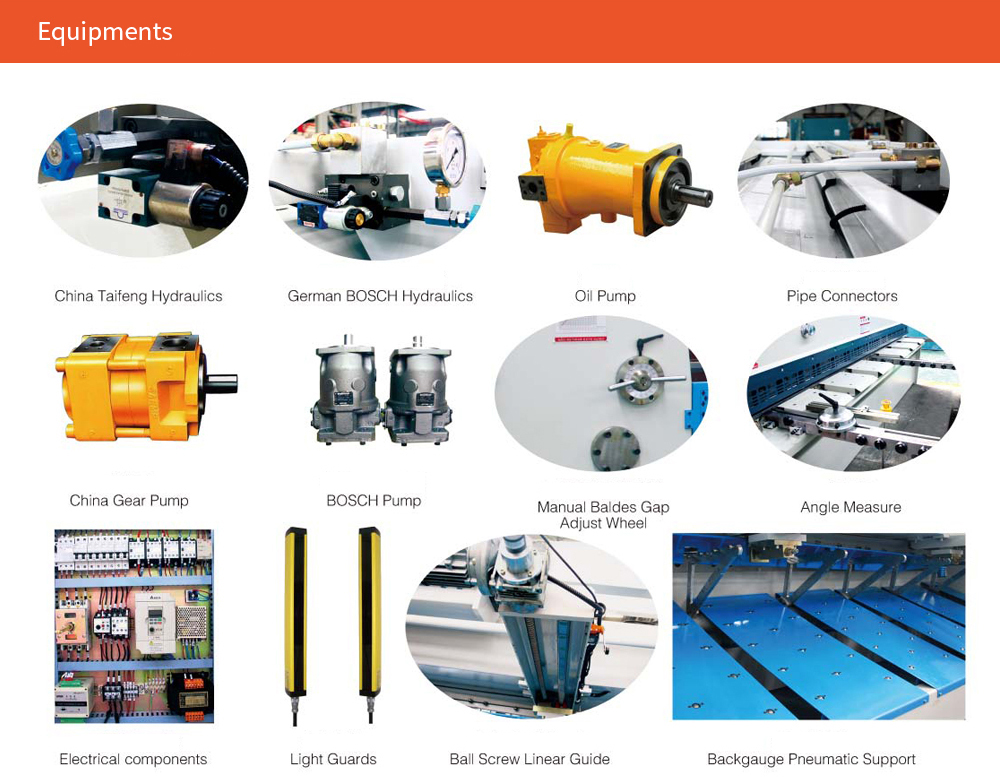

Galvenā konfigurācija
Galvenais motors	Siemens, Vācija
Elektrība	Šneidere, Francija
Hidrauliskais vārsts	Reksrota, Vācija
Eļļas sūknis	Saulainais, ASV

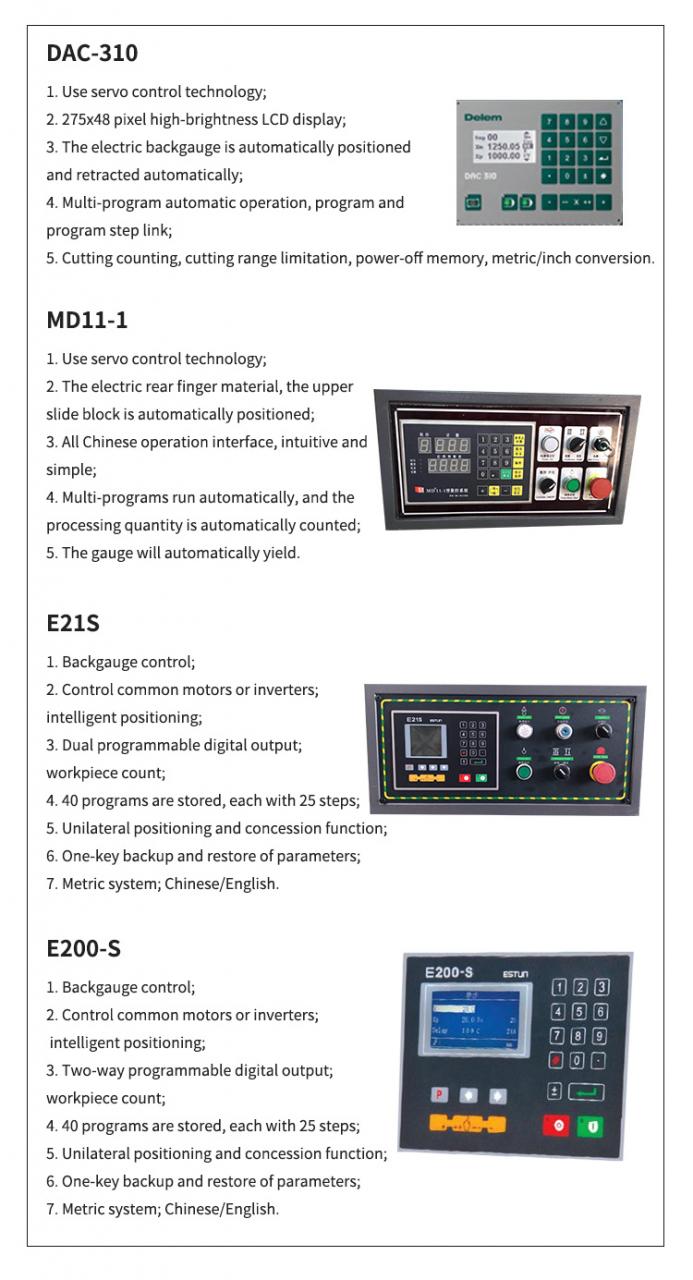

Kontrolieris	E21s ESTUN, MD11
Pēdas slēdzis	Karcon, Dienvidkoreja

Sīkāka informācija

• Maks. Griešanas platums (mm): 4000
• Maks. Griešanas biezums (mm): 16 mm
• Automātiskais līmenis: pusautomātisks
• Bīdes leņķis: 1.5
• Asmens garums (mm): 4000 mm
• Aizmugures gājiens (mm): 20 - 600 mm
• Kakla dziļums (mm): 100 mm
• Stāvoklis: Jauns
• Jauda (kW): 11 kW
• Svars (KG): 4000 KG
• Izcelsmes vieta: Ķīna
• Spriegums: 110v/220v/380v/440v pielāgots, 110v/220v/380v pēc izvēles
• Izmērs (G*G*A): 2800*1600*1800mm
• Gads: 2021
• Garantija: 2 gadi
• Galvenie pārdošanas punkti: konkurētspējīga cena
• Piemērojamās nozares: viesnīcas, apģērbu veikali, būvmateriālu veikali, mašīnu remontdarbnīcas, rūpnīcas, pārtikas un dzērienu rūpnīcas, saimniecības, restorāni, mājas lietošana, mazumtirdzniecība, pārtikas veikals, poligrāfijas veikali, celtniecības darbi , enerģētika un kalnrūpniecība, pārtikas un dzērienu veikali , Cits, Reklāmas uzņēmums
• Izstāžu zāles atrašanās vieta: nav
• Mārketinga veids: jauns produkts — 2021
• Mašīnu pārbaudes ziņojums: sniegts
• Video izejošā pārbaude: nodrošināta
• Galveno komponentu garantija: 2 gadi
• Galvenās sastāvdaļas: gultnis, motors, sūknis, zobrats, PLC, spiedtvertne, citi, dzinējs, pārnesumkārba
• Produkta nosaukums: Hidrauliskā Cnc griešanas mašīna
• CNC vadības sistēma: E21/MD11
• Pielietojums: Nerūsējošā plākšņu griešana
• Mašīnas tips: 3200 mm griešanas mašīna lokšņu plāksnēm
• Izejviela: Q235A hidrauliskā griešanas mašīna
• Atslēgvārds: Hidrauliskās šķēres
• Lietošana: Metāla lokšņu griešana
• Tips: MS tērauda plākšņu griešanas mašīna
• Galvenais motors: 5,5 kW
