Hidrauliskā lokšņu tērauda tērauda griešanas mašīnas štancēšanas mašīna

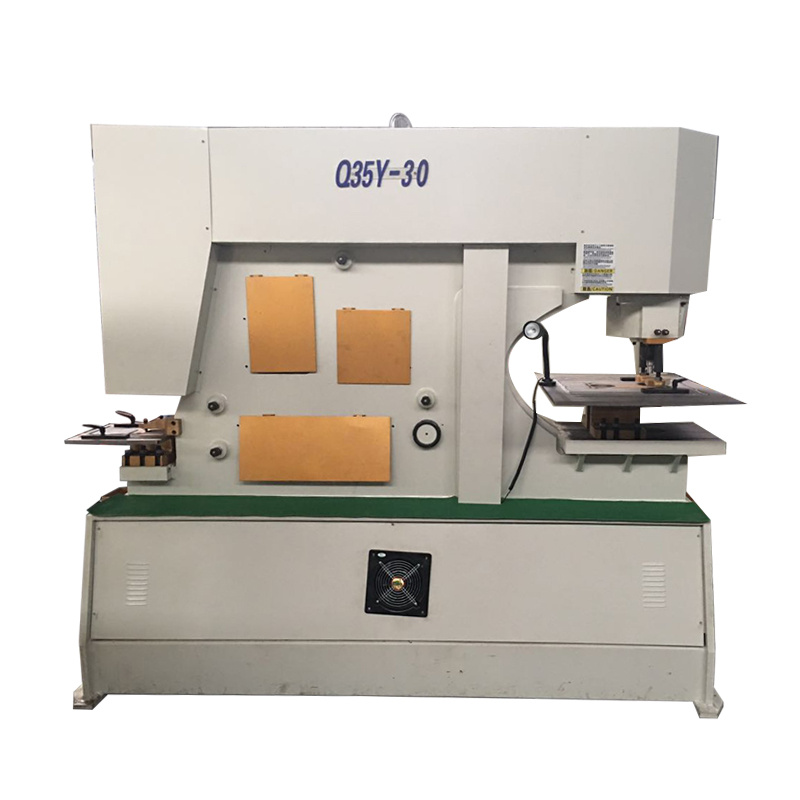

Hidrauliskā dzelzs apstrādes mašīna

Q35Y sērijas hidrauliskais dzelzs apstrādātājs izmanto hidraulisko braukšanas sistēmu. Ironworker var izgriezt visu veidu caurumus. Iekārtās var griezt, perforēt un iezāģēt dažādas metāla plāksnes, kvadrātveida stieņus, leņķa tēraudu, apaļo dzelzi, plakanos stieņus, profilētos stieņus, kanālu tēraudu un sijas tēraudu.

Piederumu saraksts

* Caurumu caurumošanas matricu komplekts
* Leņķa tērauda asmeņu komplekts
* Kanāla asmeņu komplekts
* Cirpes plātņu asmeņu komplekts
* Izgriezuma asmeņu komplekts

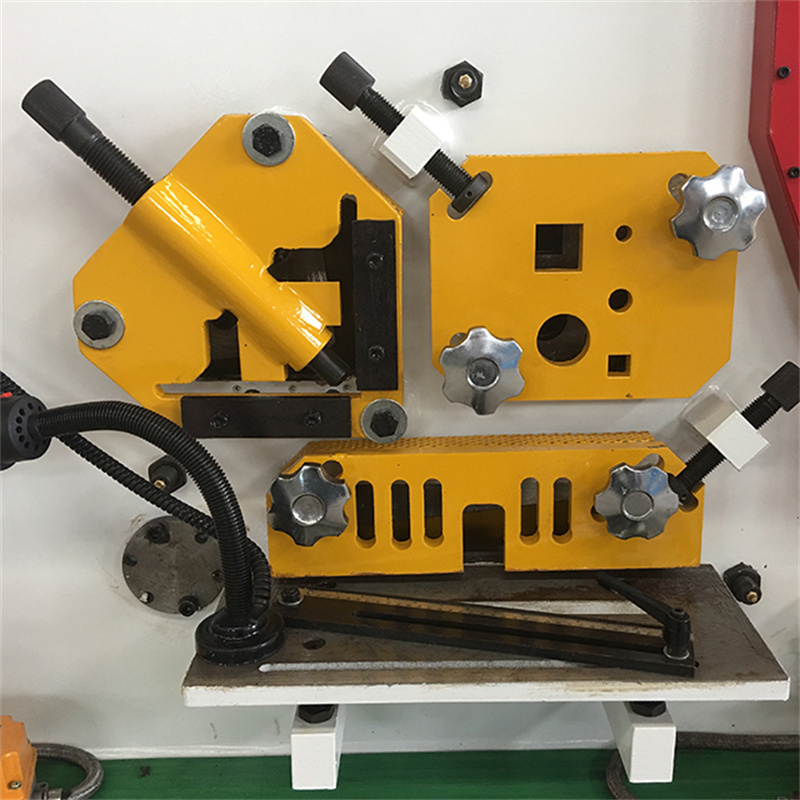

Cirpēšanas stacija

a. Apaļas un kvadrātveida stieņu griešana: ir vairāki caurumi dažādiem izmēriem. Regulējama noturēšanas ierīce ir ērta dažādu izmēru apaļo un kvadrātveida stieņu, kanālu, siju u.c. griešanai.
b. Plakanā stieņa cirpšana: liela 15" izgriezuma svira ar inkrustētu skalu standarta aprīkojumā. Speciāls pret deformāciju asmens kvalitatīvai griešanai. Apakšējam asmenim ir četras lietošanas malas. Ir skrūve, kas ļauj regulēt spraugu, nav nepieciešams starplikas.
c. Leņķa dzelzs cirpšana: leņķa dzelzs bīde spēj griezt leņķa dzelzi 45 grādu un 90 grādu leņķī ar rombveida asmeni. piem., tas sniedz operatoram iespēju izveidot attēla rāmja stūri perfektām šuvēm.d. Dimanta formas asmens kvalitatīviem griezumiem ar minimālu materiāla izšķērdēšanu. Viegli regulējama turēšanas ierīce precīzai plākšņu griešanai.

Perforēšanas stacija

a. Liels skata logs uz striptīza.
b. Paceļams dizains ērtai lietošanai.
c. Pieejamais unikālais stils ļauj veikt liela leņķa dzelzs caurumošanu un lielu kanālu caurumošanu.
d. Ātri nomaināms sakabes uzgrieznis un uzmava ātrai nomaiņai
e. Liels divu gabalu mērīšanas galds ar noteikumiem un pieturu standarta aprīkojumā.

Notching stacija

a. Unikāls dizains nepārspējamai leņķa un plakanas stieņa griešanai.
b. Elektriskais bloķēšanas aizsargs un trīs mērierīces precīzai pozicionēšanai.
c. ar ventilējamu ierīci labai redzamībai.
d. Griešanas stacijā ir arī liela izmēra galds ar materiālu pieturām.

Mašīnas specifikācijas

Modelis			Q35Y-20	Q35Y-25	Q35Y-30	Q35Y-35	Q35Y-40
Apstrādes jauda (KN)			750	1100	1400	1700	2000
Materiāla stiepes izturība (Mpa)			≤450	≤450	≤450	≤450	≤450
Plakanā griešana	Maks. Bīdes jauda (biezums* platums (mm)		20 × 330	25 × 330	30 × 355	30 × 400	35 × 450
			10 × 480	16 × 600	20 × 600	25 × 600	30 × 750
Stieņa griešana	Kvadrātveida josla (mm)		50	50	55	60	65
	Apaļais stienis (mm)		50	60	65	70	75
	C kanāls (mm)		160 × 5	200 × 9	280 × 11	300 × 11	320 × 12
	I-siju (mm)		160 × 6	200 × 9	280 × 10	300 × 10	320 × 10
Leņķa griešana	90° bīde (mm)		140 × 12	160 × 14	180 × 16	180 × 8	200 × 20
	45° bīde (mm)		50x5	60x6	60x6	80x8	80x10
Caurumu štancēšana	Maks. Caurumošanas jauda (diametrs* biezums) (mm)		Φ30*20	Φ35*25	Φ38*26	Φ40*35	Φ40*40
Motors (KW)			5.5	7.5	11	15	18.5
Izmērs (mm)		Garums	1860	2355	2680	2800	3200
		Platums	790	960	1040	1260	1440
		Augstums	1900	2100	2300	2400	2450
Svars			2200	4800	6300	7300	980

Sīkāka informācija

• CNC vai nē: normāli
• Stāvoklis: Jauns
• Nominālais spēks (kN): 600
• Strāvas avots: hidrauliskais
• Gads: 2021
• Spriegums: 220
• Izmērs (G*G*A): 1650x600x1700
• Motora jauda (kW): 7,5
• Svars (T): 1,6
• Galvenie pārdošanas punkti: augsta produktivitāte
• Garantija: 2 gadi
• Izstāžu zāles atrašanās vieta: nav
• Piemērojamās nozares: ražošanas rūpnīca, celtniecības darbi , mašīnu remontdarbnīcas, būvmateriālu veikali
• izmērs: 3600x900x1500mm
• Nosaukums: lokšņu metāla presēšanas bremžu liekšanas mašīna
• Sertifikācija: ce
• Sniegtais pēcpārdošanas serviss: Bezmaksas rezerves daļas
• Pēcgarantijas apkalpošana: tiešsaistes atbalsts
