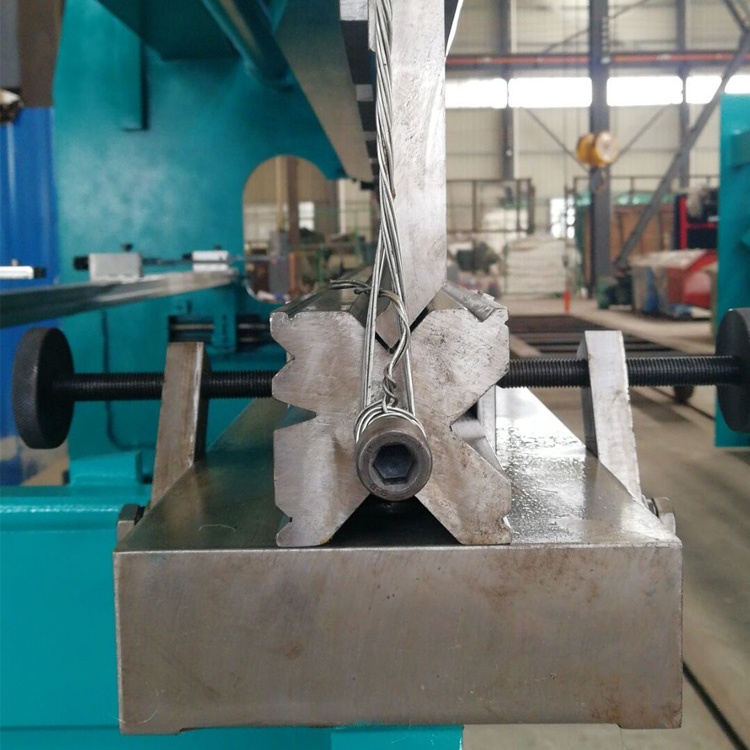

Hidrauliskā preses bremžu 3 metru 160 t augstas kvalitātes Cnc Wc67y-lieces mašīna

Produkta apraksts

Hidrauliskā presēšanas bremžu cnc liekšanas iekārta ar precīzu aizmuguri, servomotoru, drošības aizsardzību, ātru skavu, lodveida skrūvi un lineāro vadotni. Visas no Vācijas, ASV, Holandes, Itālijas Zīmolu daļas. Liekuma biezumu un garumu var izgatavot pēc pasūtījuma.

Augstas precizitātes aizmugures mērītājs

Izgriežama grafika

Lokšņu lieces spēka aprēķināšanas metode


WC67Y/K nospiež bremzi

• Servo motora vadība
• Saglabājiet līdz 100 programmām
• Līdz 25 līkumiem vienā programmā
• Rīku bibliotēka un rīku programma
• Automātiskā lieces leņķa programma
• Lielāks ram un backgahge ātrums
• Lielāka lieces un pozicionēšanas precizitāte

WC67Y/K funkcijas

• Visa metinātā mašīnas struktūra nodrošina augstu stingrību; mašīna ir izstrādāta ar ANSYS programmatūru, kas var nodrošināt bremžu nospiešanas uzticamību un precizitāti.
• Aizmugures motorus kontrolē invertors, kas var sasniegt augstu balsta un cilindra pozicionēšanas precizitāti, mainot motora frekvenci un spriegumu.
• Atbilstoši klienta prasībām nav obligāti jāizmanto dažādi perforatori un presformas, piemēram, Multi-V matrica, rādiusa matrica, zosskakla matrica utt. Viens pilnu standarta perforatoru un matricu komplekts tiks iekļauts bez maksas.
• X asi (Backgahge) un Y asi (Ram gājiens vai cilindra gājiens) var ieprogrammēt ar E21 sistēmas kontrolleri, kurā var saglabāt līdz 40 programmu grupām. Sānu un aizmugures metāla aizsargs atbilst Eiropas drošības standartam.
• Hidraulisko pārslodzi var aizsargāt ar pārplūdes vārstu, sistēmas spiedienu var viegli regulēt ar spiediena slēdzi.
• Pēdas slēdzis ar avārijas pogu var nekavējoties apturēt mašīnu, ja notiek negadījums.

Tips	Nominālais spiediens	Darba galda garums	Kolonnu atstarpes	Kakla dziļums	Slaida gājiens	Max Open	Motora jauda	Izmēri
	(KN)	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WC67Y- 40t/2200	400	2200	1775	250	100	320	5.5	2300 × 1500 × 2000
WC67Y- 40t/2500	400	2500	1975	250	100	320	5.5	2600 × 1500 × 2000
WC67Y- 63t/2500	630	2500	2095	250	120	360	5.5	2600 × 1600 × 2300
WC67Y- 63t/3200	630	3200	2570	250	120	360	5.5	3300 × 1600 × 2300
WC67Y- 80t/3200	800	3200	2565	320	120	360	7.5	3300 × 1700 × 2300
WC67Y- 80t/4000	800	4000	3165	320	120	360	7.5	4100 × 1700 × 2300
WC67Y- 100t/3200	1000	3200	2560	320	120	360	7.5	3300 × 1800 × 2400
WC67Y- 100t/4000	1000	4000	3165	320	120	360	7.5	4100 × 1800 × 2500
WC67Y- 125t/3200	1250	3200	2550	320	120	360	7.5	3250 × 1920 × 2450
WC67Y- 125t/4000	1250	4000	3450	320	120	360	7.5	4100 × 1920 × 2500
WC67Y- 160t/3200	1600	3200	2540	320	180	440	11	3300 × 1600 × 2600
WC67Y- 160t/4000	1600	4000	3140	320	180	440	11	4100 × 2000 × 2600
WC67Y- 160t/6000	1600	6000	4740	320	180	440	11	6100 × 2000 × 2600
WC67Y- 200t/3200	2000	3200	2540	320	250	530	11	3300 × 2100 × 2800
WC67Y- 200t/4000	2000	4000	3140	320	250	530	15	4100 × 2100 × 2900
WC67Y- 200t/5000	2500	5000	3120	400	250	530	15	5100 × 2100 × 3000
WC67Y- 250t/4000	2500	4000	3120	400	250	560	18.5	4100 × 2200 × 3500
WC67Y- 250t/5000	2500	5000	3920	400	250	560	18.5	5100 × 2200 × 3500
WC67Y- 250t/6000	2500	6000	4720	400	250	560	18.5	6100 × 2200 × 3500
WC67Y- 300t/5000	3000	5000	39100	400	250	560	22	5100 × 2600 × 4000
WC67Y- 300t/6000	3000	6000	4710	400	250	560	22	6100 × 2600 × 4000
WC67Y- 300t/7000	3000	7000	5620	400	250	560	22	7100 × 2600 × 4400
WC67Y- 350t/6000	3500	6000	5100	400	250	560	30	6100 × 2600 × 4200
WC67Y- 350t/7000	3500	7000	5620	400	250	560	30	7100 × 2600 × 4500
WC67Y- 400t/4000	4000	4000	3100	400	300	620	30	4100 × 2700 × 3800
WC67Y- 400t/6000	4000	6000	4280	400	320	630	30	6100 × 2800 × 4200
WC67Y- 500t/5000	5000	5000	4100	400	320	630	37	5100 × 3000 × 4400
WC67Y- 500t/6000	5000	6000	4820	400	320	630	37	6100 × 3000 × 4700
WC67Y- 500t/7000	5000	7000	5620	400	320	630	37	7100 × 3000 × 4900
WC67Y- 600t/6000	6000	6000	4820	400	320	630	45	6100 × 2965 × 4700
WC67Y- 600t/7000	6000	7000	5620	400	320	630	55	7100 × 2965 × 4900

WE67K nospiediet bremzi

WE67K sērijas elektrohidrauliskā servospiedes bremžu CNC liekšanas mašīna izmanto integrētu metināšanas un apstrādes struktūru.

Galvenās korpusa sastāvdaļas tiek analizētas ar ANSYS galīgo elementu analīzes programmatūru, kas nodrošina darbgalda uzticamību un kopējo precizitāti.

Galvenais eļļas cilindrs abās pusēs izlaužas cauri tradicionālās mehāniskās deflektora tipa liekšanas mašīnas gājiena vadības režīmam un izmanto slēgtā cikla vadības režīmu, kas sastāv no elektrohidrauliskā servovārsta, kas importēts no Vācijas, un no Vācijas importēta režģa lineāla.

WE67YK funkcijas

• Uzlabota konfigurācija, augstas precizitātes un augstas efektivitātes CNC hidrauliskās preses bremzes
• Holistiskā metināšanas struktūra
• Elektrohidrauliskā servo sistēma, slēgtā cikla vadība kontrolē slīdņa sinhronizāciju
• Divkāršs kronēšanas mehānisms
• Standarta konfigurācija ar 3 1 asīm:
  Y1 (augšup-lejup no kreisā cilindra)
  Y2 (augšup-lejup no labā cilindra)
  X (uz priekšu-atpakaļ no aizmugures)
  V (hidrauliskā kronēšana)
• Aizmugures sistēma pēc izvēles:
  4 asu aizmugures mērītājs (X. R, Z1. Z2)
  5 asu aizmugures mērītājs (XR Z1. Z2, X')
  6 asu aizmugures mērītājs (X1. X2. R1. R2, Z1. Z2)

Tips	Nominālais spiediens	Darba galda garums	Kolonnu atstarpes	Kakla dziļums	Slaida gājiens	Max Open	Motora jauda	Izmēri
	(KN)	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WE67K-40t/2200	400	2200	1775	250	175	320	5.5	2300 × 1500 × 2000
WE67K-40t/2500	400	2500	1975	250	175	320	5.5	2600 × 1500 × 2000
WE67K-63t/2500	630	2500	2095	250	175	360	5.5	2600 × 1600 × 2300
WE67K-63t/3200	630	3200	2570	250	175	360	5.5	3300 × 1600 × 2300
WE67K-80t/3200	800	3200	2565	320	175	360	7.5	3300 × 1700 × 2300
WE67K-80t/4000	800	4000	3165	320	175	360	7.5	4100 × 1700 × 2300
WE67K-100t/3200	1000	3200	2560	320	215	360	7.5	3300 × 1800 × 2400
WE67K-100t/4000	1000	4000	3165	320	215	360	7.5	4100 × 1800 × 2500
WE67K-125t/3200	1250	3200	2550	320	215	360	7.5	3250 × 1920 × 2450
WE67K-125t/4000	1250	4000	3450	320	215	360	7.5	4100 × 1920 × 2500
WE67K-160t/3200	1600	3200	2540	320	215	440	11	3300 × 1600 × 2600
WE67K-160t/4000	1600	4000	3140	320	215	440	11	4100 × 2000 × 2600
WE67K-160t/6000	1600	6000	4740	320	215	440	11	6100 × 2000 × 2600
WE67K-200t/3200	2000	3200	2540	320	215	530	11	3300 × 2100 × 2800
WE67K-200t/4000	2000	4000	3140	320	215	530	15	4100 × 2100 × 2900
WE67K-200t/5000	2500	5000	3120	400	215	530	15	5100 × 2100 × 3000
WE67K-250t/4000	2500	4000	3120	400	215	560	18.5	4100 × 2200 × 3500
WE67K-250t/5000	2500	5000	3920	400	215	560	18.5	5100 × 2200 × 3500
WE67K-250t/6000	2500	6000	4720	400	250	560	18.5	6100 × 2200 × 3500
WE67K-300t/5000	3000	5000	39100	400	250	560	22	5100 × 2600 × 4000
WE67K-300t/6000	3000	6000	4710	400	250	560	22	6100 × 2600 × 4000
WE67K-300t/7000	3000	7000	5620	400	250	560	22	7100 × 2600 × 4400
WE67K-350t/6000	3500	6000	5100	400	250	560	30	6100 × 2600 × 4200
WE67K-350t/7000	3500	7000	5620	400	250	560	30	7100 × 2600 × 4500
WE67K-400t/4000	4000	4000	3100	400	300	620	30	4100 × 2700 × 3800
WE67K-400t/6000	4000	6000	4280	400	320	630	30	6100 × 2800 × 4200
WE67K-500t/5000	5000	5000	4100	400	320	630	37	5100 × 3000 × 4400
WE67K-500t/6000	5000	6000	4820	400	320	630	37	6100 × 3000 × 4700
WE67K-500t/7000	5000	7000	5620	400	320	630	37	7100 × 3000 × 4900
WE67K-600t/6000	6000	6000	4820	400	320	630	45	6100 × 2965 × 4700
WE67K-600t/7000	6000	7000	5620	400	320	630	55	7100 × 2965 × 4900

Tandem Press Brake

• Divu mašīnu savienojuma sinhronās iekārtas konfigurēšanai tika atlasīti divi (WC67Y/WE67K) lieldatori.
• Divkāršās mašīnas kombinētā liekšanas mašīna var apstrādāt īpaši garu sagatavi, īpaši piemērota pilsētas celtniecībai, šosejas gaismas stabam, elektrības stabam un tā tālāk.
• Abu veidu darbgaldus var izmantot arī atsevišķi, lai uzlabotu ražošanas efektivitāti, un tie ir aprīkoti ar novirzes kompensācijas mehānismu.
• Sinhronais mehānisms izmanto mehānisko šķidruma servo un mehānisko bloku.
• Šo mašīnu apvienoja divi 400 tonnu spiedes bremžu komplekti.
• Tandēma vadība nodrošina sinhronu darbību. Viena mašīna tika apvienota ar darba galdu, labās un kreisās puses sienas dēli.
• Sakarā ar transportēšanu mēs pieņemam samontētu struktūru. Statīvs ir ar spēcīgu stingrību, uz labās un kreisās sienas dēļa tika uzstādīti divi cilindri, hidrauliskā sistēma bija elektriskās sistēmas iedarbībā, piedziņas cilindrs strādāja uz leju. Uz cilindra ir augšējās presformas, pieskaroties augšējām un apakšējām, sistēma paaugstinās spiedienu un veidos sagataves.
• Izmantojot dažādus presformas un dažādus lieces veidus, tas var iegūt dažādas sagatavju formas. Kvalitāte ir stabila un
  uzticams.

Tips	Nominālais spiediens	Darba galda garums	Kolonnu atstarpes	Kakla dziļums	Slaida gājiens	Max Open
	(KN)	(mm)	(mm)	(mm)	(mm)	(mm)
WE67K-500t/5000	5000	5000	4100	400	320	630
WE67K-500t/6000	5000	6000	4820	400	320	630
WE67K-500t/7000	5000	7000	5620	400	320	630
WE67K-600t/6000	6000	6000	4820	400	320	630
WE67K-600t/7000	6000	7000	5620	400	320	630
WE67K-700t/8000	7000	8000	5300	400	320	630
WE67K-700t/10000	7000	10000	5300	400	320	630
WE67K-800t/8000	8000	8000	5300	400	320	630
WE67K-1000t/10000	10000	10000	5300	400	320	630
WE67K-1000t/12000	10000	12000	5300	400	320	630
WE67K-1200t/12000	12000	12000	5300	400	320	630
WE67K-1200t/14000	12000	8600	5300	400	320	630

FAQ

Q1. Kāds ir mūsu galvenais produkts?

A1: Mūsu uzņēmums ir RAYMAX profesionāla lokšņu metāla apstrādes iekārta. Koncentrējieties uz četru kolonnu presēšanas iekārtu, reljefu durvju presēšanas iekārtu, liekšanas mašīnu, griešanas mašīnu, CNC plazmas griešanas mašīnu, velmēšanas mašīnu, štancēšanas mašīnu, hidraulisko dzelzs apdari, metināšanas iekārtu. Visas šīs mašīnas tiks atrisinātas tvertnei, pannai, ratiņiem utt.

Q2. Kad es varu saņemt cenu?

A2: mēs parasti piedāvājam citātu 8 stundu laikā, lai saņemtu steidzamu piedāvājumu, lūdzu, sazinieties ar mums, lai saņemtu īpašus piedāvājumus.

Q3. Kas ir tirdzniecības termiņš?

A3: Mēs pieņemam Ex-work rūpnīcu, FOB Dalian, CNF vai CIF kā jūsu prasību.

Q4. Cik ilgs ir mūsu ražošanas laiks?

A4: Tas ir atkarīgs no aprīkojuma veida.
Mēs bieži piegādājam preces 35 dienu laikā.

Q5. Kāds ir Maksājuma termiņš?

A5: ar T/T pirms nosūtīšanas vai ar L/C pēc redzamības.

Q6. Nosūtīšanas laikā, ja produkti ir bojāti, kā jūs saņemat nomaiņu?

A6: Pirmkārt, mums ir jāizpēta kaitējuma iemesls. Tajā pašā laikā mēs paši pieprasīsim apdrošināšanu vai palīdzēsim pircējam.
Otrkārt, mēs nosūtīsim pircējam nomaiņu. Atbildīgā persona par iepriekšminētajiem bojājumiem sedz nomaiņas izmaksas.

Q7. Kādi ir jūsu iepakošanas noteikumi?

A7: Iepakojums: eksporta cienīgs iepakojums, kas piemērots konteineru pārvadāšanai.
Koka korpuss, dzelzs palete, plastmasas plēve utt.

Q8. Vai jūs pārbaudāt visas savas preces pirms piegādes?

A8: Jā, mums ir 100% pārbaude pirms piegādes.

Q9: Kur atrodas jūsu rūpnīca?

A9: Mūsu rūpnīca atrodas Dalianā, Liaoningas provincē.

Q10: Kāda ir jūsu garantija?

A10: Garantija: 24 mēneši pēc komerciālas darbības vai 18 mēneši no nosūtīšanas datuma, ja termiņš ir agrāks.

Q11: Vai varat organizēt trīsdesmit pušu pārbaudi pirms nosūtīšanas?

A11: pārbaude pirms nosūtīšanas: piegādātāja pirmssūtīšanas pārbaude ir galīga; trešās puses veikta pircēja izmaksu pārbaude pirms nosūtīšanas.

Q12: Vai mēs varam izveidot mūsu OEM logotipu?

A12: Jā, jūsu piegādātajiem produktiem ar zīmējumu mēs, protams, pielietojam jūsu logotipu.

Sīkāka informācija

• Slīdņa gājiens (mm): 320 mm
• Automātiskais līmenis: pusautomātisks
• Kakla dziļums (mm): 450 mm
• Mašīnas tips: vērpes stienis, nospiediet bremzi
• Darba galda garums (mm): 3200
• Darba galda platums (mm): 400 mm
• Izmērs: 3260*3100*3800mm
• Stāvoklis: Jauns
• Materiāls / apstrādāts metāls: misiņš / varš, nerūsējošais tērauds, sakausējums, oglekļa tērauds, alumīnijs
• Automatizācija: Automātiska
• Papildu pakalpojumi: mehāniskā apstrāde
• Svars (KG): 44000
• Motora jauda (kw): 37 kw
• Galvenie pārdošanas punkti: automātiska
• Garantija: 1 gads
• Piemērojamās nozares: būvmateriālu veikali, mašīnu remontdarbnīcas, rūpnīcas, saimniecības, mazumtirdzniecība, celtniecības darbi , reklāmas uzņēmums
• Izstāžu zāles atrašanās vieta: Amerikas Savienotās Valstis, Brazīlija, Peru, Taizeme, Argentīna, Čīle, Kolumbija, Alžīrija
• Mārketinga veids: jauns produkts — 2020
• Mašīnu pārbaudes ziņojums: sniegts
• Video izejošā pārbaude: nodrošināta
• Galveno komponentu garantija: 1 gads
• Galvenās sastāvdaļas: gultnis, motors, sūknis, zobrats, PLC, spiedtvertne, dzinējs, cits, pārnesumkārba
• Jauda: hidrauliska
• Izejviela: loksnes/plākšņu velmēšana
• Nodrošināts pēcpārdošanas pakalpojums: inženieri, kas var apkalpot tehniku ārzemēs, bezmaksas rezerves daļas, uzstādīšana uz vietas, nodošana ekspluatācijā un apmācība, apkopes un remonta pakalpojumi uz vietas, video tehniskais atbalsts, tiešsaistes atbalsts
• Nosaukums: nospiediet bremžu mašīnas cena
• VADĪTĀJS: ESTUN E21s
• Vadība: maiņstrāvas motora frekvences pārveidotājs
• Kakla dziļums: 450 mm
• Tips: Hidrauliskie liekšanas instrumenti
• Pielietojums: Nerūsējošā plākšņu liekšana
• Sertifikācija: ce
• Pēc garantijas apkalpošana: video tehniskais atbalsts, tiešsaistes atbalsts
