Šķiedru lāzera griešanas mašīna alumīnija griešanai, lokšņu metāla plākšņu lāzera griezējs

Iespējas

Griešanas iekārta izmanto starptautisku slavenu zīmolu modernu lāzeru, kam ir augsta elektrooptiskā efektivitāte, ūdens taupīšana un enerģijas taupīšana. Īpaši svarīgi tas var būt bez apkopes ilgu laiku, ietaupot daudz uzturēšanas līdzekļu un laika, kā arī uzlabot darba efektivitāti. Kopējais galvenais rāmis izmanto portāla struktūras darbgaldu.

Augstas amortizācijas gultnei ir laba stingrība, augsta precizitāte un stabila darbība. Rāmja konstrukcija ir izgatavota no augstas kvalitātes tērauda šūnveida metināšanas. Darbgalds ir atkausēts, divreiz novecots un apstrādāts ar liela mēroga portāla frēzmašīnu.

Šie projektēšanas un apstrādes līdzekļi nodrošina, ka darbgaldam ir lieliska seismiska pretestība, augsta stingrība un stabilitāte. Tas pilnībā atbilst darbgalda stabilitātes prasībām liela ātruma kustībā.

Tiek izmantota augstas precizitātes dubultā sānu bagāžnieka un zobratu piedziņa un lineārā virzošā sliede, un tiek izmantota jaudīga divu piedziņas servomotora piedziņas sistēma, lai efektīvi nodrošinātu lāzergriešanas ātrumu un precizitāti. Var izvēlēties arī apmaiņas tipa darba galdu, atteices līmenis ir ārkārtīgi zems, apmaiņas laiks ir īss, ievērojami uzlabojot ražošanas efektivitāti.

Izvēles modeļi

LC viena galda sērija

LC sērijas lāzergriešanas mašīna aizņem nelielu platību, augsta veiktspēja, viegli uzstādāma. Ir visekonomiskākā un populārākā sērija. 3015LC eksportam var izmantot normālai konteineru pārvadāšanai, kas var ietaupīt vietu un izmaksas.

PC Exchange tabulu sērija

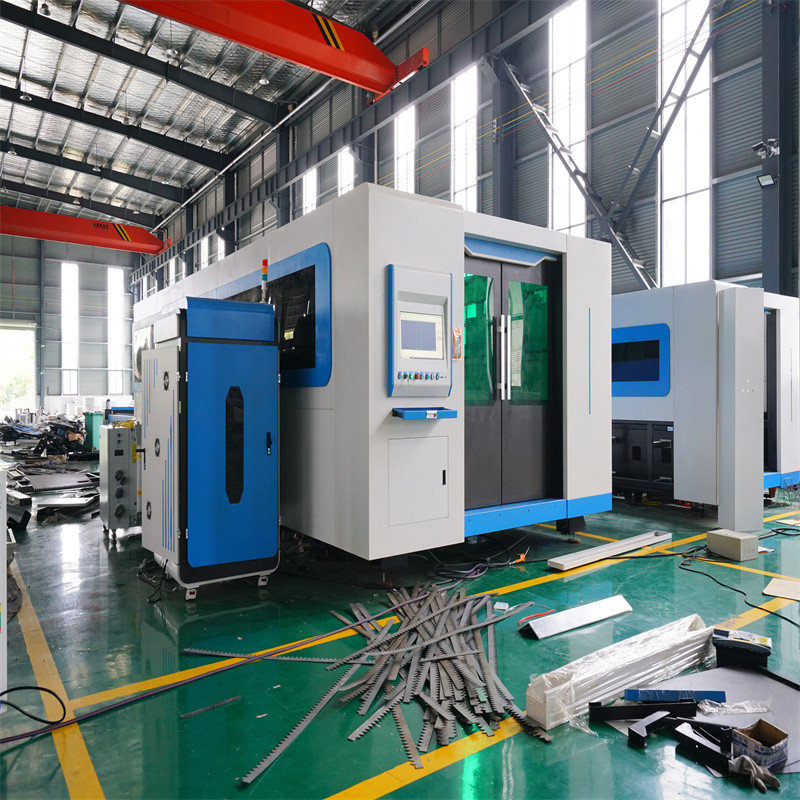

PC sērijas lieljaudas lāzergriešanas mašīna. Slēgtā konstrukcija un automātiskā dubulto galdu apmaiņa ievērojami ietaupa barošanas laiku. Slēgtā griešana samazina arī iespējamo kaitējumu cilvēka ķermenim, ko rada lāzers un dūmi, mašīnas darbība griešanas laikā.

PT lokšņu un cauruļu sērija

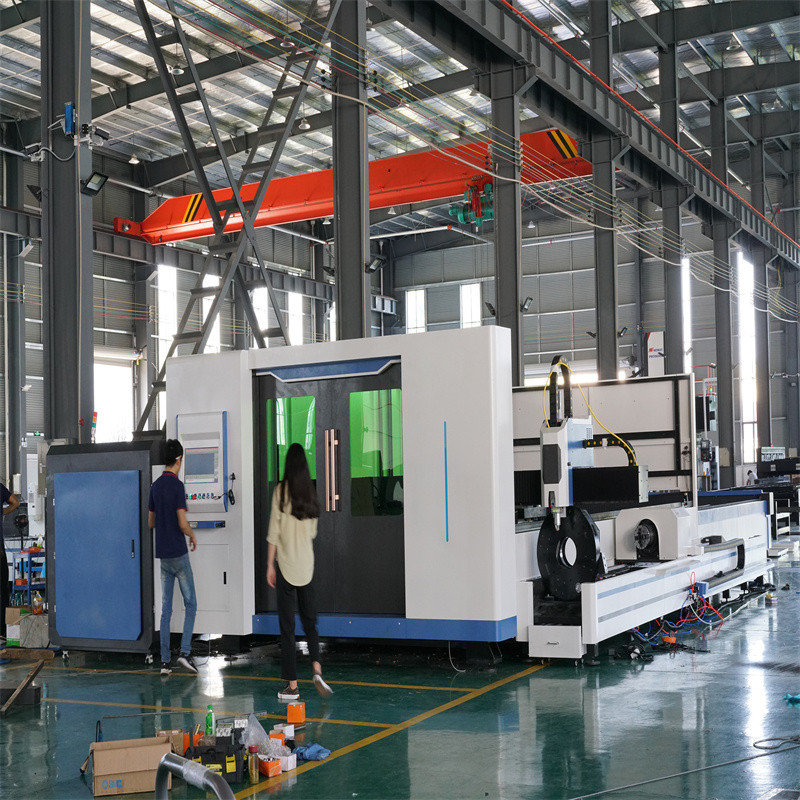

PT sērijas lokšņu un cauruļu integrētā lāzergriešanas mašīna ir aprīkota ar modernu optisko šķiedru lāzera plākšņu griešanas sistēmu un cauruļu griešanas sistēmu. Var brīvi pārslēgt dažādas plākšņu un cauruļu griešanas funkcijas. Integrēta fizelāža, mazs nospiedums, kas rada jums lielāku vērtību.

Uzlabots lāzera ģenerators

Stabila un efektīva Raycus vai MAX lāzerģeneratora standarta konfigurācija. Modulāra konstrukcija, ļoti integrēta sistēma, bez apkopes, augsta uzticamība. Lāzera jauda ir nepārtraukti regulējama, ar augstu stara kvalitāti un augstu lāzera stabilitāti. Tas ir ideāls lāzera avots smalkai lāzergriešanai, precīzai metināšanai un citiem lietojumiem. Salīdzinot ar citiem līdzīgiem lāzeriem tirgū, mūsu lāzeram ir acīmredzamas priekšrocības. Izvēles IPG un nLIGHT lāzers.

Precīzi piemērotas lāzergriešanas galviņas

Visas RAYMAX lāzergriešanas mašīnas standartā ir aprīkotas ar WXS vai Raytools automātiskās fokusēšanas lāzergriešanas galviņām. Griešanas galviņām ir iebūvēts motora piedziņas bloks, kas virza fokusēšanas lēcu caur lineāru mehānismu, lai automātiski mainītu pozīciju. Klienti var iestatīt programmu. lai panāktu nepārtrauktu fokusu, kas pabeidz ātrā caurduršanas un griešanas materiālu ar dažādu biezumu. Ūdens dzesēšanas struktūras dizains ļauj lāzera galviņām darboties stabili un hroniski. Izvēles PRECITEC un Lasermech lāzergriešanas galviņas.

Viegls šķērssijas

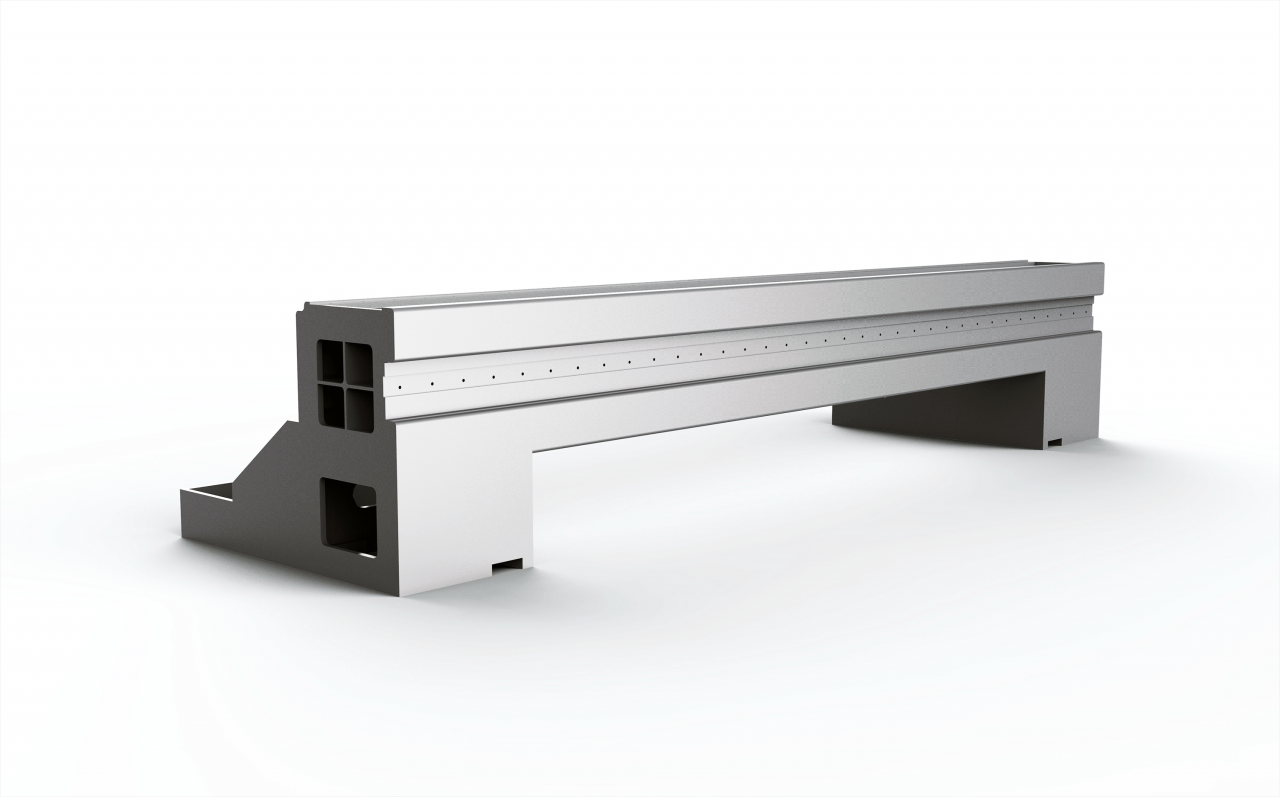

Šķērssijas ir izgatavotas no aviācijas kvalitātes alumīnija, kas tiek apstrādāts ar ekstrūzijas formēšanas procesu un termiskās novecošanas procesu, kas padara visu mašīnu stingru un tai ir lieliska virsmas kvalitāte un laba stingrība. Šķērssijas vieglais svars un augstā stingrība nodrošina ātru kustību lāzera apstrādes laikā. Tajā pašā laikā tam ir nevainojama dinamiska veiktspēja un atbilst precizitātei. Ar ilgu kalpošanas laiku tas var maksimāli saglabāt formu nemainīgu, lai nodrošinātu griešanas precizitāti un produkta kvalitāti.

Stabila un cieta gulta

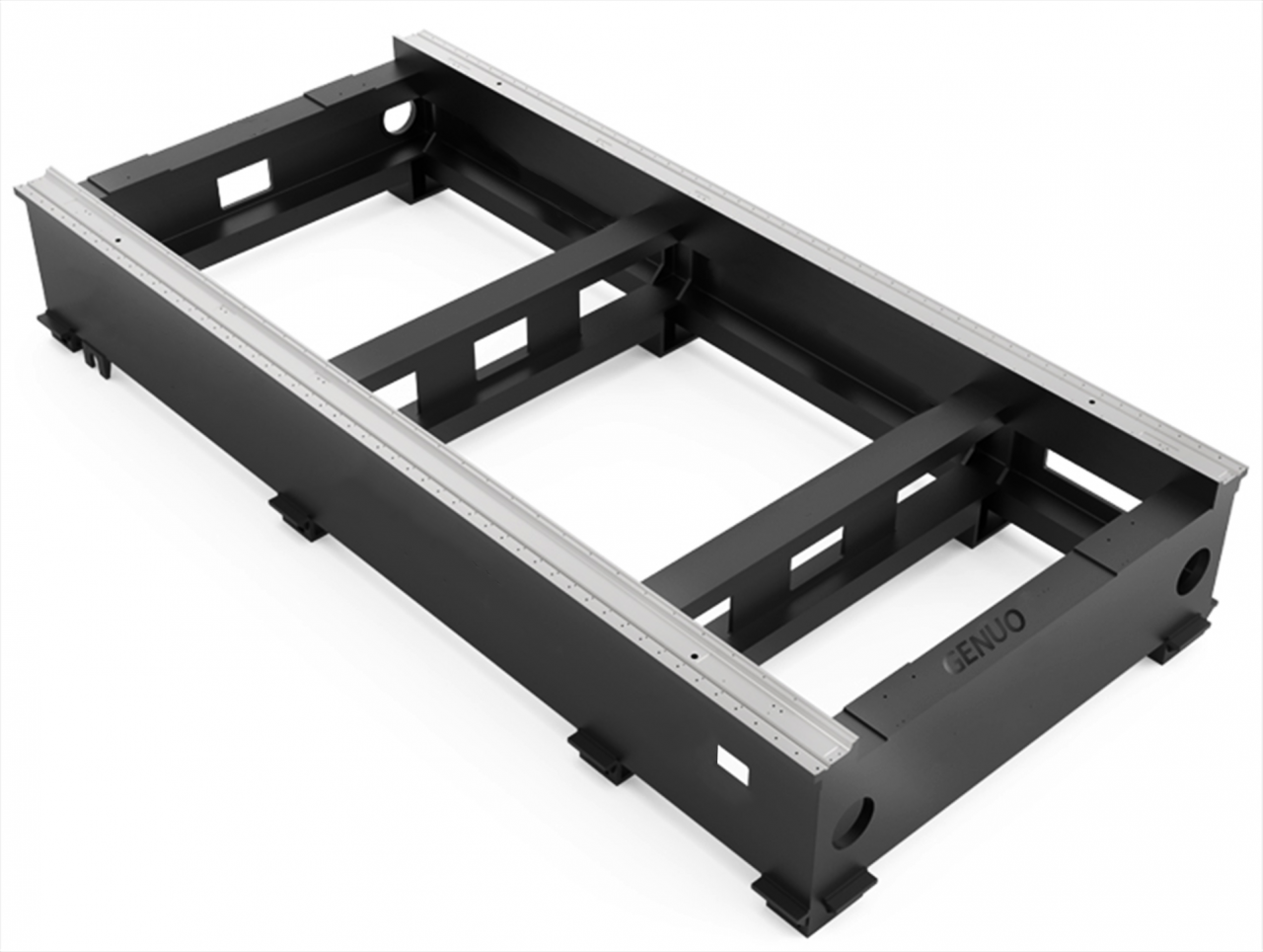

Griešanas mašīnas galvenais korpuss ir metināts ar augstas kvalitātes oglekļa konstrukcijas tēraudu ar stiepes izturību līdz 500 MPa, pēc augstas temperatūras atlaidināšanas un dabiskās novecošanas, lai novērstu metināšanas stresu, deformācijas novēršanu, izturīgāks. Pēc tam liela mēroga precīzas portāla apstrādes centrs precīzai apstrādei. Stabila un uzticama gulta, bez deformācijas, lai nodrošinātu ilgstošu griešanas precizitāti un mašīnas stabilitāti. Pēc izvēles liešanas mašīnas gulta.

Augstas precizitātes transmisijas daļas

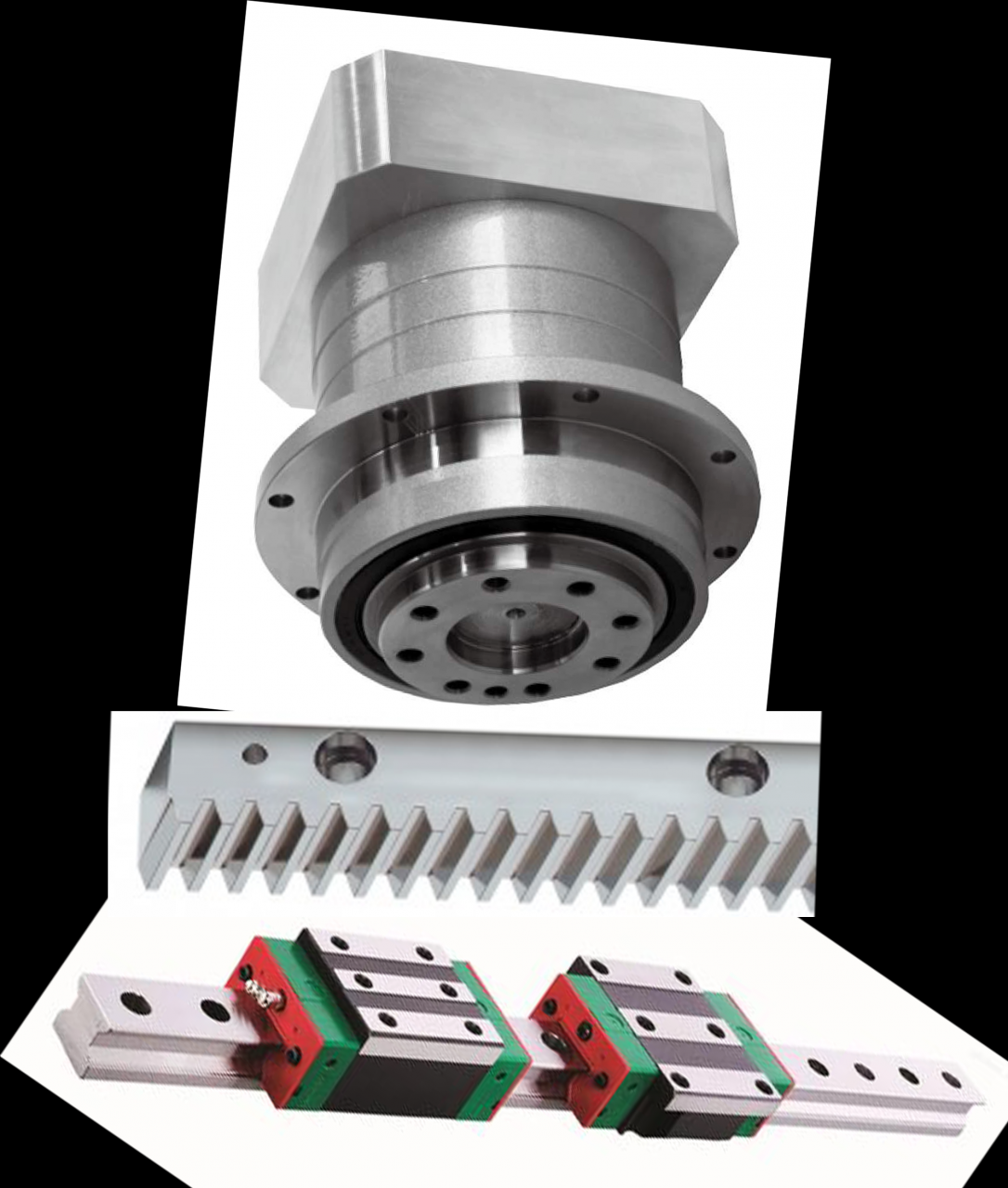

Īpašs japāņu SHIMPO vai franču Motovario atloka reduktors, precīzs zobrats un zobrati, klusa lineārā vadotne. Precīzi savienojiet virpas pamatni un griešanas daļu. Ļaujiet iekārtai darboties ļoti vienmērīgi un efektīvi. Izmantojot automātisko eļļošanas sistēmu, mehānisko detaļu apkope ir ievērojami samazināta. Pēc izvēles Atlanta reduktors, zobrata un zobrata.

Augstākās kvalitātes elektriskās sastāvdaļas

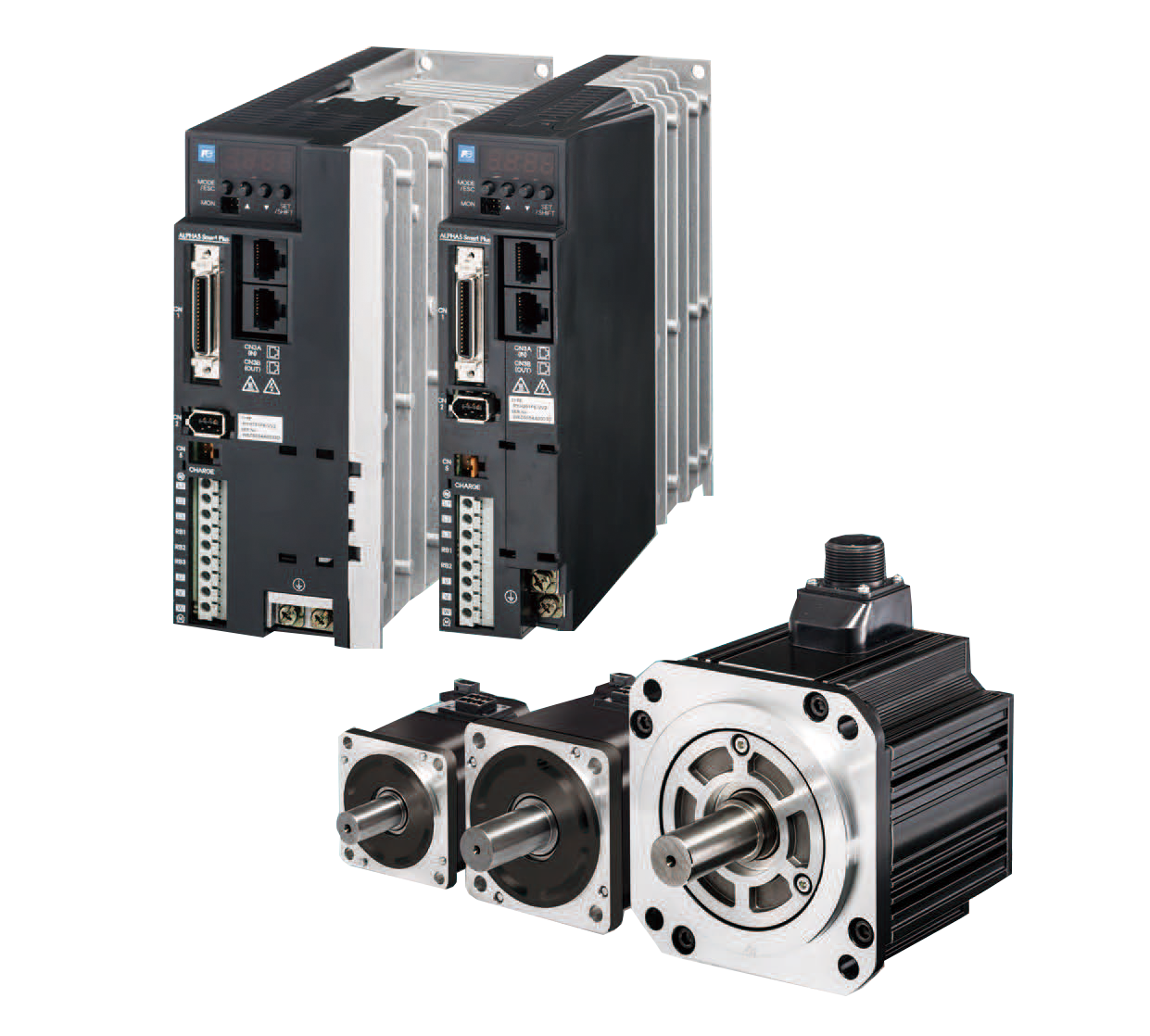

Mašīna pieņem japāņu Fuji vai Panasonic servomotoru un piedzen līdz 6000r / min.Jaudīgs griezes moments un jauda ievērojami uzlabo griešanas efektivitāti. Tajā pašā laikā tam ir ārkārtīgi precīza pozicionēšanas precizitāte un ilgs kalpošanas laiks. Galvenie elektriskie piederumi ir Schneider un Siemens, saprātīgs līnijas savienojums un optimizācija. Nodrošiniet ļoti zemu atteices līmeni. Izvēles Yaskawa servomotors un piedziņa.

Jaudīga un inteliģenta lāzergriešanas sistēma

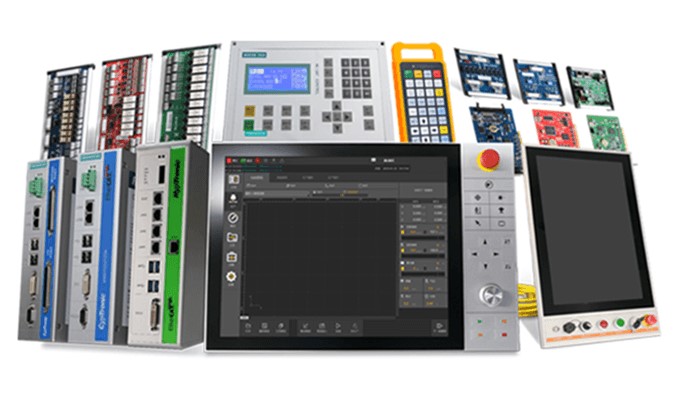

Visa lāzergriešanas mašīnu sērija ir aprīkota ar CypCut lāzergriešanas vadības programmatūru vai HypCut īpaši lielas jaudas lāzergriešanas vadības programmatūru. Ar augstas precizitātes vizuālās pozicionēšanas sistēmu un integrētu CNC sistēmu secīgi. Tas ir viegli lietojams, un tam ir jaudīgas funkcijas, kuras var satikt un izmantot dažādos apstrādes gadījumos. Pēc izvēles Vācija PA8000, Siemens 840D CNC griešanas sistēma

Dizaina izmēru tabula

Tips	3015LC	4015LC	4020LC	6020LC
Apstrādes diapazons L*W(mm)	3000*1500	4000*1500	4000*2000	6000*2000
Lāzera jauda (KW)	0.5-20
X/Y ass pozicionēšanas precizitāte (mm/m)	±0,05
X/Y ass atkārtotā precizitāte (mm/m)	±0,02
X/Y ass Maksimālais kustības ātrums (m/min)	120
X/Y ass Maks. paātrinājums (G)	1.2
Griešanas biezums (mm)	Atbilstoši lāzera avota jaudai un lokšņu metāla materiālam
Izmērs (L*P*h) (mm)	4600*2900*1800	5600*2900*1800	5600*3400*1800	7700*3400*1800
Mašīnas svars (kg)	4800	5500	6000	7500

FAQ

Q1. Kā ar jūsu mašīnas kvalitāti?

A1: Mūsu mašīnas tiek izplatītas visā pasaulē aptuveni 50 apgabalos, kur ir metāla plākšņu rūpniecība, ir izcilas mašīnas, un tur, kur ir mūsu iekārtas, ir laba reputācija un termināļa lietotāju apmierinātība.

Q2: jūs esat ražotājs vai salīdzinoši tirgojaties?

A2: Mēs esam 100% ražotājs ar vairāk nekā 20 gadu ražošanas pieredzi.

Q3. Kā ar jūsu pēcpārdošanas servisu?

A3: 1. Tehniskie risinājumi: mēs varam nodrošināt tehniskos risinājumus vienas dienas laikā.
2. Tiešsaistes video: parādiet mašīnas darba video rūpnīcā. (atjaunināt katru nedēļu)
3. Instalācijas pakalpojums: tas ir pieejams ar visām mūsu iekārtām, var nodrošināt tiešraides video. Mēs varam arī nosūtīt tehniķi uz klienta rūpnīcu uzstādīšanas mašīnām. (Klientiem jāmaksā tikai par aviobiļetēm un viesnīcas izdevumiem.)
4. Apmācības pakalpojums: mūsu tehniķis iemācīs jums izmantot mūsu iekārtas. Tāpat jūs varat nosūtīt savu tehniķi uz mūsu uzņēmumu, lai uzzinātu, kā strādāt ar mašīnām.
5. Kvalitātes garantija: 2 gadu garantija, mēs nodrošinām kalpošanas pakalpojumu. Mēs organizējam pēdējo pārbaudi pirms nosūtīšanas, pēc tam, kad pārliecināmies, ka mašīna ir vislabākā veiktspēja, pēc tam veiciet sūtījumus.
6. 100% atbildes līmenis: mēs atbildēsim uz jūsu jautājumiem 12 stundu laikā.

Sīkāka informācija

• Pielietojums: LĀZERA GRIEŠANA
• Piemērojamais materiāls: metāls
• Stāvoklis: Jauns
• Lāzera tips: šķiedru lāzers
• Griešanas laukums: 4000mm * 1500mm
• Griešanas ātrums: 120m/min
• Atbalstītais grafiskais formāts: AI, PLT, DXF, BMP, Dst, Dwg, LAS, DXP
• Griešanas biezums: 0-30
• CNC vai nē: Jā
• Dzesēšanas režīms: ŪDENS DZESĒŠANA
• Vadības programmatūra: Cypcut
• Lāzera avota zīmols: RAYCUS
• Lāzera galviņa Zīmols: Precitec
• Servo motora zīmols: Panasonic
• Guiderail Zīmols: PMI
• Vadības sistēmas zīmols: Cypcut
• Svars (KG): 5500 KG
• Galvenie pārdošanas punkti: augsta precizitāte
• Optiskā lēca Zīmols: II-VI
• Garantija: 2 gadi
• Piemērojamās nozares: viesnīcas, būvmateriālu veikali, ražotnes, mašīnu remontdarbnīcas, celtniecības darbi , reklāmas uzņēmums
• Mašīnu pārbaudes ziņojums: sniegts
• Video izejošā pārbaude: nodrošināta
• Galveno komponentu garantija: nav pieejama
• Galvenās sastāvdaļas: spiediena tvertne, motors, cits, gultnis, zobrats, sūknis, pārnesumkārba, dzinējs, PLC
• Produkta nosaukums: Šķiedru lāzera metāla griešanas mašīna
• Lāzera jauda: 6000W
• Funkcija: lokšņu metāla plākšņu griešana
• Darba laukums: 1500mmX4000mm
• Lāzera galva: Raytools griešanas galva
• Barošana: 220V/380V
• Braukšanas sistēma: YASKAWA Servo Motors
• Krāsa: obligāta
• Iezīme: augsta precizitāte
• Dzesēšanas sistēma: Ūdens dzesēšanas sistēma
• Sertifikācija: ce
• Sniegtais pēcpārdošanas pakalpojums: tiešsaistes atbalsts, uzstādīšana uz vietas, nodošana ekspluatācijā un apmācība, apkopes un remonta pakalpojumi uz vietas, video tehniskais atbalsts
• Pēcgarantijas serviss: video tehniskais atbalsts, tiešsaistes atbalsts, rezerves daļas, apkopes un remonta pakalpojumi uz vietas
• Vietējā pakalpojuma atrašanās vieta: Kanāda, Amerikas Savienotās Valstis, Itālija, Krievija
• Izstāžu zāles atrašanās vieta: Kanāda, ASV, Itālija, Krievija
