Cnc Servo Press Brake 250t/3.2m 3+1 Axis 3 Mere Sheet Metal Press Brake

Galvenā iezīme

1. Metināta tērauda konstrukcija, normalizējot un augstfrekvences vibrāciju, lai novērstu stresu, nodrošinātu darbgaldu kopējo precizitāti, ir lieliska stingrība, pret kropļojumiem un pret sasvēršanās spēja.

2. Divu sānu galvenie cilindri pieder pie elektrohidrauliskās CNC liekšanas mašīnas CNC ass, kur Y1, Y2 asis, sinhronizēti saderīgi ar hidraulisko servo vārstu, kas importēts no Vācijas un vācu HEIDENHAIN režģa slēgtas cilpas vadību, precīza atgriezeniskā saite, slīdņi darbojas precīzi, atkārto slīdņa precizitāte un paralēlā precizitāte var sasniegt /- 0,01 mm.

3. Automātiskā hidrauliskā izliektā kompensācijas sistēma darba galdam (V-ass), lai novērstu sagataves slīdņa deformācijas ietekmi lieces laikā. Kompensācijas skaitļi, kurus automātiski regulē CNC sistēma, ērti un precīzi. (mehāniskās kompensācijas tabulas struktūra pēc izvēles)

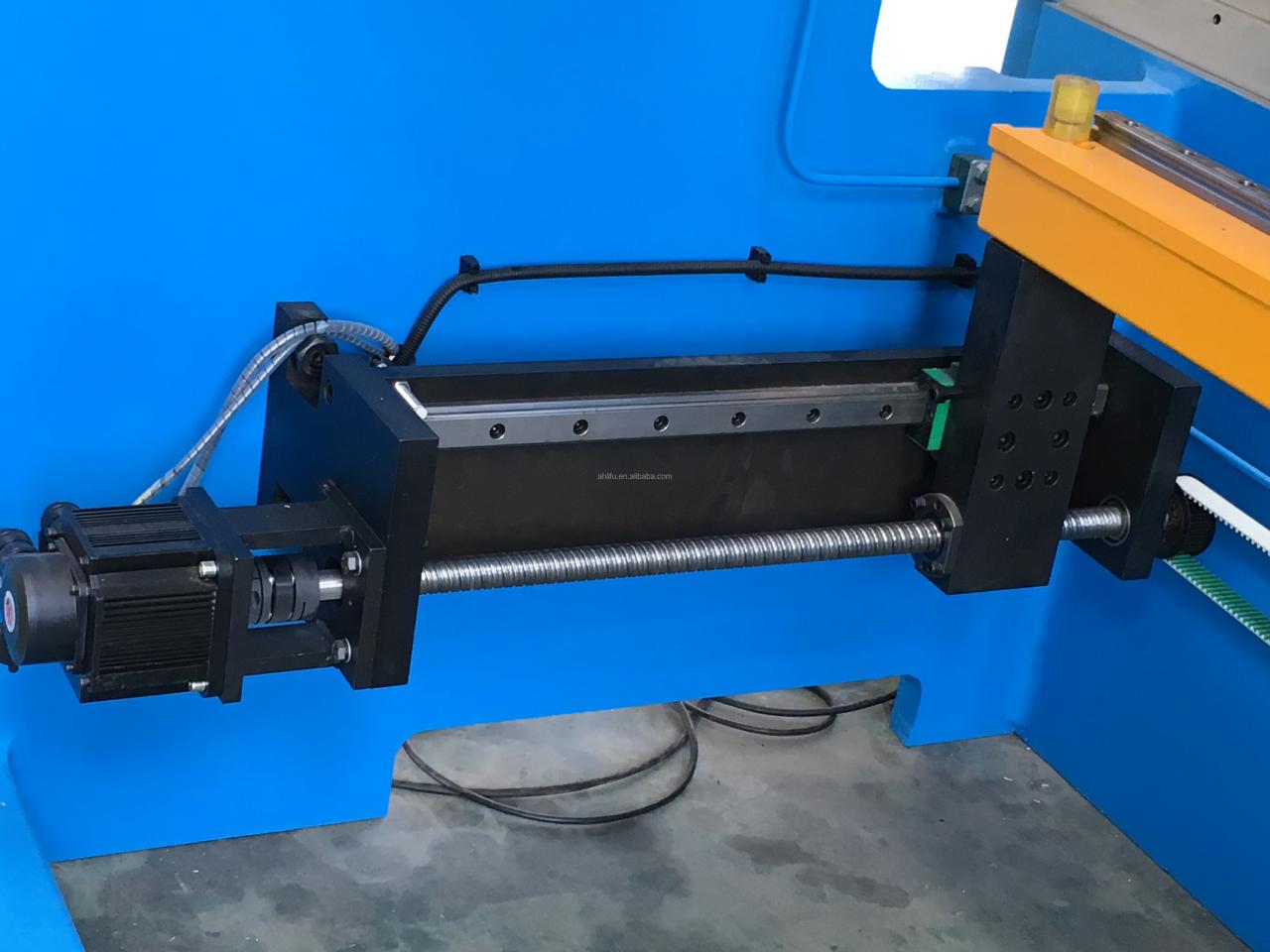

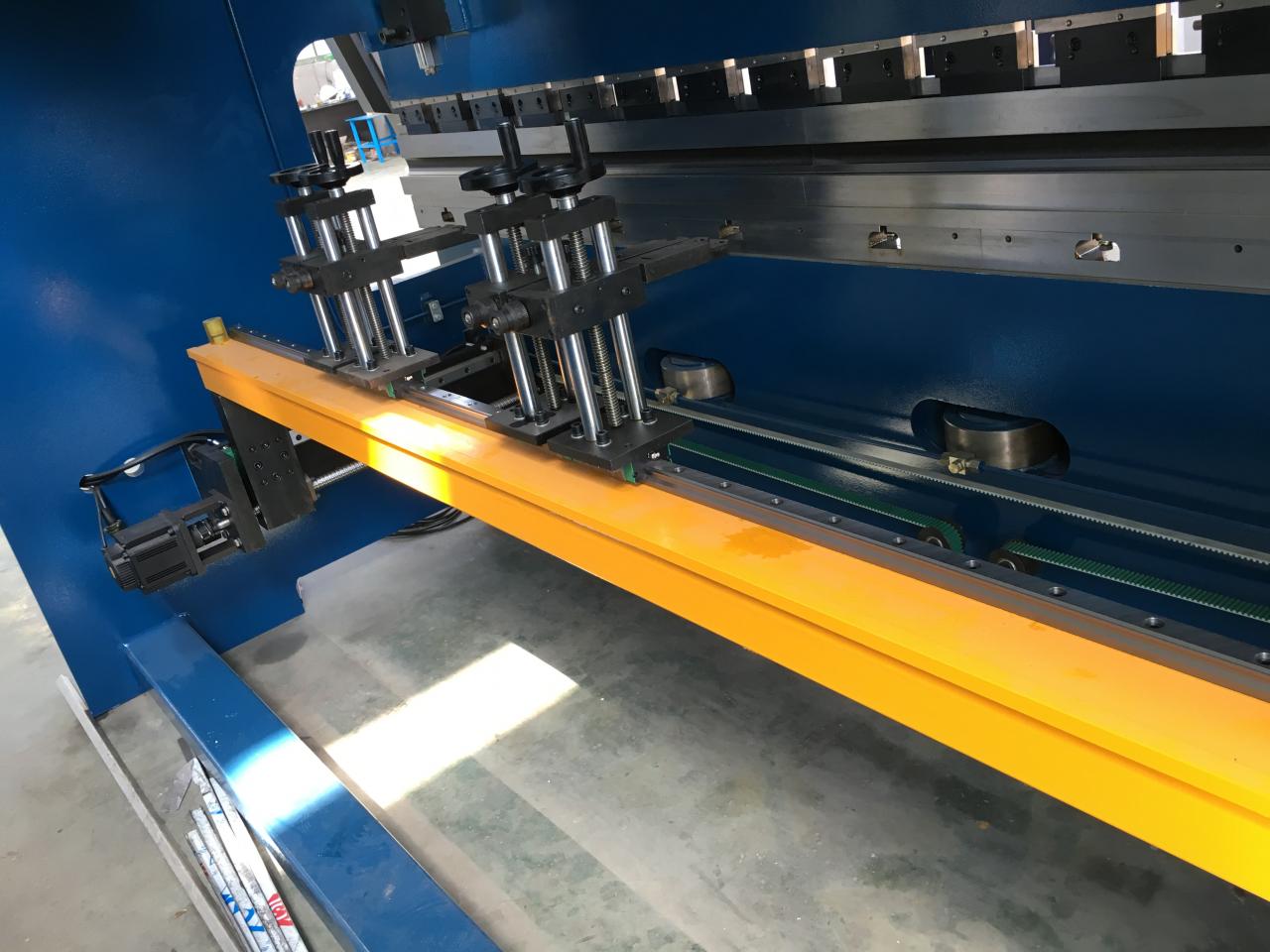

4. Aizmugures mērītājs (priekšējā un aizmugurējā atrašanās vieta) ir X-ass CNC liekšanas mašīnā, ko darbina servomotors, CNC sistēma, transmisija caur precīzas lodveida skrūvi, lineāro vadotni, sinhrono jostas riteni, darbojas ātri, precīzi novieto datus. (Lietotāji var paplašināt R-ass vai R1 asis, R2 asi, Z1 asi, Z2 asi utt.)

5. Priekšējā barošanas ierīce pārvietojas uz sāniem, izmantojot precīzu lineāro vadotni, viegli kontrolējot atstarpi starp rokām. Regulējams augstuma līmenis, kas ievērojami uzlabo sagataves locīšanas ērtības.

6. Ar ātru skavu palešu liekšanas veidni, saderīga ar novirzes kompensācijas mehānismu. Kombinētā tipa moduļu CNC lieces veidne, lai nodrošinātu augstu precizitāti un augstu lieces efektivitāti. Apakšējās veidnes stāvokļa regulēšana ir ērta dažādos darba apstākļos.

7. Abi mašīnas gali ir aprīkoti ar režģa lineālu, ko izmanto, lai izmērītu precīzu attālumu starp priekšmetstikliņu un darba galdu. Mašīnas karkass aprīkots ar C tipa plāksni, C-plāksnē uzstādīts režģis, lai novērstu kolonnas deformācijas ietekmi uz slīdņa stāvokli. Slīdņa pozīcijas atgriezeniskās saites dati tiks nekavējoties pārsūtīti uz ciparu vadības sistēmu, lai aprēķinātu servo vārsta vadības signālu S1 ~ S2 un izvadi, kontrolētu divu hidraulisko servo vārstu izejas plūsmu, lai tiktu sinhronizēti divi cilindri.

Darbības staru struktūra četrpunktu pozicionēšanai, laba stabilitāte, Y1, Y2 ass var individuāli programmēt, var stādīt daļējā stāvoklī, konusveida locīšana (slīpa liece).

Apturiet spiediena uzturēšanu pēc lieces formēšanas, lai samazinātu sagataves elastību, var iestatīt spiediena uzturēšanas laiku.

8. Drošības barjera ap mašīnu un fotoelektriskā aizsardzības ierīce, lai nodrošinātu darba drošību. (pēc izvēles lāzeraizsardzības ierīce)

Tehniskais parametrs

NĒ	Lieta	Vērtība	Vienība
1	Nominālais spēks	1000	KN
2	Darba galda garums	2500	mm
3	Attālums starp caurumiem	2020	mm
4	Kakla dziļums	320	mm
5	Aunu ceļojumi	120/150	mm
6	Maksimālais atvēršanas augstums	320/350	mm
7	Galvenā jauda	7.5/11	KW
8	Kakla dziļums	320	mm
9	Svars	6000	Kilograms
10	Izmērs	2500*1600*2400	mm

Galvenās ārpakalpojumu daļas

NĒ	Daļas nosaukums	Ārpakalpojumu ražotājs
1	Sinhronās vadības proporcionālais vārsts	Bosch Rexroth
2	Proporcionāls spiediena regulēšanas vārsts	Bosch Rexroth
3	Eļļas sūknis	Bosch Rexroth
4	Zīmoggredzens	Japāna VALQUA
5	Caurules savienotājs	EMB
6	Motors	Siemens
7	Elektriskie	Šneiders
8	Bumbu skrūve	Taivānas HIWIN
9	Lineārais ceļvedis	Taivānas HIWIN
10	režģa lineāls	Heidenhains
11	Servo motors	ESTUN

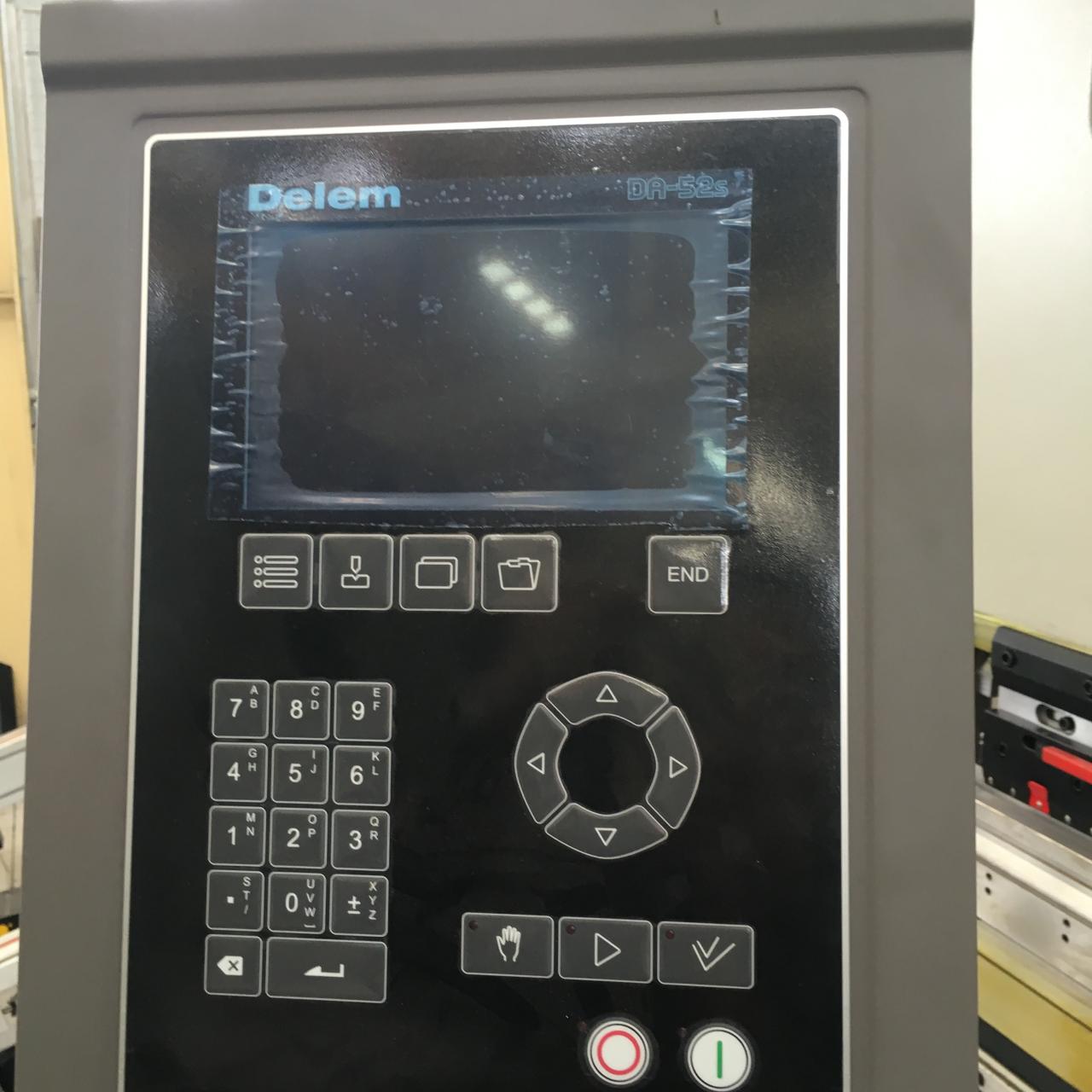

12	CNC sistēma	DA52S CNC sistēma

PIEZĪME: CNC vadības sistēma ESA S530, ESA S540, ESA S550, DA56S, DA66T, DA69T, DNC880S, MODEVA12S utt.

Detalizēti attēli

Mūsu pakalpojums

Pirmspārdošanas serviss

1. 24 stundu tiešsaistē, atbilde 2 stundu laikā, sniedz risinājumu 48 stundu laikā.

2. Iesakiet vispiemērotāko mašīnu atbilstoši klienta mērķim,

3. Paraugu pārbaudes atbalsts,

4. Rūpnīcas apmeklējums ir apsveicams.

Pēcpārdošanas serviss

1. Nodrošiniet risinājumu vienas dienas laikā, atrisiniet sūdzību 2 dienu laikā.

2. Apmācība, kā uzstādīt un lietot iekārtu

3. Inženieri, kas ir pieejami iekārtu apkalpošanai ārzemēs

4. Atlaide ilgstošam sadarbības klientam

5. Garantija 2 gadi

Iepakošana un piegāde

1) pirms iepakošanas darbgaldu pārbaudīs 48 stundas, lai nodrošinātu, ka viss aprīkojums ir 100% kvalitatīvs.

2) pirms iekraušanas, stabils iepakojums, profesionāls un kvalificēts iekrāvējs samazina produkta bojājumus transportēšanas laikā.

3) mēs nostiprinājām savu mašīnu konteinerā ar tērauda stiepli, kas tiks labi aizsargāta nosūtīšanas laikā

4) izkraušana, mēs izmantojam koka skapi, aizsargājam mašīnu un var viegli izmantot iekrāvēju, lai izkrautu mašīnu.

FAQ

1. Kā ar jūsu mašīnas kvalitāti? Mēs uztraucamies par kvalitāti.

RE: RAYMAX ir nobriedis zīmols ĶĪNĀ, pateicoties daudzu gadu pētījumiem tehnoloģiju jomā, mūsu dizains, tostarp struktūra un detalizēta drošība un precizitāte, ir ievērojami uzlabojies un var atbilst visiem CE standartiem vai stingrākiem standartiem. Mūsu mašīnas tiek izplatītas visā pasaulē aptuveni 50 valstīs, kur ir metāla plākšņu rūpniecība, ir Brilliant mašīnas. Un tur, kur ir mūsu iekārtas, ir laba reputācija un termināļa lietotāju apmierinātība

2. Vai mašīnas cena var būt lielāka atlaide?

RE: 1. RAYMAX vienmēr nodrošina augstas kvalitātes mašīnu, ar 10 gadu pieredzi, mūsu mašīnai ir pietiekami daudz kvalitātes standartu, lai pārliecinātos, ka iekārta var strādāt vairāk nekā reālais garantijas periods. Tādā veidā mēs ietaupīsim daudz un jau laikus padomāsim par klientiem.

RE: 2. Patiesībā RAYMAX arī domā par mūsu cenu līmeni, mēs noteikti nodrošināsim kvalitāti=cena un cena=kvalitāte, saskaņotu cenu un pieņemamu klientiem un izturīgu mūsu mašīnām. Mēs laipni aicinām jūs apspriest ar mums un iegūt labu gandarījumu.

3. Kā ar jūsu manufaktūru Ķīnā?

RE: RAYMAX, kas atrodas Maanshan pilsētā, AnHui provincē, kas ir vadošais apgabals Ķīnā un arī pasaulē kā metāla plākšņu risinājumu mašīnu centrs. Mēs šajā jomā esam strādājuši apmēram 10 gadus. Bagātīga pieredze šajā jomā ar profesionālu tehnisko atbalstu un orientētu servisu.

Sīkāka informācija

• Slīdņa gājiens (mm): 100 mm
• Automātiskais līmenis: Pilnībā automātisks
• Kakla dziļums (mm): 250 mm
• Mašīnas tips: vērpes stienis, nospiediet bremzi
• Darba galda garums (mm): 3200
• Darba galda platums (mm): 160 mm
• Stāvoklis: Jauns
• Izcelsmes vieta: Anhui, Ķīna
• Materiāls / apstrādāts metāls: nerūsējošais tērauds, alumīnija tērauds, leģētais tērauds, dzelzs tērauds utt
• Automatizācija: Automātiska
• Papildu pakalpojumi: štancēšana
• Gads: 2020
• Svars (KG): 6000
• Motora jauda (kw): 7,5 kw
• Galvenie pārdošanas punkti: daudzfunkcionāls
• Garantija: 3 gadi
• Piemērojamās nozares: Būvmateriālu veikali, Mašīnu remontdarbnīcas, Ražošanas rūpnīcas, Lauku saimniecības, Lietošana mājās, Mazumtirdzniecība, Poligrāfijas veikali, Celtniecības darbi , Enerģētika un kalnrūpniecība
• Izstāžu zāles atrašanās vieta: Ēģipte, Kanāda, Turcija, Itālija, Francija, Vjetnama, Peru, Saūda Arābija, Indonēzija, Pakistāna, Indija, Meksika, Krievija, Spānija, Taizeme, Maroka, Kenija, Dienvidkoreja, Čīle, AAE, Kolumbija, Alžīrija, Rumānija, Bangladeša, Dienvidāfrika, Kazahstāna, Ukraina, Nigērija, Uzbekistāna, Tadžikistāna
• Mārketinga veids: jauns produkts — 2020
• Mašīnu pārbaudes ziņojums: sniegts
• Video izejošā pārbaude: nodrošināta
• Galveno komponentu garantija: 3 gadi
• Galvenās sastāvdaļas: gultnis, motors, sūknis, spiediena tvertne, dzinējs
• Jauda: hidrauliska
• Izejviela: lokšņu plāksne
• Pielietojums: Metāla lokšņu locīšana
• Drošības aizsardzība: Aizsargsargs
• Motors: SIEMENS BEIDE
• Elektroierīce: SCHNEIDER
• Hidrauliskā sistēma: REXROTH
• Nominālais spiediens (kN): 10000
• Sertifikācija: ce
