Automātiskā cauruļu griešanas mašīna 1000w maza darba galda šķiedras lāzergriešanas mašīna

Mašīnas apraksts

Lāzergriešana ir labākā griešanas metode starp dažādajām griešanas tehnoloģijām, ko cilvēki ir apguvuši mūsdienās. Lāzergriešanas priekšrocības ir: neliela termiskā deformācija, augsta griešanas precizitāte, zems trokšņa līmenis, bez piesārņojuma, viegli realizējama automātiskā griešana, lai gan sākotnējie ieguldījumi ir lieli ( trūkums), bet apstrādes izmaksas ir par 50% mazākas nekā mehāniskā apstrāde. Lāzergriešanai kā progresīvai ražošanas tehnoloģijai ir plašs pielietojuma diapazons, elastīgs process, augsta apstrādes precizitāte, laba kvalitāte, tīrs ražošanas process un viegla automatizācijas realizācija, elastība, inteliģence, kā arī produktu kvalitātes un darba ražīguma uzlabošana.

Mašīnas funkcija

1. Mašīna pieņem atvērtu darbagalda struktūru, importētu augstas precizitātes divu piedziņas statni un zobratu un lineāro virzošo sliedi, stabilu transmisiju un augstu precizitāti.

2. Gan gultnei, gan kustīgajai sijai ir integrēta metināšanas struktūra. Gulta tiek termiski apstrādāta 600 ° C temperatūrā un pabeigta ar 12 metru portāla frēzēšanu. To 24 stundas atdzesē krāsnī. Pēc atkausēšanas tas tiek rupjš un pēc tam pakļauts vibrācijas novecošanai, kas var pilnībā novērst metināšanas un apstrādes pielāgošanās spējas, labu stingrību, augstu precizitāti, var ilgstoši izmantot bez deformācijas.

3. X, Y un Z asis visas tiek importētas no Francijas ar servomotoriem ar augstu precizitāti, lielu ātrumu, lielu griezes momentu, lielu inerci, stabilu un izturīgu veiktspēju. Nodrošiniet visas mašīnas lielu ātrumu un paātrinājumu.

4. Tā pieņem īpašu ciparu vadības sistēmu CYPCUT šķiedru lāzergriešanas mašīnai, kuras pamatā ir Windows operētājsistēma, un integrē daudzus īpašus funkciju moduļus lāzergriešanas vadībai ar jaudīgām funkcijām, labu cilvēka un mašīnas saskarni un vienkāršu darbību.

5. CYPNEST Expert Edition ligzdošanas programmatūra ir galvenā tehnoloģija CNC griešanas mašīnām, lai realizētu "pilna laika griešanu, augstas efektivitātes griešanu un augstu ligzdošanas ātrumu". Tā ir galvenā garantija efektīvai materiālu taupīšanai un griešanas efektivitātes uzlabošanai.

6. Griešanas galviņa izmanto īpašas šķiedru lāzera griešanas galviņas, ko ražo starptautiski pazīstami zīmoli un kapacitatīvie sensori, ar augstu sensoru precizitāti, jutīgu reakciju un visstabilāko un uzticamāko veiktspēju. 7. No Vācijas importētais augstas precizitātes elektroniski vadāmais proporcionālais vārsts var precīzi kontrolēt griešanas palīggāzes gaisa spiedienu, lai sasniegtu vislabāko griešanas efektu.

Mašīnu sastāvdaļas

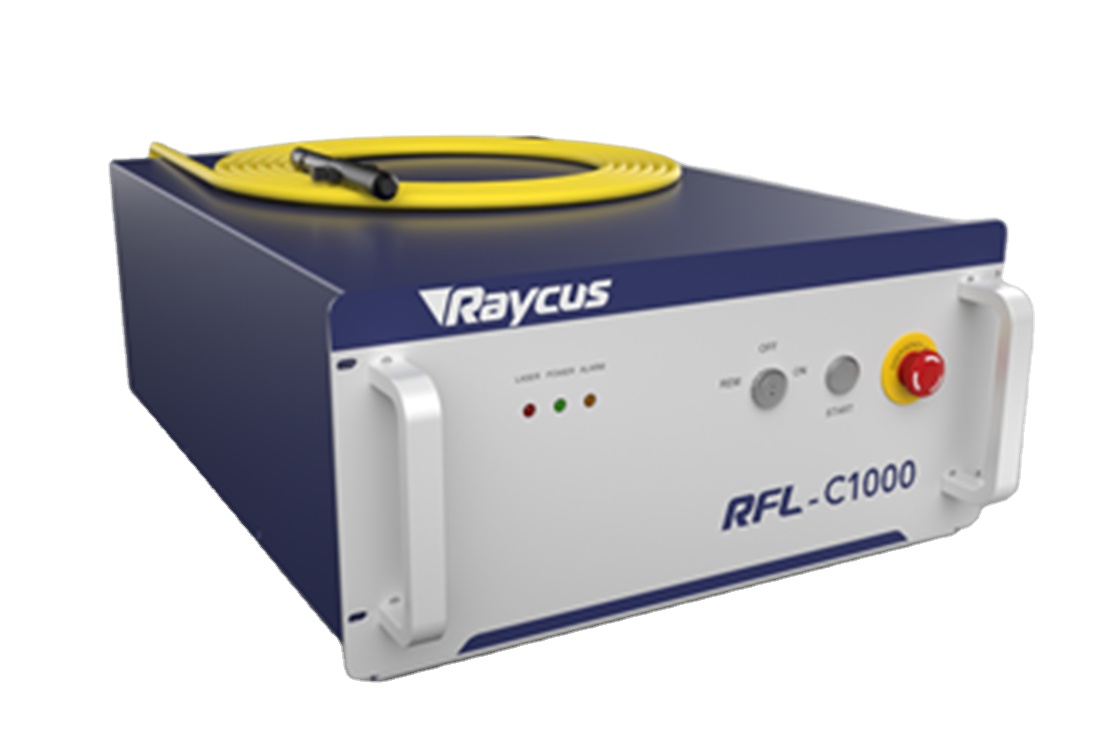

Raycus RFL-C1000 šķiedru lāzera avots

• Lieliska staru kvalitāte (BPP)

• Pastāvīgs BPP pilnā jaudas diapazonā

• Izmantojiet lielu fokusa attālumu, lai joprojām iegūtu nelielu punktu

• Elektrooptiskās konversijas efektivitāte>25%

• Darbība bez apkopes

• Moduļu dizains, "plug and play"

• Mazs izmērs un vienkārša uzstādīšana

• Sūkņa avota kalpošanas laiks >100 000 stundas

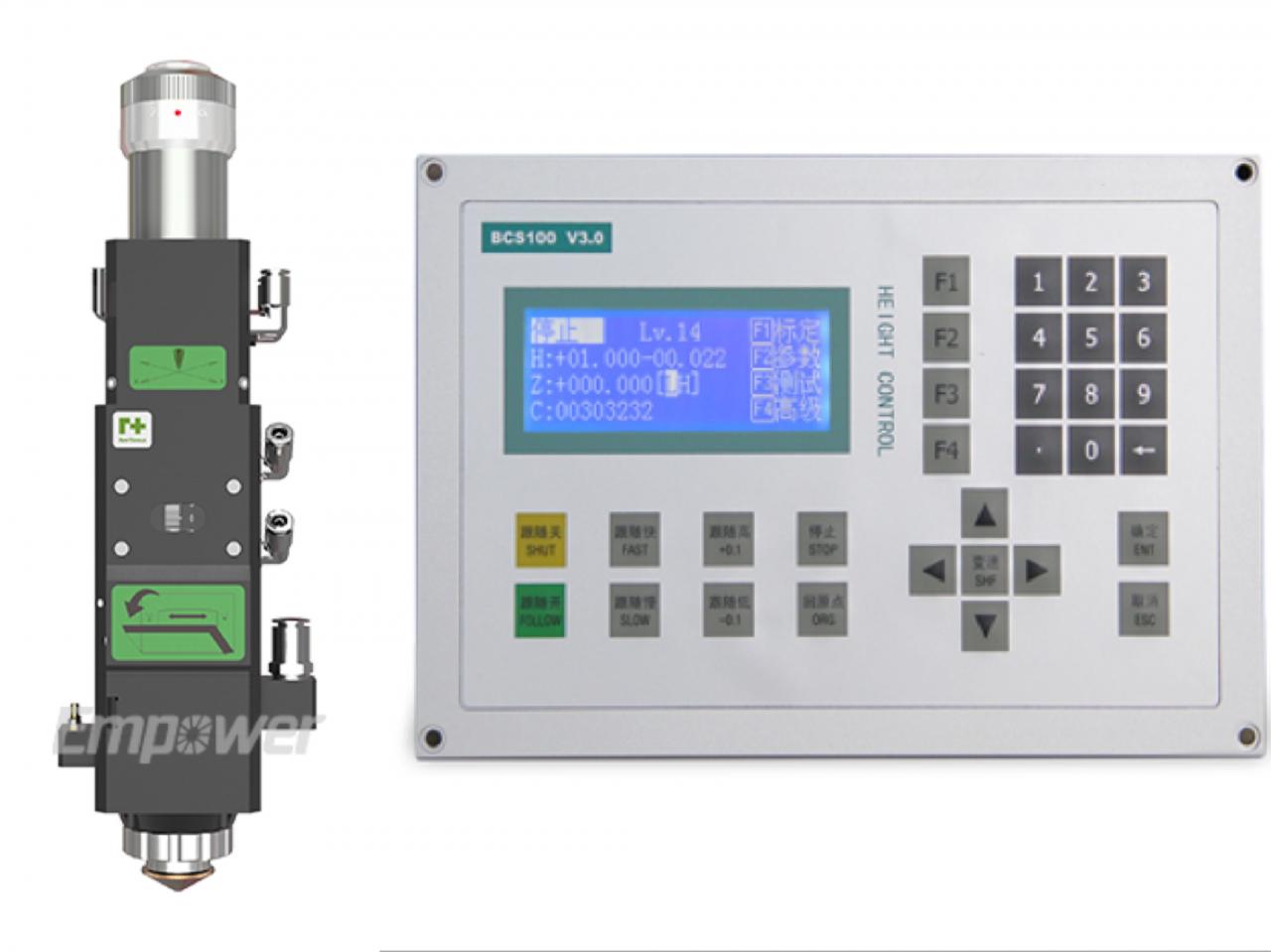

Griešanas galva un augstuma regulators

• Pieejams ar kapacitatīvo augstuma sensoru.

• Temperatūras sensori aizsargā optiku un samazina pārkaršanas iespēju.

• 10 mm objektīva kustība, lai iestatītu fokusu.

• Ātra un ērta piekļuve vāka stiklam.

• Elastīgs dizains, lai optimizētu vietas izmēru.

• Vienmērīga palīggāzes plūsma.

• Kompakts, viegls dizains.

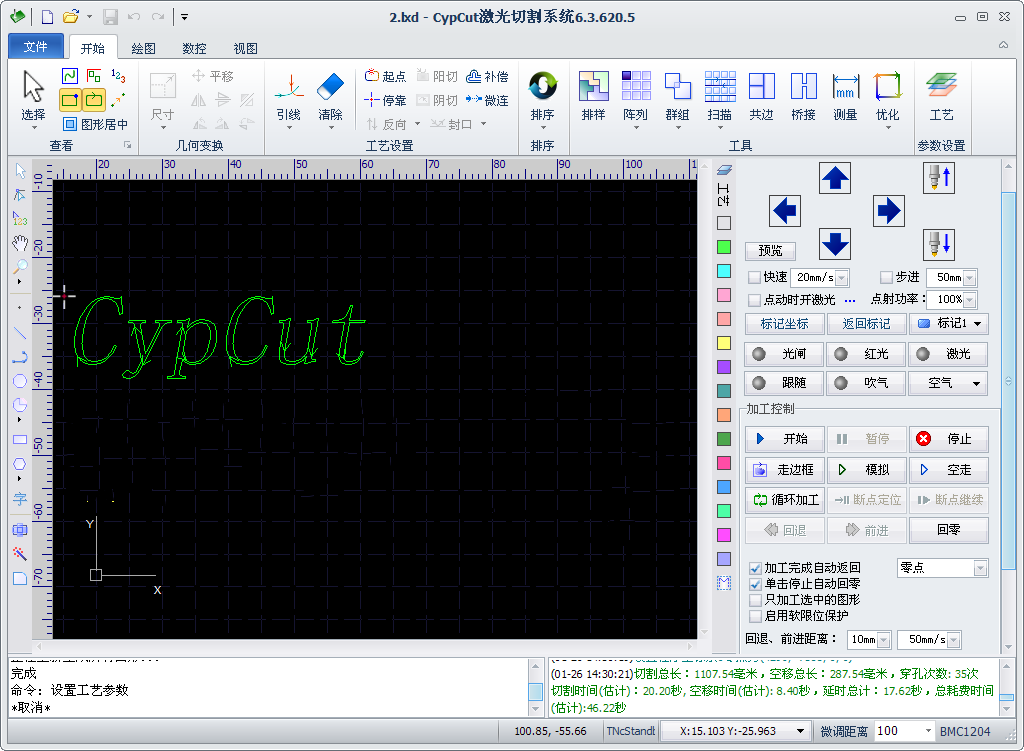

Cypcut griešanas sistēma

• Automātiska augstuma regulēšana

• Programmatūras aizsardzība

• Lāzera staru jaudas kontrole

• Pēkšņas izslēgšanas punkta atsākšanas funkcija

• Frog jump un Auto malu pozicionēšanas funkcija

• Reāllaika reakcija, lai izvairītos no signāla aizkavēšanās, kas izraisa apaļu malu

Specifikācija

Galveno komponentu saraksts
Nē.	Komponenta nosaukums	Ražotājs - izcelsmes vieta
1	Darbgalds	Plākšņu metināšanas darbgalds - Dahan
2	Mašīnas stars	Alumīnija sija - Dahan
3	Šķiedru lāzera avots	Raycus/Max 1000W — Ķīna
4	Lāzera galva	Raytools — Ķīna
5	Griešanas sistēma	Cypcut - Ķīna
6	Servo motors un vadītājs	Schneider - Francija
7	Ātruma reduktors	Shimpo - Japāna
8	Vadošās sliedes	Hiwin — Taivāna
9	Rack & Zona	YYC no Taivānas
10	Proporcionālais vārsts	SMC — Japāna
11	Čilotājs	Hanli — Ķīna

Specifikācijas
Lāzera jauda	1000W
Griešanas laukums (mm) (L × W)	3000 mm × 1500 mm
Maksimālais griešanas ātrums (m/min)	120 m/min
Maksimālais paātrinājums	1,5 G
Pozicionēšanas precizitāte	±0.03mmmm
Atkārtojamības precizitāte	±0,02 mm
Minimālais līnijas platums	0,15 mm
Maksimālais griešanas dziļums (viegls tērauds)	12 mm
Nerūsējošais tērauds N2	5 mm
Alumīnijs	3 mm
Braukšanas ceļš	Importēts servomotors
Pārraides veids	Importēts zobrata un zobrata dubultvadītājs
Elektriskās prasības	380V/50Hz.60Amp
Elektrības patēriņš	12KW
Darba daļas svars	800 kg
Svars	5500 kg
Kontūras izmērs (mm)	4800 mm × 2700 mm × 1900 mm (G × P × A)
Kontūras izmērs ar palešu mainītāju (mm)	8400 mm × 3000 mm × 2100 mm (G × P × A)

Priekšrocības un pielietojumi

Priekšrocības:

1, izmaksu ietaupījums uz enerģijas patēriņu / tikai 20-30% no CO2 lāzergriešanas mašīnas ar tādu pašu jaudu.

2, Elastība un precīza vienkāršu vai sarežģītu detaļu griešana

3, pieņem importēto pasaules zīmolu šķiedru lāzeru / kalpošanas laiks pārsniedz 100 000 stundas

4, importēts servomotors un pārnesumu sistēma nodrošina precīzu griešanu

5, augstas kvalitātes griezums bez papildu apdares

6, lielāks griešanas ātrums un efektivitāte, griešanas plāksnes ātrums pārsniedz 10 metrus minūtē

7, bezkontakta griezums, kas nozīmē, ka materiālam nav zīmju vai piesārņojuma

8, Spēja griezt praktiski jebkuru lokšņu metālu

PIETEIKUMS:

PIEMĒROJAMIE MATERIĀLI: Nerūsējošais tērauds, oglekļa tērauds, leģētais tērauds, silīcija tērauds, atsperu tērauds, alumīnijs, alumīnija sakausējums, cinkota loksne un citas metāla caurules un caurules.

PIEMĒROJAMĀ NOZARES NOZARES: To plaši izmanto rūpniecisko cauruļvadu apstrādē, sprādziendrošā iekārtā, militārajā rūpniecībā, ķīmiskajā rūpniecībā, naftas izpētē, lampās un laternās, metāla apstrādē, dzelzs izstrādājumos, celtniecībā utt.

Mūsu pakalpojumi un priekšrocības

Mūsu pakalpojums

1. Divu gadu garantija šai šķiedru lāzera iekārtai un šķiedru lāzera daļām; Viena gada garantija citām mašīnām un detaļām.

2. 24 stundu profesionāls tiešsaistes tehniskais atbalsts.

3. Kvalificēts inženieris palīdzēs klientam atrisināt problēmu ar TM, Whatsapp laikā, kad problēma notiks.

4. Bezmaksas programmatūras atjauninājums.

5. Mūža apkope un rezerves daļu piegāde.

Mūsu priekšrocības

1. Alibaba autentifikācijas uzņēmums

2. 12 gadu eksporta pieredze

3. 20 gadu ražošanas pieredze

4. OEM un ODM pakalpojums

5. 24 stundu tiešsaistes pakalpojums

6. Dīleru tīkls visā pasaulē

Sīkāka informācija

• Pielietojums: LĀZERA GRIEŠANA
• Piemērojamais materiāls: metāls
• Stāvoklis: Jauns
• Lāzera tips: šķiedru lāzers
• Griešanas laukums: 3000*1500mm
• Griešanas ātrums: 120m/min
• Atbalstītais grafiskais formāts: DXF
• Griešanas biezums: 1-10 mm
• CNC vai nē: Jā
• Dzesēšanas režīms: ŪDENS DZESĒŠANA
• Vadības programmatūra: Cypcut
• Lāzera avota zīmols: Raycus/IPG/Max
• Lāzergalvas zīmols: Raytools/Precitec
• Servo motora zīmols: Yaskawa
• Vadošās sliedes Zīmols: HIWIN
• Vadības sistēmas zīmols: Cypcut
• Svars (KG): 5500 KG
• Galvenie pārdošanas punkti: ilgs kalpošanas laiks
• Optisko lēcu zīmols: Raytools
• Garantija: 1 gads
• Piemērojamās nozares: rūpnīca, lokšņu metāla apstrāde
• Mašīnu pārbaudes ziņojums: sniegts
• Video izejošā pārbaude: nodrošināta
• Galveno komponentu garantija: 2 gadi
• Galvenās sastāvdaļas: lāzera avots
• Maksimālais griešanas ātrums (m/min): 120 m/min
• Maksimālais paātrinājums: 1,5 G
• Pozicionēšanas precizitāte: ±0,03mmmm
• Atkārtojamības precizitāte: ±0,02mm
• Minimālais līnijas platums: 0,15 mm
• Maksimālais griešanas dziļums (vieglais tērauds): 12 mm
• Nerūsējošais tērauds N2: 5 mm
• Alumīnijs: 3 mm
• Elektriskās prasības: 380V/50Hz.60Amp
• Kontūras izmērs ar palešu mainītāju (mm): 8400mm*3000mm*2100mm (G*P*A)
• Sertifikācija: Sgs
• Nodrošināts pēcpārdošanas pakalpojums: tiešsaistes atbalsts, bezmaksas rezerves daļas, video tehniskais atbalsts
• Pēc garantijas serviss: video tehniskais atbalsts, bez servisa, tiešsaistes atbalsts, rezerves daļas, uz vietas apkopes un remonta serviss
