4 ass Cnc tandēma presēšanas bremze ar Delem Da58t 2d grafisko kontrolieri

Produktu apraksts

CNC Synchro Tandem Press bremzēm tiek izmantoti 2 vienādi presbremžu modeļi, kas apvienoti garākas loksnes, īpaši garākas par 8 m, liekšanai, 2 mašīnas var būt neatkarīgas lieces, lai nodrošinātu augstas produktivitātes īsu metāla liekšanu, tas izmanto to pašu kontrolieri ar sinhrono tehnoloģiju; dažādus modeļus var apvienot arī ar tandēma opcijām, viena liela prese liekot biezas&lielākas daļas, viena maza preses locīšana plānos&mazos profilus, var strādāt kopā garāku detaļu locīšanu ar saprātīgu dizainu uz 2 dažāda izmēra mašīnām.

Galvenās iezīmes

• Uzlabots proporcionālais vārsts kontrolē hidrauliskos cilindrus, lai tie darbotos sinhroni un sasniegtu precīzu atkārtojamības veiktspēju

• Jābūt iespējai kontrolēt nejaušā gājiena punktā

• Atkārtojamības precizitāte /-0,01 mm, paralēlisma precizitāte /-0,02 mm

• Izlieces kompensācijas galds vai kronēšanas sistēma augstai precizitātei

• Holland Delem DA58T CNC kopā ar lineāro skalu, Bosch-Rexroth vārstiem, servomotoriem un citiem slaveniem zīmola elementiem, lai nodrošinātu izcilu veiktspēju

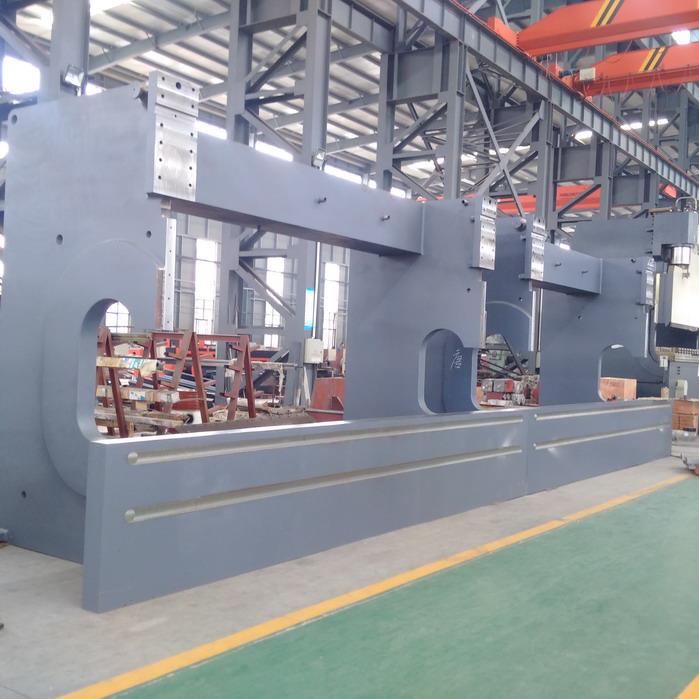

Mašīnas bloks

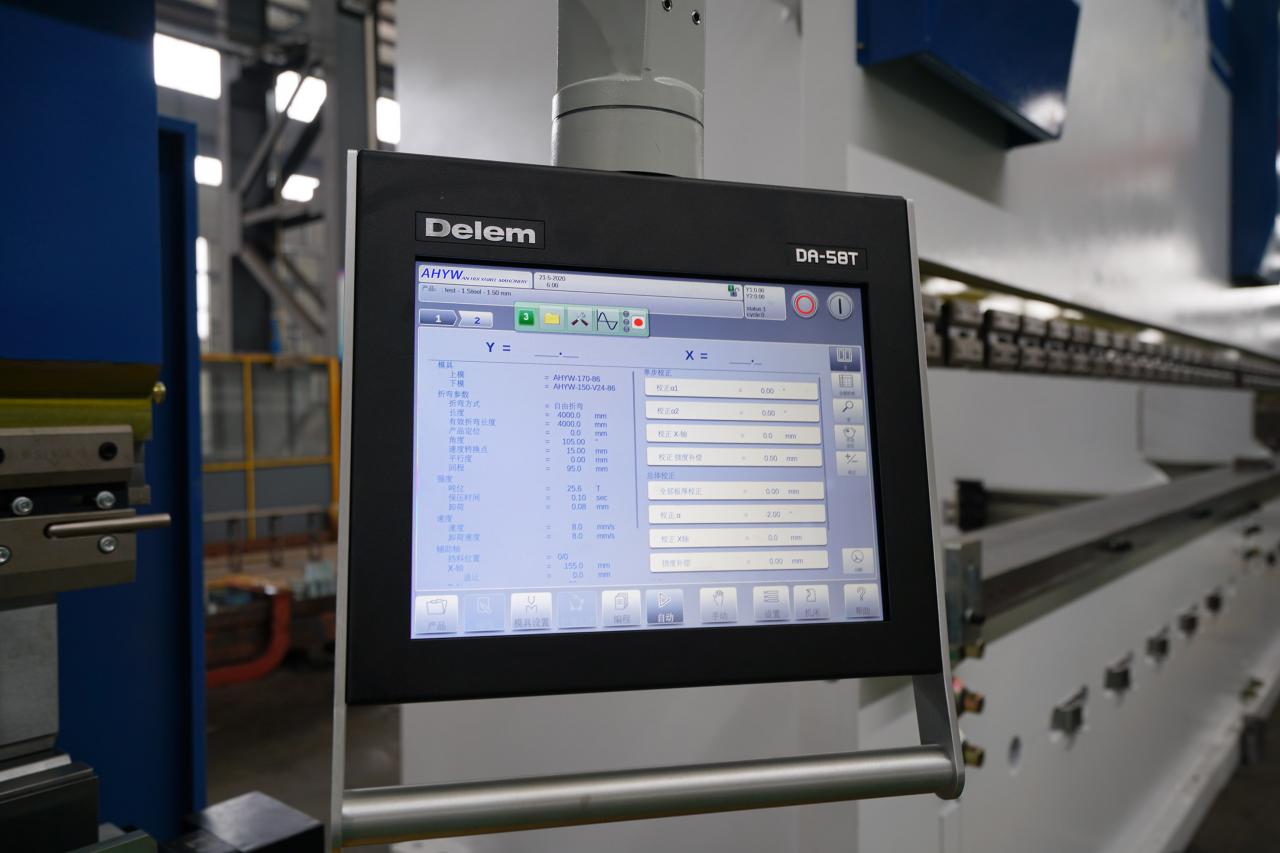

Šīs sērijas cnc presēšanas bremzēm ir stingrs rāmis, kas nodrošina minimālu novirzi zem slodzes. Mašīnmetināšanu veic ar metināšanas aparātu un metināšanas robotiem. Pēc metināšanas mēs veicam stresa mazināšanas procesu ar vibrācijas sistēmu. Pēc spriedzes samazināšanas procesa mašīnas rāmis precizitātes nodrošināšanai nonāk CNC 5 asu apstrādes centros. Visas atsauces virsmas un savienojuma caurumi ir apstrādāti. Ar visiem šiem procesiem mašīnas rāmja jutība tiek aizsargāta uz ilgu kalpošanas laiku. DELEM DA58T 2D grafiskais skārienekrāna CNC Preses bremžu kontrolleris

■ 2D grafiskā skārienekrāna programmēšana

■ 15 collu augstas izšķirtspējas krāsu TFT

■ Liekumu secības aprēķins

■ Kronēšanas kontrole

■ Servo un frekvences pārveidotāja vadība

■ Uzlaboti Y ass vadības algoritmi slēgta un atvērta cikla vārstiem.

■ USB, perifērijas interfarcēšana

■ Profle-T bezsaistes programmatūra

Sīkāka informācija Attēli

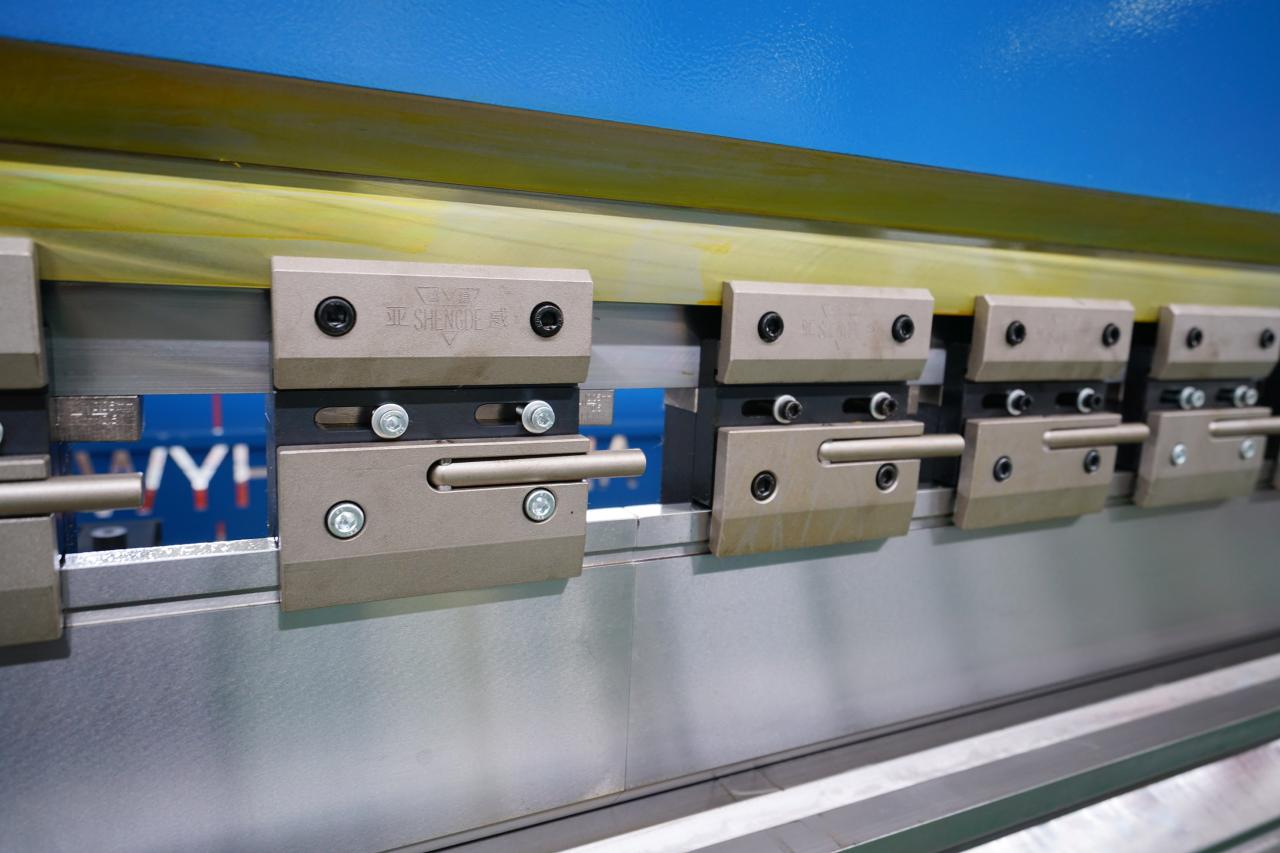

Mehāniskās ātrās skavas

Izmantojot mehānisko ātro skavu augšējiem presformiem, matricu maiņa ir ērtāka un drošāka.

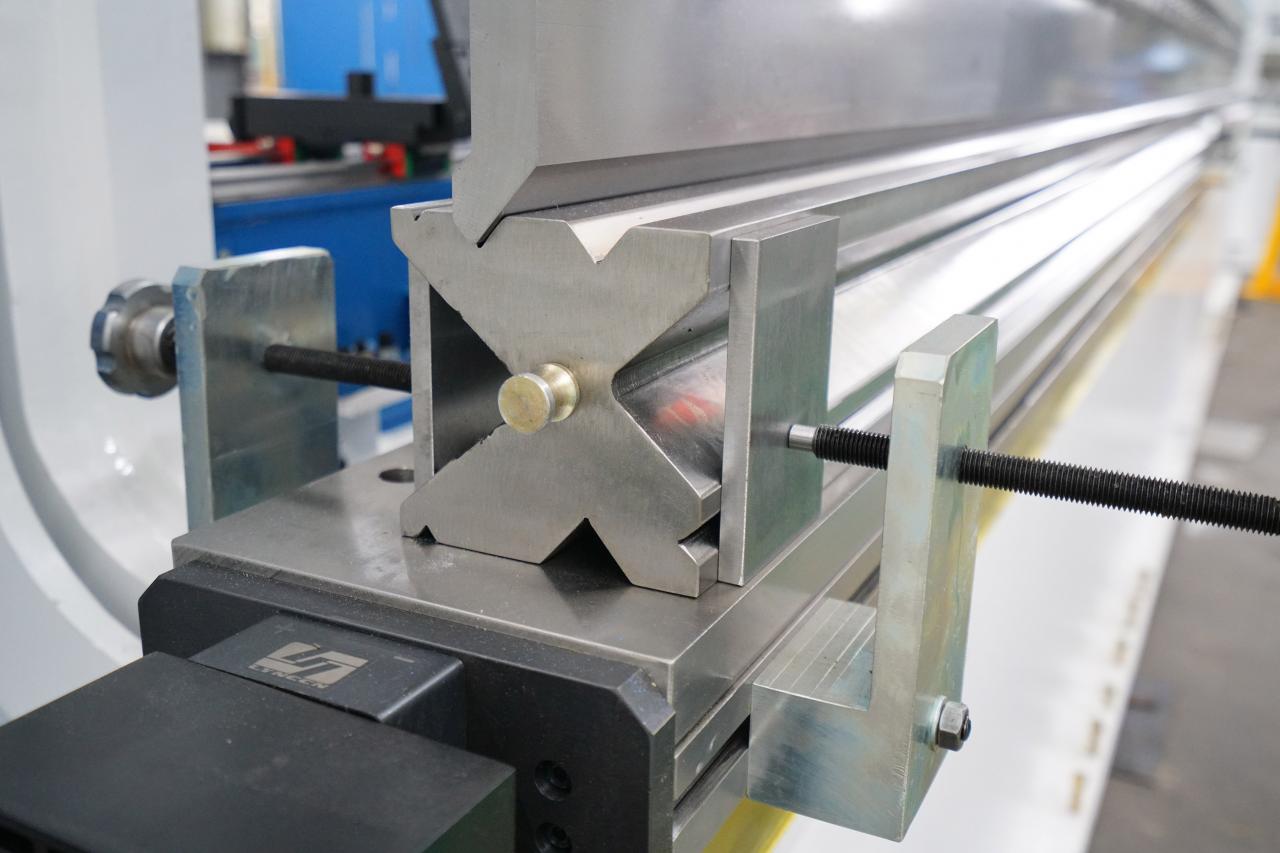

42Crmo instrumenti

Preses bremžu presformas ir izgatavotas no 42Crmo tērauda, un termiskās apstrādes temperatūra ir līdz 42 °, nodrošinot veidnes kalpošanas laiku.

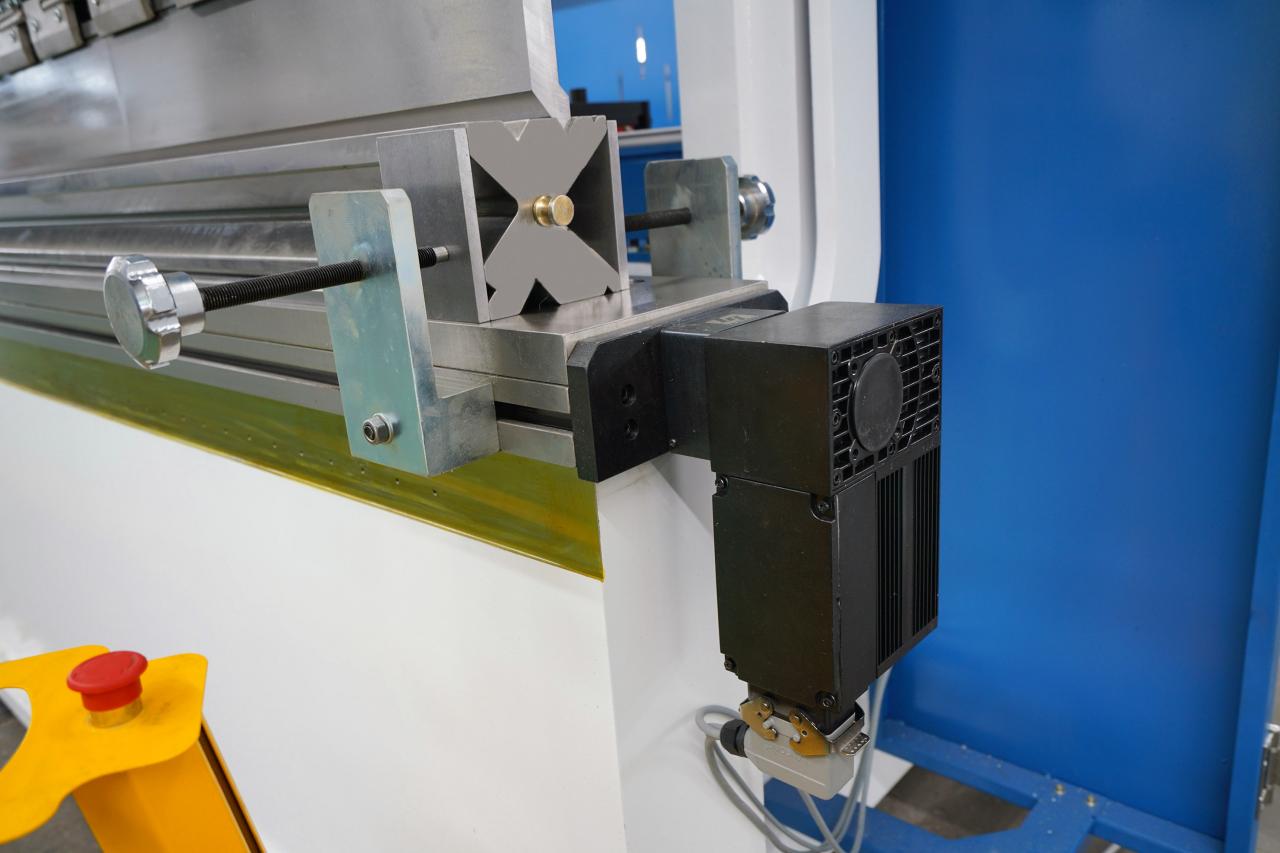

Mehāniskā vainagošanas kompensācija

Mehāniskā kompensācija nodrošina precīzu novirzes kompensāciju visā galda garumā.

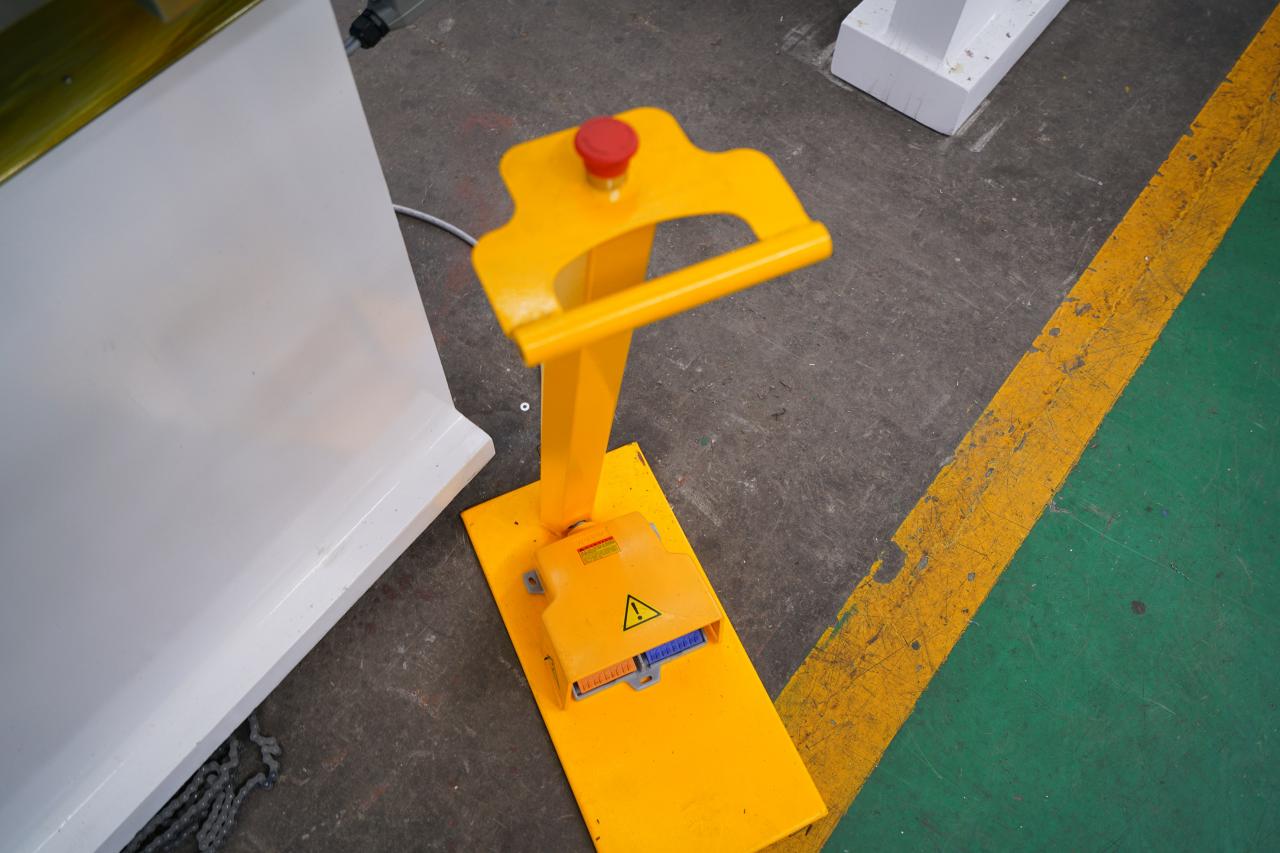

KACON pedāļa slēdzis

KACON pedāļa slēdzis no Dienvidkorejas uzlabo kalpošanas laiku un darbības jutīgumu.

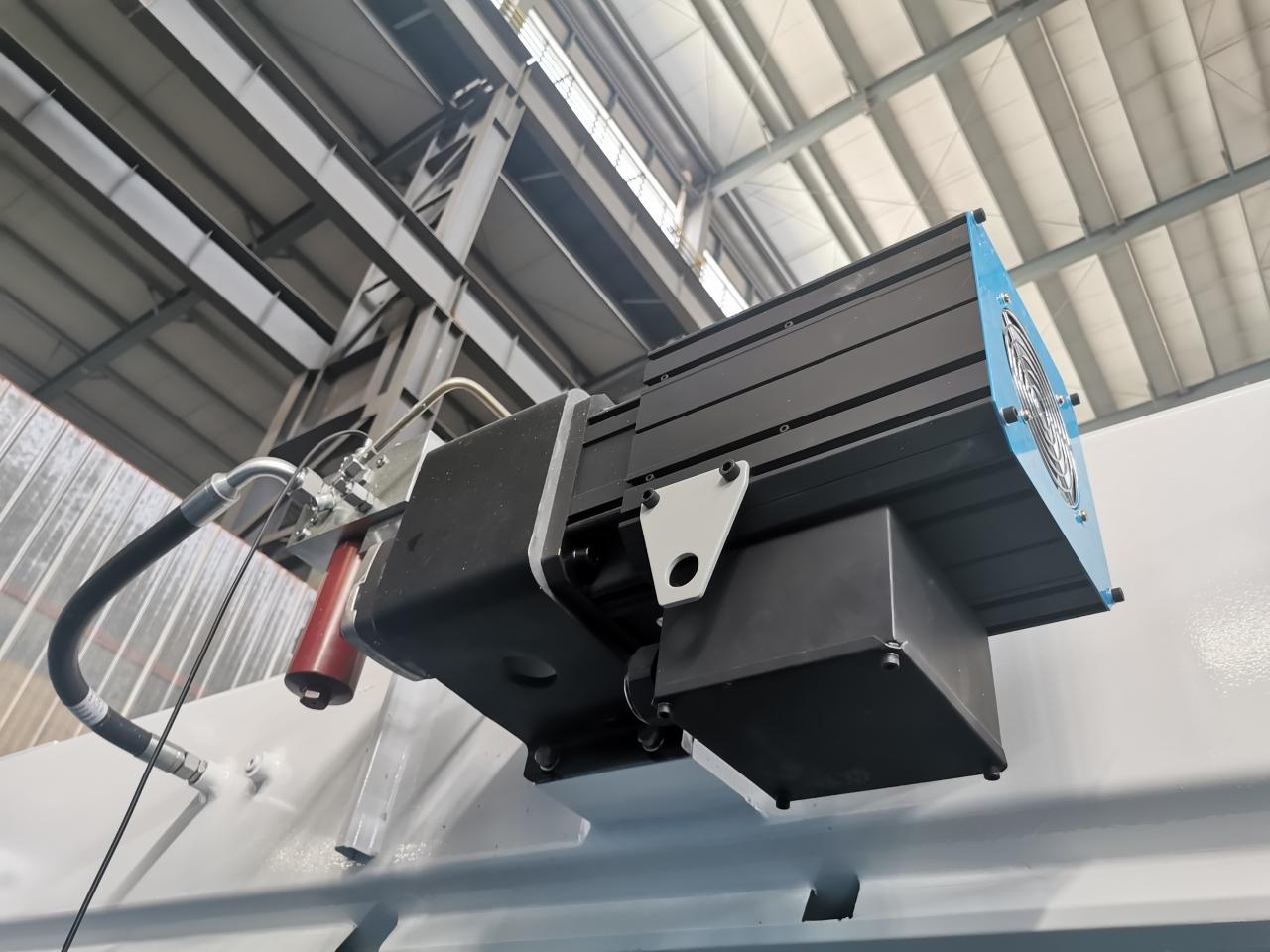

Servo motors

Panasonic/Yaskawa servomotors un draiveris nodrošina izcilu veiktspēju lielā ātrumā.

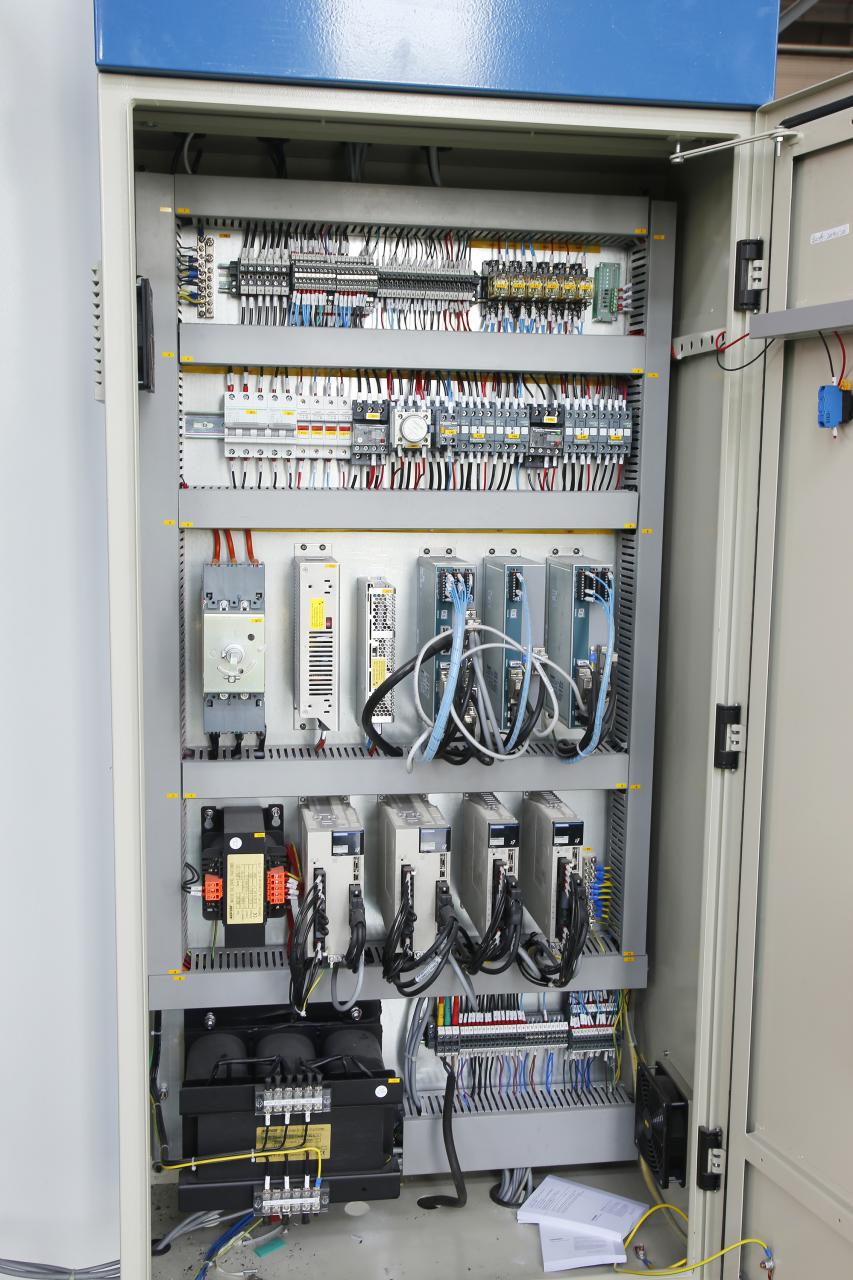

Francija Schneider Electrics

Stabila France Schneider elektrība, Panasonic Servo piedziņa, lai uzlabotu X, Y ass pozicionēšanas precizitāti.

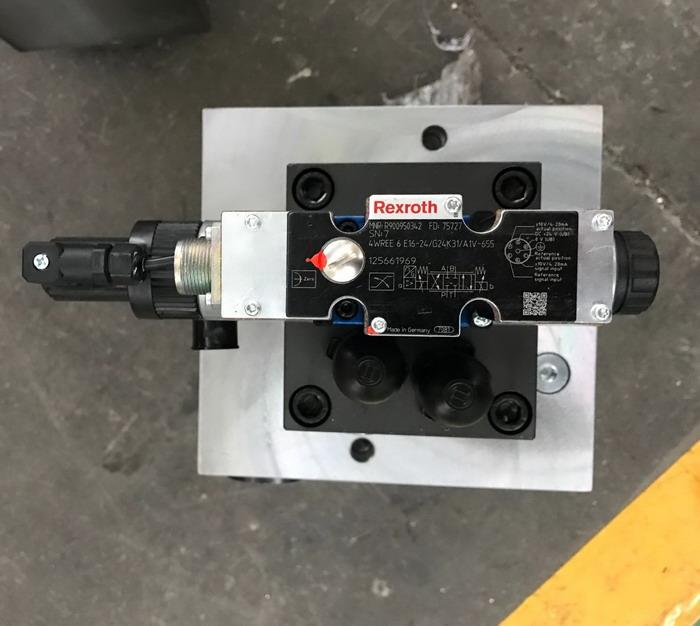

Bosch Rexroth hidrauliskā sistēma

Vācija Bosch Rexroth integrētais hidrauliskais vārstu bloks.

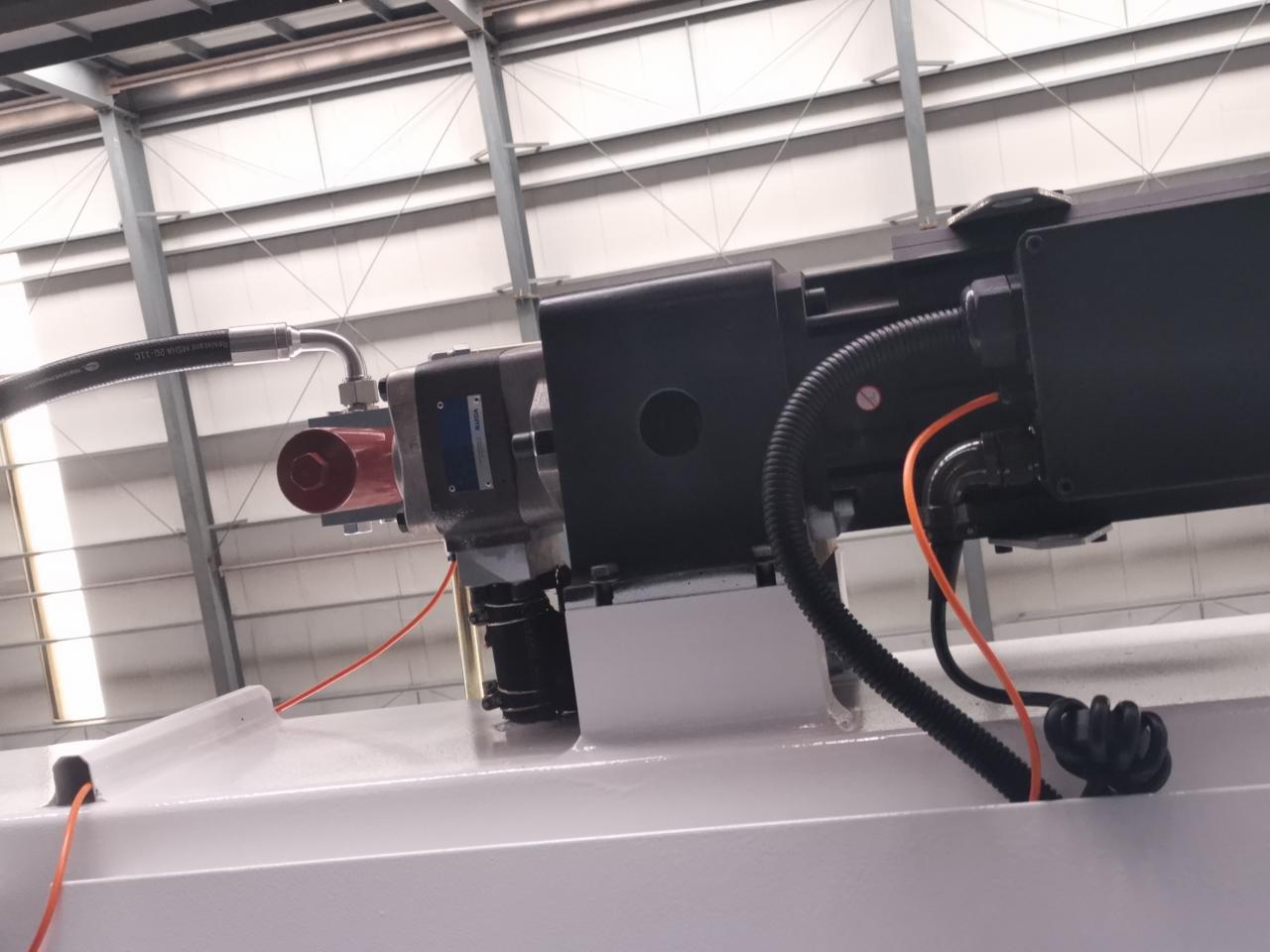

Vācija VOITH Eļļas sūknis

Vācijas VOITH/Hoerbiger eļļas sūkņa izmantošana garantē eļļas kalpošanas laiku un samazina troksni darba laikā.

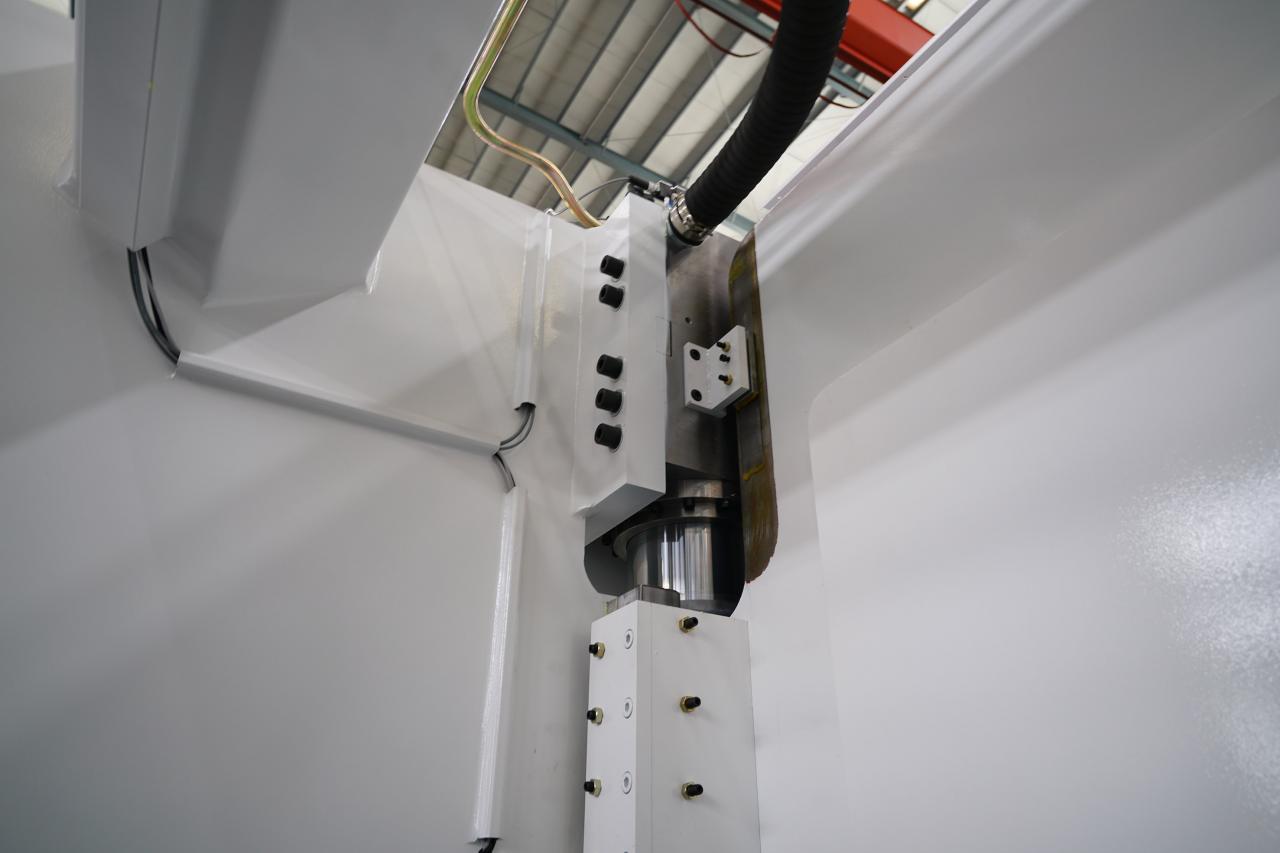

Double Ram Guide

Double Ram rokasgrāmata eļļas augšup un lejup

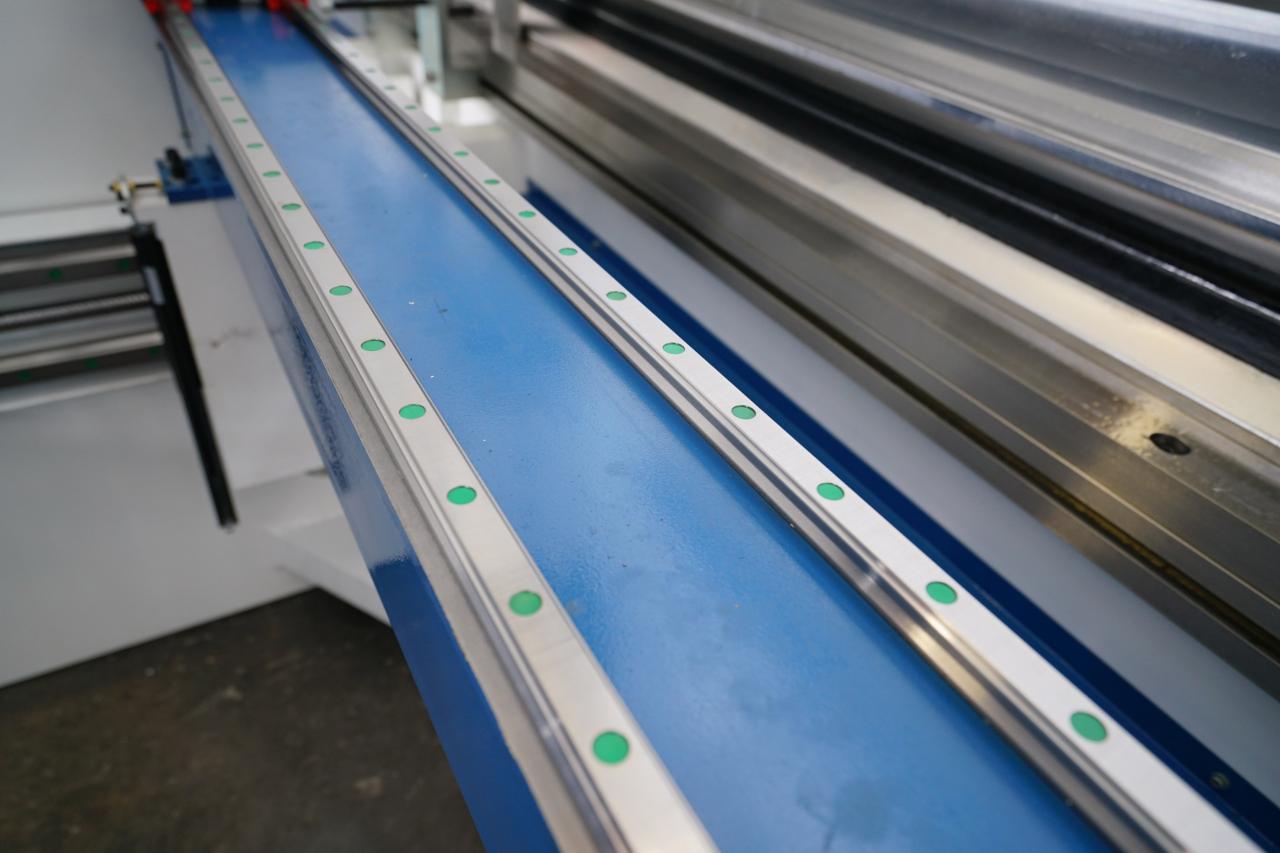

Divkāršs lineārs ceļvedis

Dubultā lineārā vadotne CNC Press Bremžu pirksti aptur kustību.

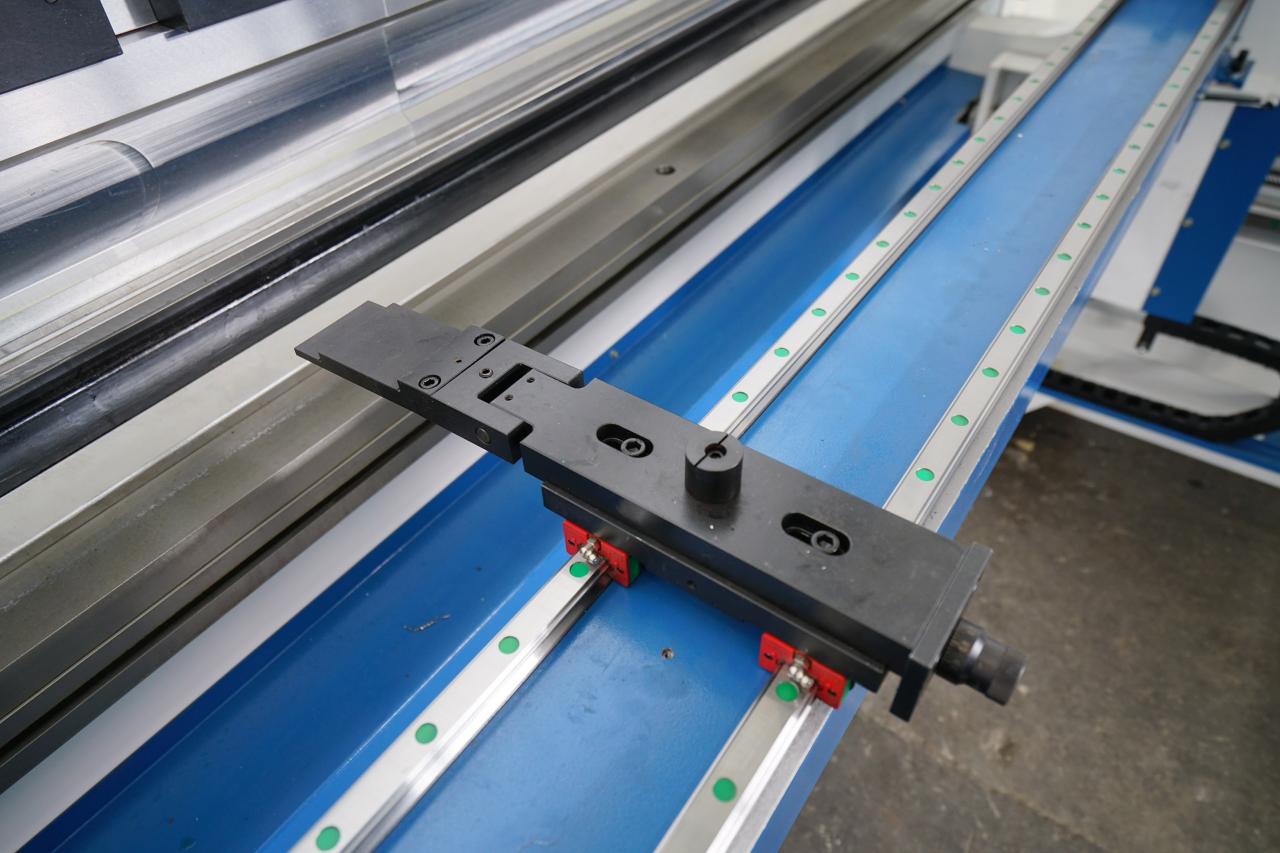

Aizmugures pirksti

RAYMAX Z1&Z2 Automātiski nospiežot bremžu aizmugures mērītājs, kas pārvietojas uz dubultās lineārās vadotnes.

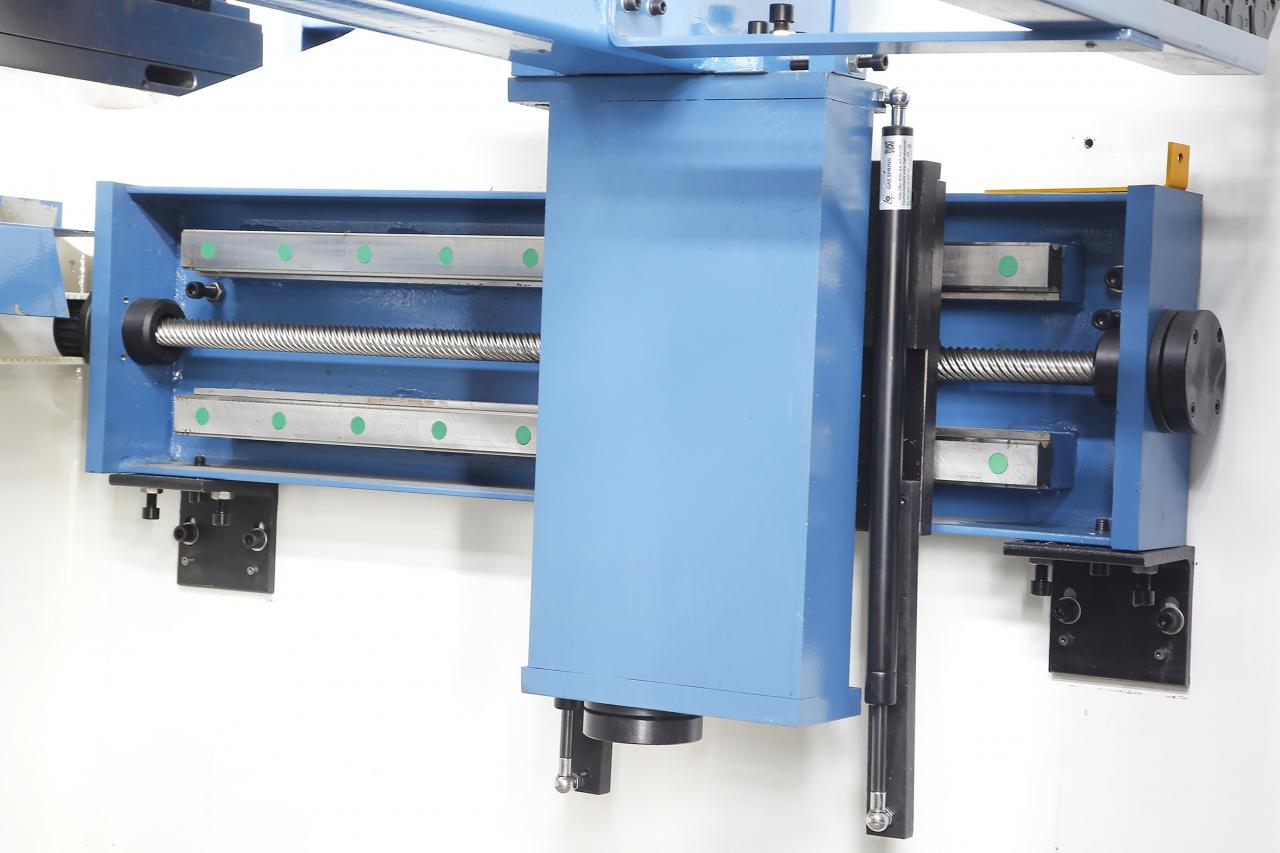

Lodveida skrūve un lineārā vadotne

HIWIN lodveida skrūves un lineārās vadotnes izmantošana, lai uzlabotu mašīnas aizmugures precizitāti.

Divkāršs lineārs ceļvedis

Dubultā lineārā vadotne CNC Press Bremžu pirksti aptur kustību.

Aizmugures pirksti

RAYMAX Z1&Z2 Automātiski nospiežot bremžu aizmugures mērītājs, kas pārvietojas uz dubultās lineārās vadotnes.

Lodveida skrūve un lineārā vadotne

HIWIN lodveida skrūves un lineārās vadotnes izmantošana, lai uzlabotu mašīnas aizmugures precizitāti.

NEOBLIGĀTI

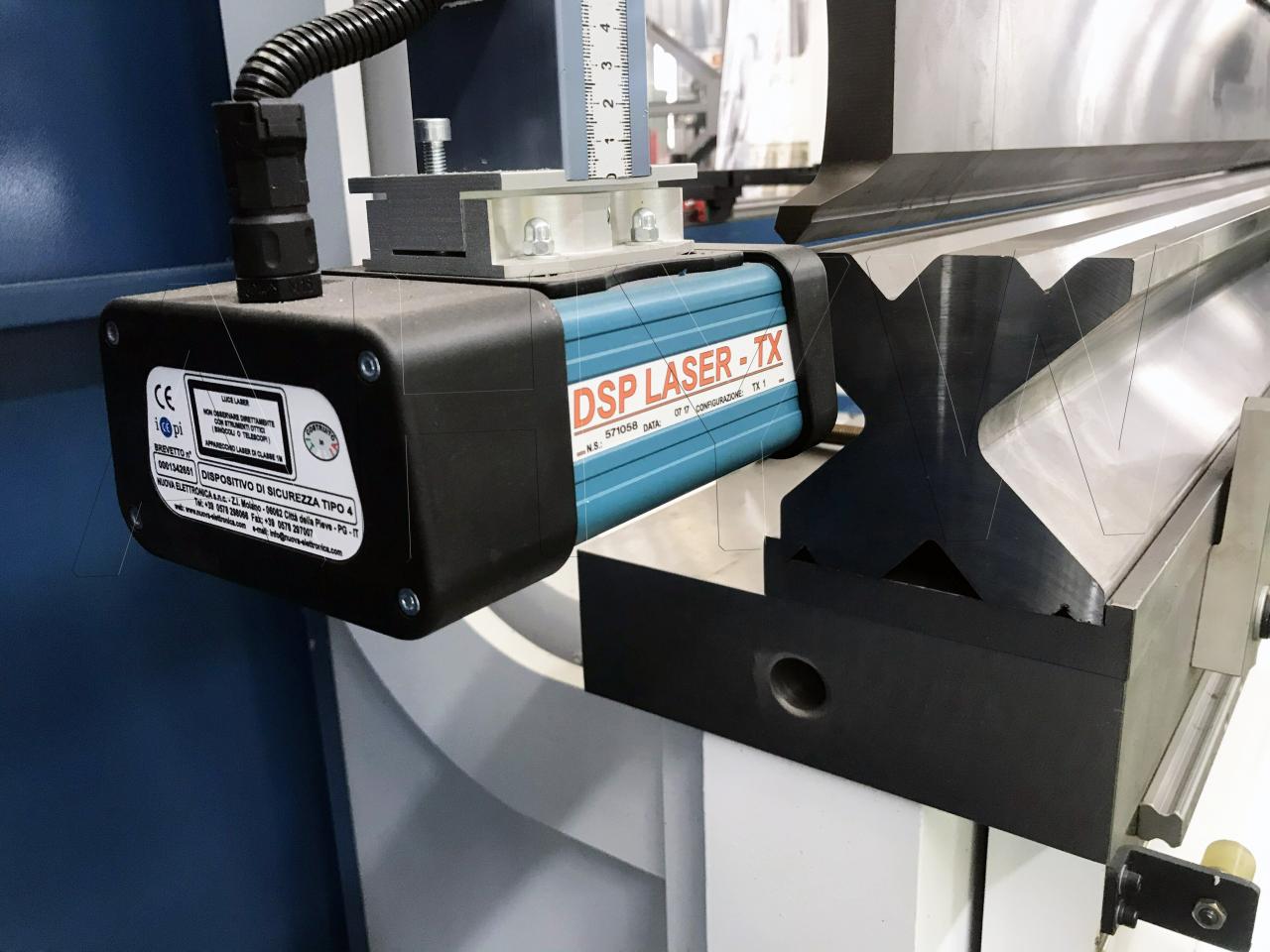

Itālija DSP lāzera apsardzes sistēma

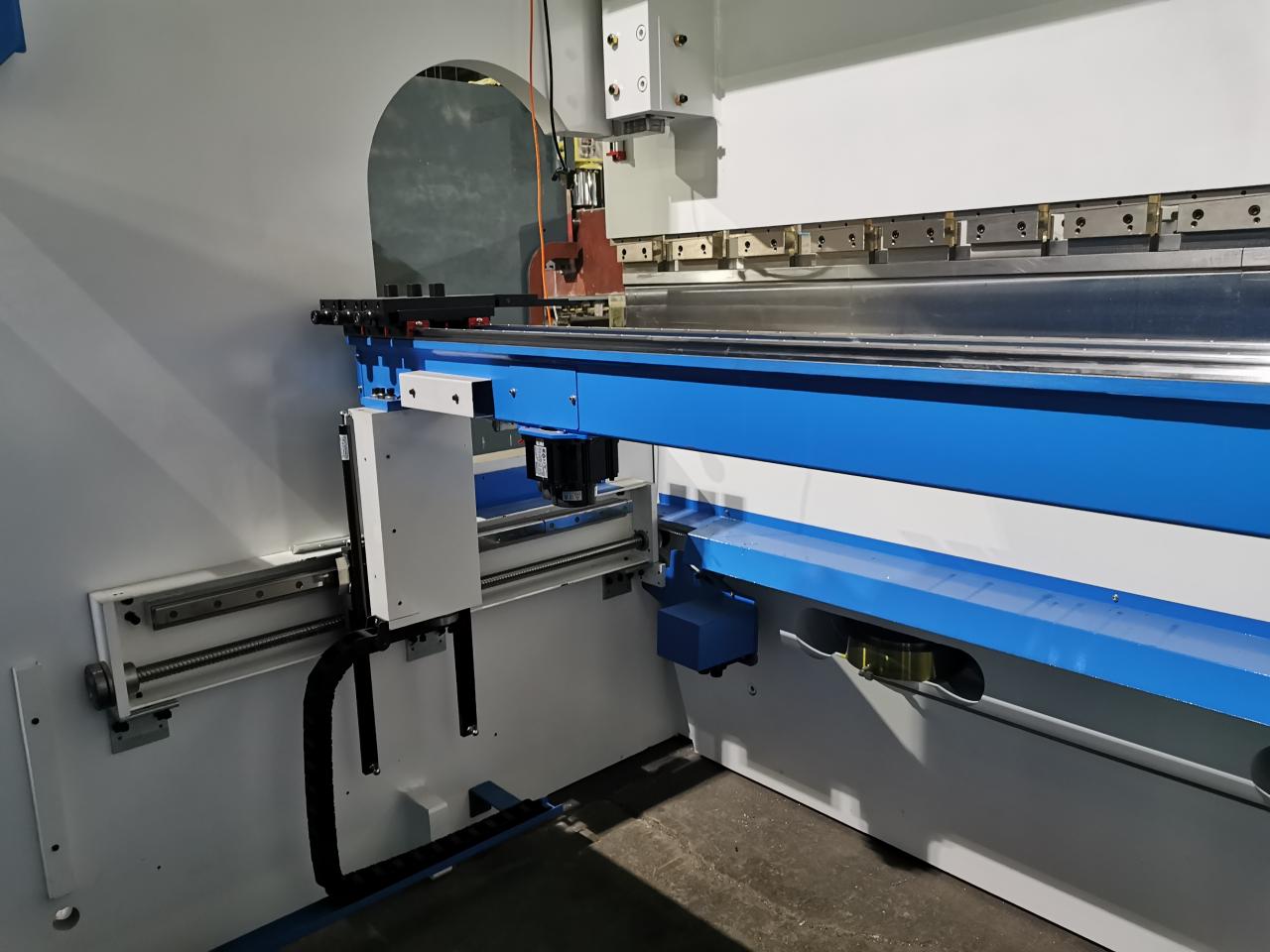

R Axis Backgauge uz augšu un uz leju

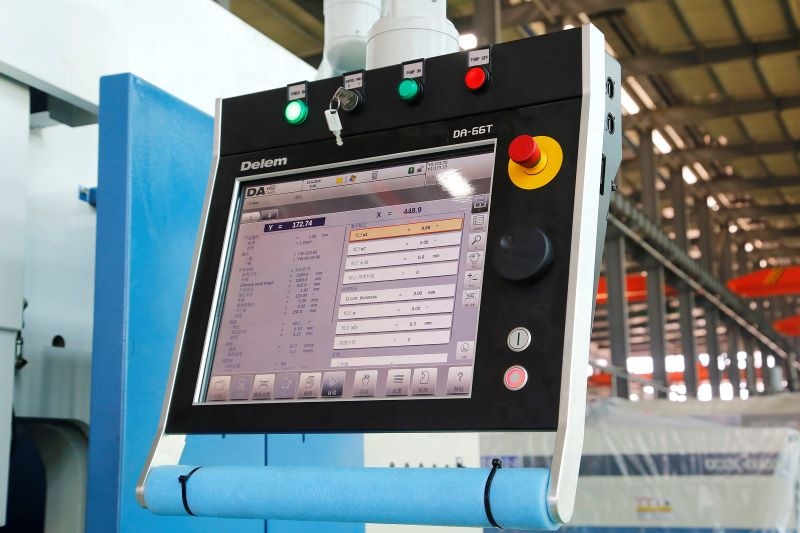

DELEM kontrolieris DA66T ar 8 1 asīm

Izvēles sānu stabu ekstrakcijas ierīces

Izvēles eļļas dzesētājs

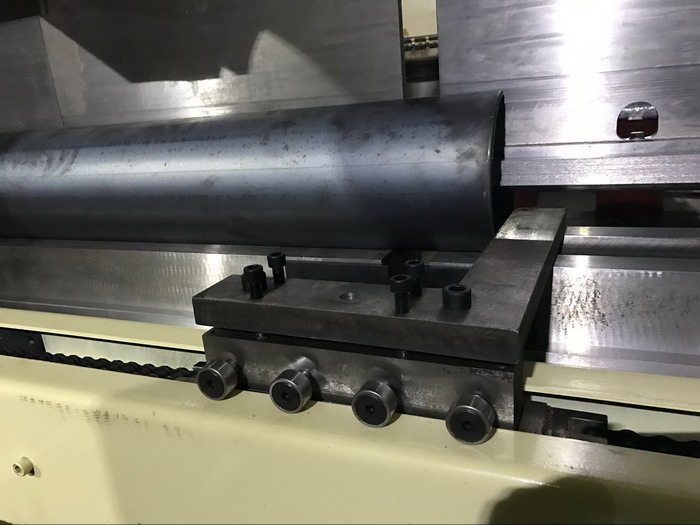

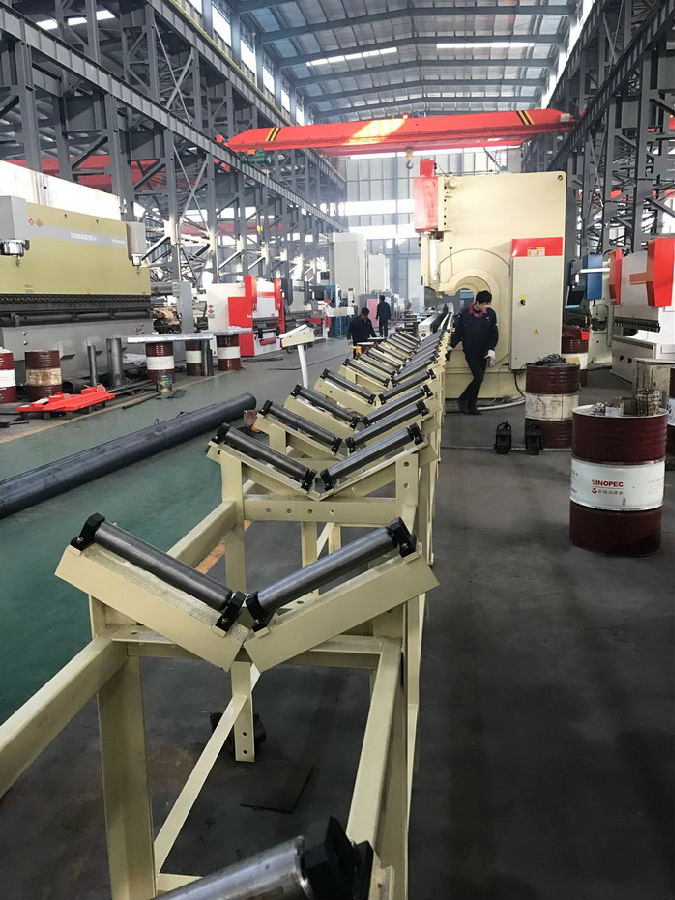

Smags sānu atbalsts ar rullīšiem

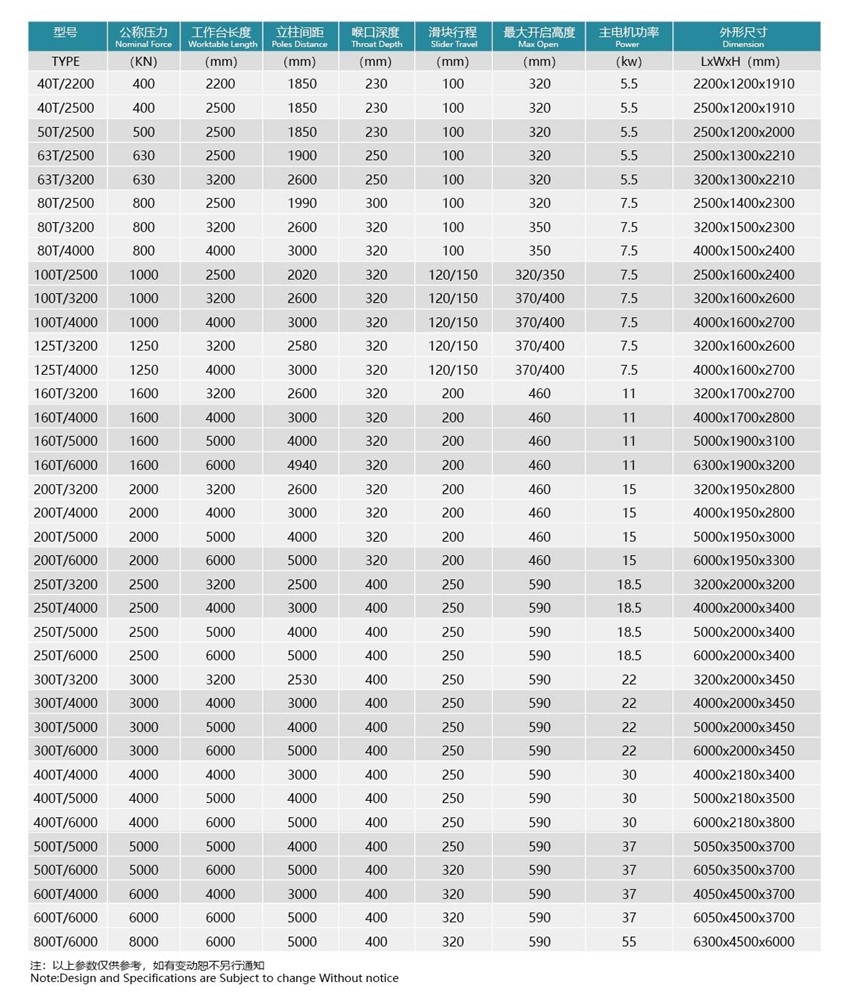

Tehniskie parametri
Mūsu pakalpojums

Pirmspārdošanas servisa tehniskais un pārdošanas komandas darbs

* Uzziņu un konsultāciju atbalsts.
* Iesakiet risinājumu
* Apskatiet mūsu rūpnīcu.

Pēcpārdošanas servisa inženieri un pārdevēji sadarbojas

* Apmācība, kā uzstādīt iekārtu un lietot iekārtu.
* Inženieri ir pieejami mašīnu apkalpošanai ārzemēs.

FAQ

Q1. Vai jūs esat rūpnīca vai tirdzniecības uzņēmums?

A: RAYMAX ir profesionāls presēšanas bremžu, griešanas mašīnu, šķiedru lāzera griešanas mašīnu un citu lokšņu metāla apstrādes iekārtu ražotājs. Mums ir vairāk nekā 15 gadu ražošanas pieredze, un mūsu produkti tika eksportēti uz vairāk nekā 90 valstīm un reģioniem.

Q2. Šī ir pirmā reize, kad izmantoju šāda veida iekārtu, vai tā ir viegli lietojama?

A: Detalizētas uzstādīšanas un ekspluatācijas instrukcijas jums tiek nosūtītas bez maksas kopā ar mašīnu. Mūsu rūpnīcā tiek piedāvāti bezmaksas apmācības kursi. Inženieri ir pieejami, lai apkalpotu ārzemēs, taču visi izdevumi ir jāsedz jums. Tiek nodrošināts video tehniskais atbalsts un tiešsaistes atbalsts, 24 stundu tehniskais atbalsts zvanot, video un e-pastā.

Q3. Kāds ir jūsu parastais izpildes laiks?

A: Parasta pasūtījuma izpildes laiks parasti ir 25–30 dienas. Tomēr tas ir atkarīgs no vairākiem faktoriem, tostarp pasūtījuma lieluma, mašīnas modeļa, sagataves sarežģītības un veikala noslodzes. Pie visiem piedāvājumiem ir norādīti izpildes laiki. Lūdzu, informējiet mūs, ja ir nepieciešams steidzams pasūtījums, un mēs parasti varam to izpildīt.

Sīkāka informācija

• Slīdņa gājiens (mm): 200 mm
• Automātiskais līmenis: Pilnībā automātisks
• Kakla dziļums (mm): 400 mm
• Mašīnas tips: sinhronizēts
• Darba galda garums (mm): 2*6000 mm
• Darba galda platums (mm): 250 mm
• Izmērs: 16000*2000*2670
• Stāvoklis: Jauns
• Izcelsmes vieta: Anhui, Ķīna
• Zīmola nosaukums: RAYMAX
• Materiāls / apstrādāts metāls: misiņš / varš, nerūsējošais tērauds, sakausējums, oglekļa tērauds, alumīnijs
• Automatizācija: Automātiska
• Papildu pakalpojumi: mehāniskā apstrāde
• Gads: 2020
• Svars (KG): 12500
• Motora jauda (kw): 30 kw
• Galvenie pārdošanas punkti: augsta precizitāte
• Garantija: 2 gadi
• Piemērojamās nozares: Būvmateriālu veikali, Mašīnu remontdarbnīcas, Ražošanas rūpnīcas, Celtniecības darbi , Enerģētika un kalnrūpniecība
• Izstāžu zāles atrašanās vieta: Itālija, Francija, Vācija
• Mārketinga veids: jauns produkts — 2020
• Mašīnu pārbaudes ziņojums: sniegts
• Video izejošā pārbaude: nodrošināta
• Galveno komponentu garantija: 1 gads
• Galvenās sastāvdaļas: gultnis, PLC
• Izejviela: tērauds
• Lietošana: Metāla lokšņu liekšana
• Galvenais motors: Vācija Siemens
• Hidrauliskā sistēma: Bosch Rexroth Vācija
• Vadības sistēma: DELEM DA53T
• Elektriskās sastāvdaļas: Schneider
• Servo motors/ Servo piedziņa: EMG China
• Sertifikācija: ce
• Nodrošināts pēcpārdošanas pakalpojums: uzstādīšana uz vietas, nodošana ekspluatācijā un apmācība, apkopes un remonta pakalpojumi uz vietas, tehniskais video atbalsts, tiešsaistes atbalsts
• Pēc garantijas apkalpošana: video tehniskais atbalsts, tiešsaistes atbalsts
• Vietējā apkalpošanas vieta: Itālija, Francija, Vācija
