160t-4000 4 asu CNC hidrauliskā liekšanas mašīna, nospiediet bremzi

Produktu apraksts

Press Brake ir jauna CNC liekšanas iekārta, ko RAYMAX izlaida 2020. gadā, un tā ir piemērota ražotājiem ar augstas precizitātes un izmaksu veiktspējas prasībām. 4 asu CNC liekšanas mašīna ir mūsu populārākais modelis pēc apjoma un īsts darba zirgs, kas ir izgatavots no augstas kvalitātes detaļām un piedāvā nopietnu uzticamību. Y1 un Y2 sinhronizācijas tehnoloģija nodrošina lielu piebraukšanas, līkuma un atgriešanās ātrumu. Tā lieces garuma spēju un spiediena diapazonu var pielāgot, lai atbilstu dažādām ražošanas prasībām.

Stabila un izturīga mašīnas korpusa darbība

1, mašīnas rāmja integrētā metināšana.

2, mašīnas rāmis, ko vienā procesā veido CNC trīsdimensiju apstrādes centrs, kas nodrošina katras montāžas virsmas paralēlismu un vertikāli.

3, iekšējā sprieguma laminēšana, rūdīšanas Shot blast, lai noņemtu rūsu un pretrūsas apstrādi.

4, šāvienu strūkla, lai noņemtu rūsu un pretrūsas apstrādi.

Zinātniskais dizains

1, Y1 un Y2 asu sinhrona kustība, ko katru kontrolē neatkarīgs cilindrs.

2. Iespēja pievienot opcijas un konfigurācijas jauninājumus vēlāk.

Videi draudzīgs

Zems troksnis gaidīšanas laikā un ātra nolaišana (mazāk par 25 decibeliem), nospiešana un atgriešana, jo spiediens hidrauliskajā sistēmā ir servo galvenā motora slēgtā cikla vadība. Enerģijas patēriņš ir par 60% mazāks nekā parastajā mašīnā, izmantojot servomotoru.

Tehniskie parametri

Lai iegūtu vairāk mašīnu modeļu, lūdzu, sazinieties ar mums, mēs jums atbildēsim ASAP!
Modelis	Poļu distance (mm)	Kakla dziļums (mm)	Slīdņa gājiens (mm)	Maksimālais augstums (mm)	Jauda (kw)	Svars (Kilograms)	Izmērs (mm)
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160T/4000	2900	320	160	460	11	11000	4000x1700x2800

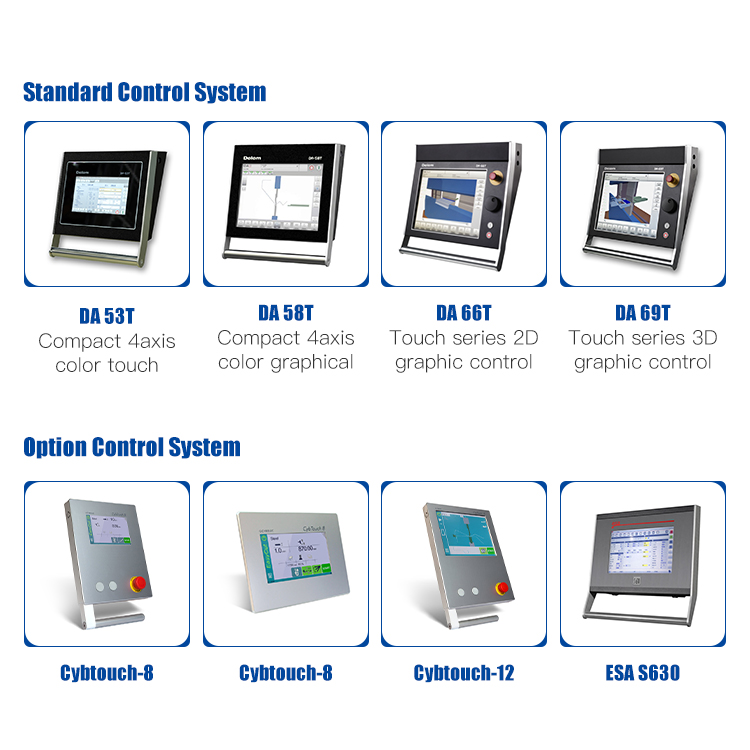

Kontroles sistēma

Amuda CNC liekšanas mašīnu var aprīkot ar dažādām vadības sistēmām. Mūsu augstas efektivitātes aizmugures sistēma nodrošina mūsu klientiem dažādus automatizācijas risinājumus.

Mašīnas displejs

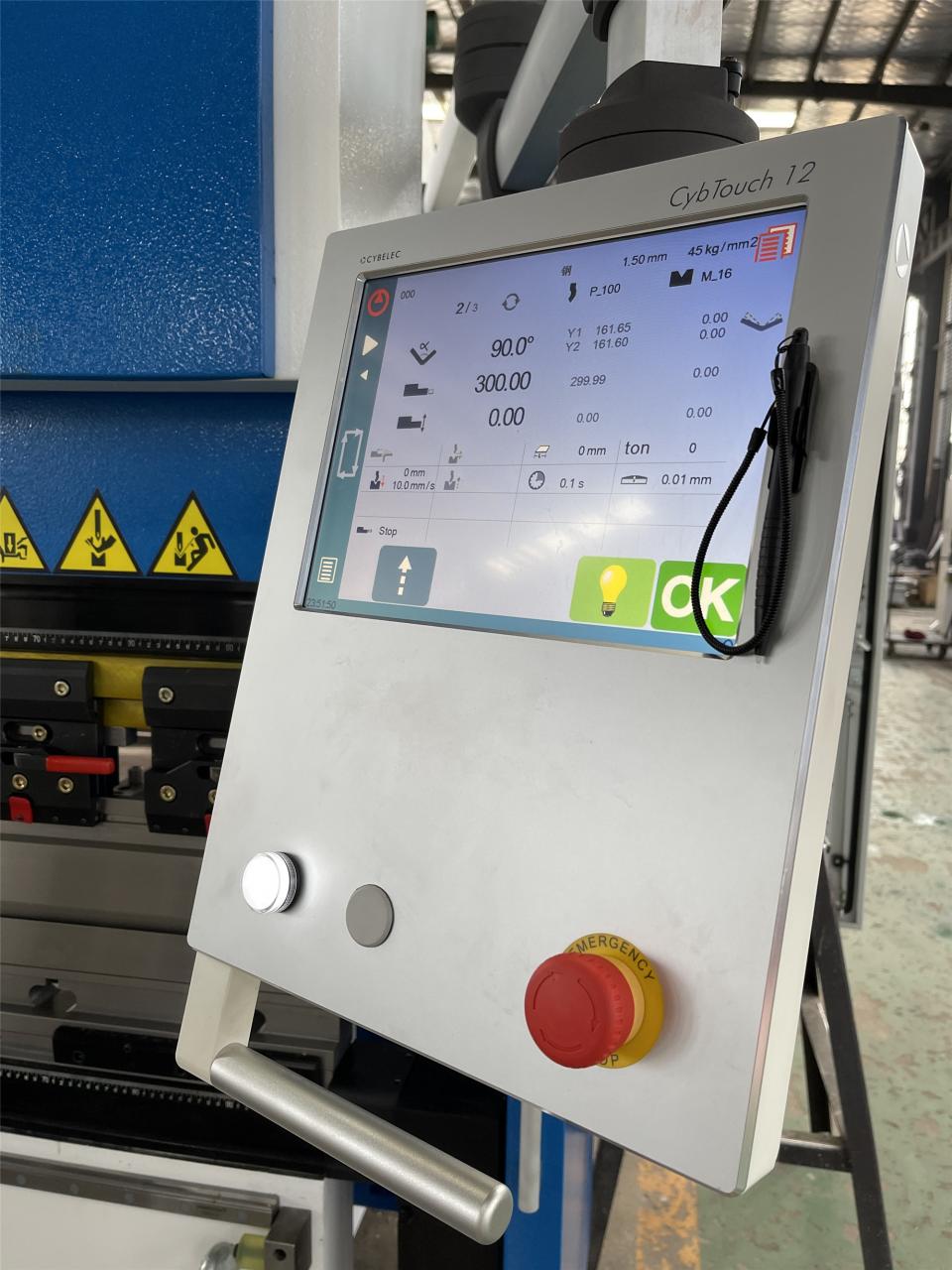

Cybtouch-12 kontrolieru sistēma

1. Vada 4 ass.

2. Automātiska līkumu secība (opcija).

3. Izliekuma pielaides aprēķins.

4. Spiediena - vainaga aprēķins.

5. Moduļu instrumenti katrai daļai vai izliekumam.

6. Leņķa un aizmugures mērītāja korekcija.

7. Tele-apkope, izmantojot bezvadu savienojumu ar datoru vai piezīmjdatoru.

8. USB pieslēgvieta atmiņas kartei datu pārsūtīšanai/dublēšanai.

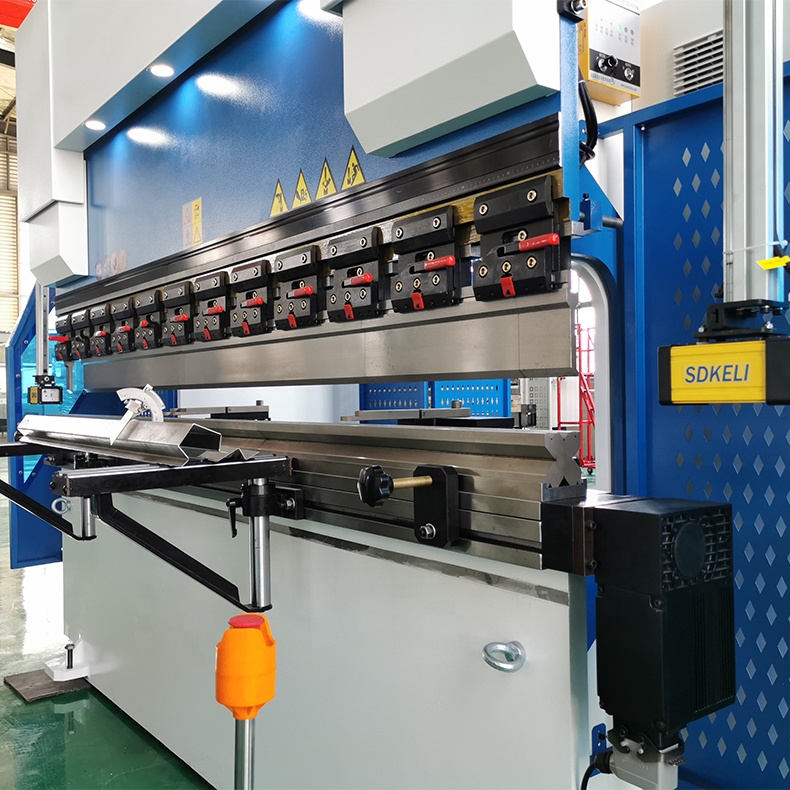

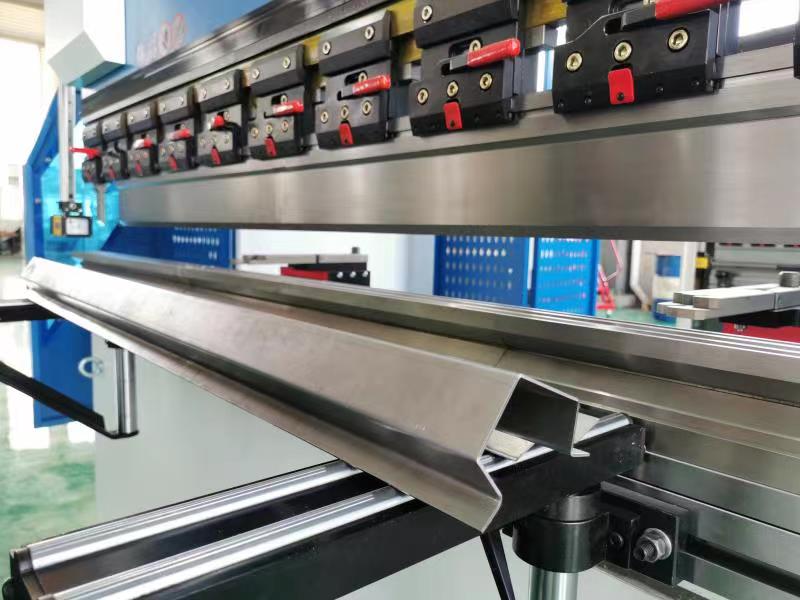

Augstas efektivitātes darba galds

1, Jūs varat izmantot visu lieces garumu, jo nav traucējumu kontūru.

2, CNC pielāgota veidne

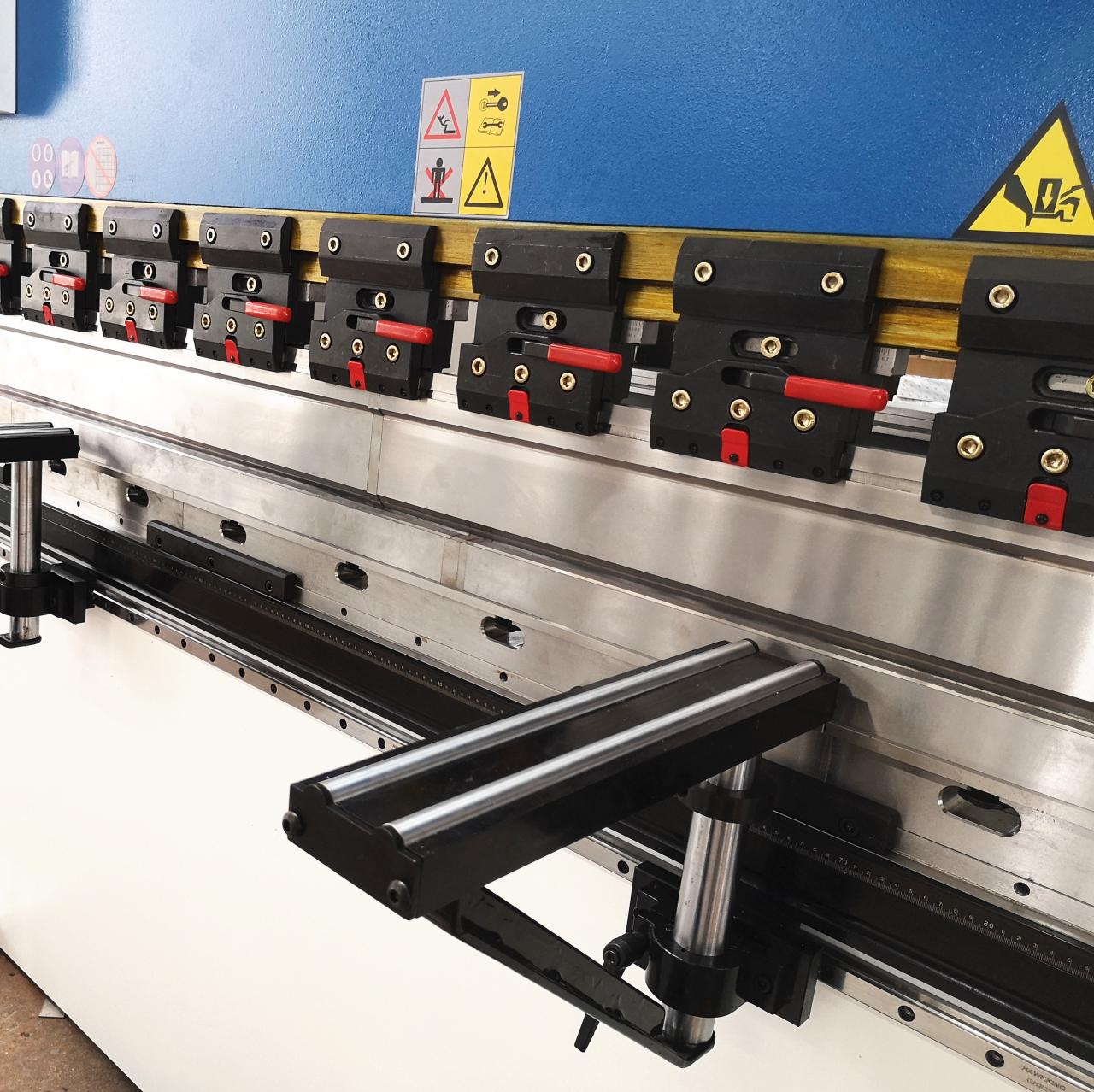

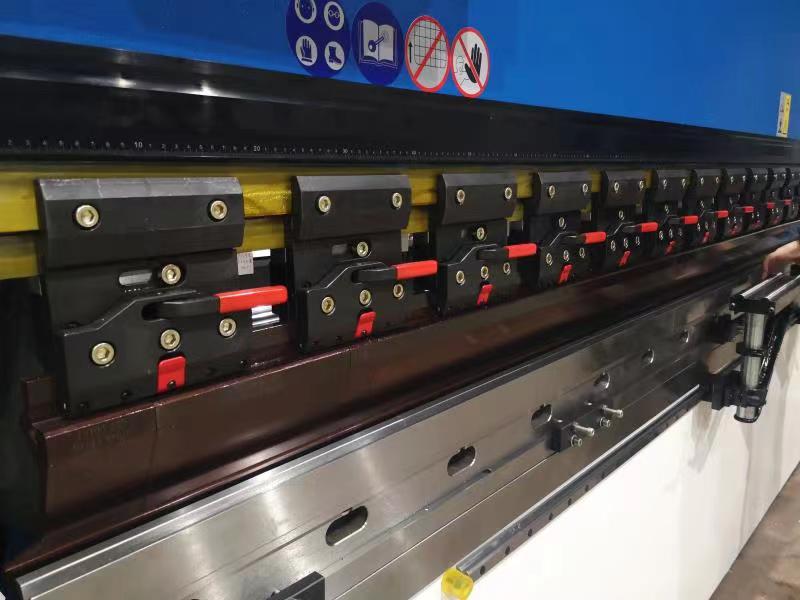

3, ātrs klips: ātra rīka maiņa, pateicoties vertikālajai iestatīšanai, lai samazinātu iestatīšanas laiku.

4, atbalsta rokas: ergonomiskie atbalsta kronšteini un LED darba zonas apgaismojums palīdz maksimāli atvieglot darbību.

5. Hidrauliskais vārsts (Rexroth no Vācijas)

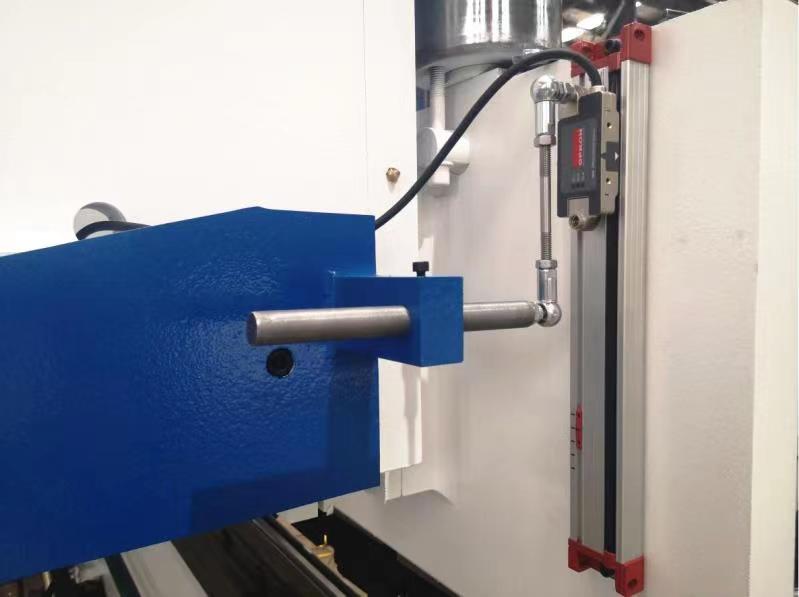

6, GIVI Režģa lineāls (no Itālijas): precīzs pozicionēšanas gājiens

7, automātiskā kronēšanas sistēma: lai nodrošinātu precīzāku lieces leņķi

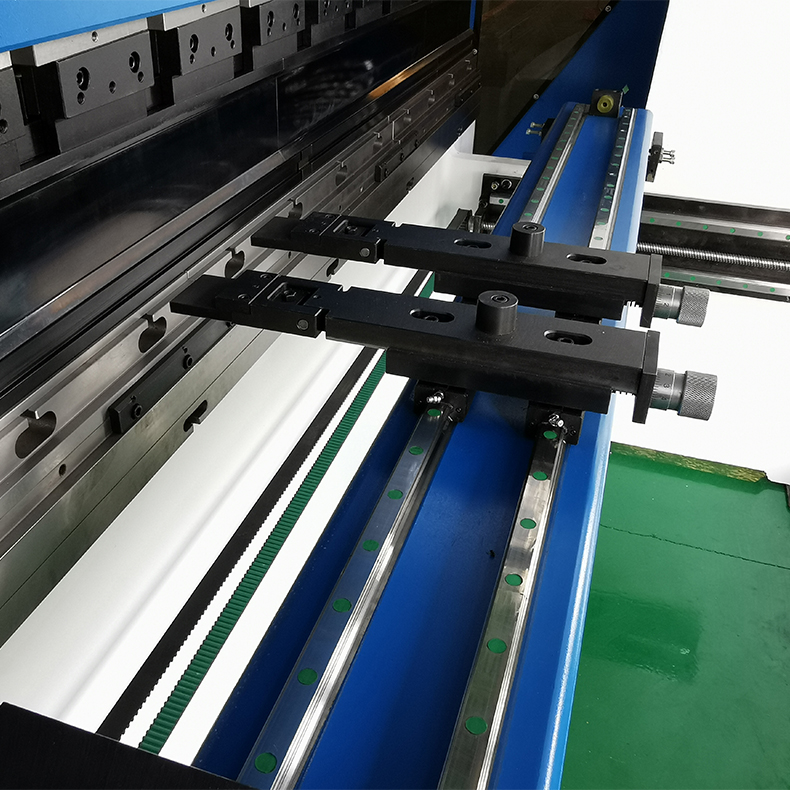

8, lāzerdrošs Augsti efektīvs un jaudīgs aizmugures mērītājs

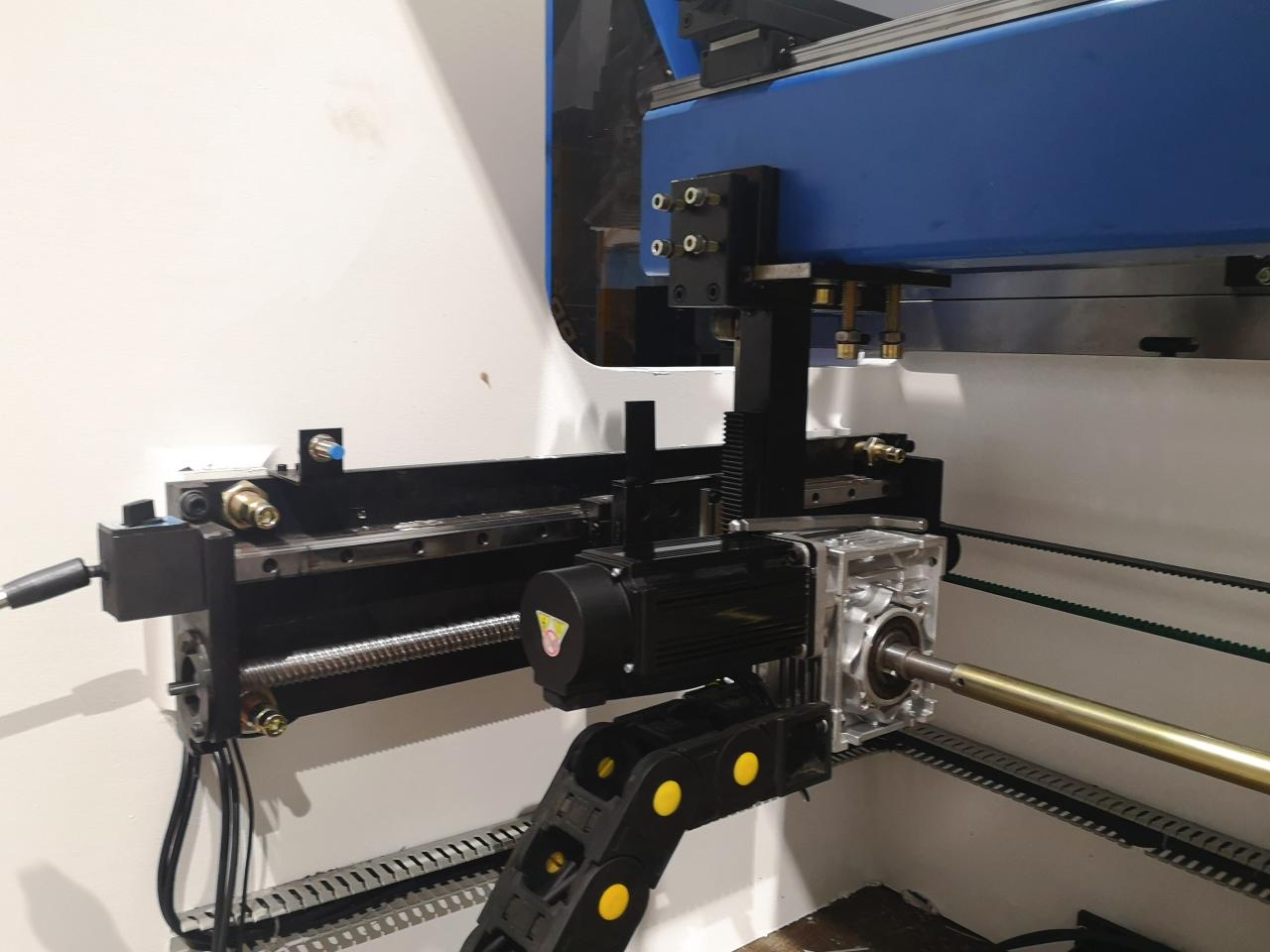

1, Servo motora piedziņas atpakaļgaitas mērītājs: Servo piedziņas atpakaļgaitas mērierīces sistēma, lai palielinātu ātrumu. un enerģijas taupīšanu.

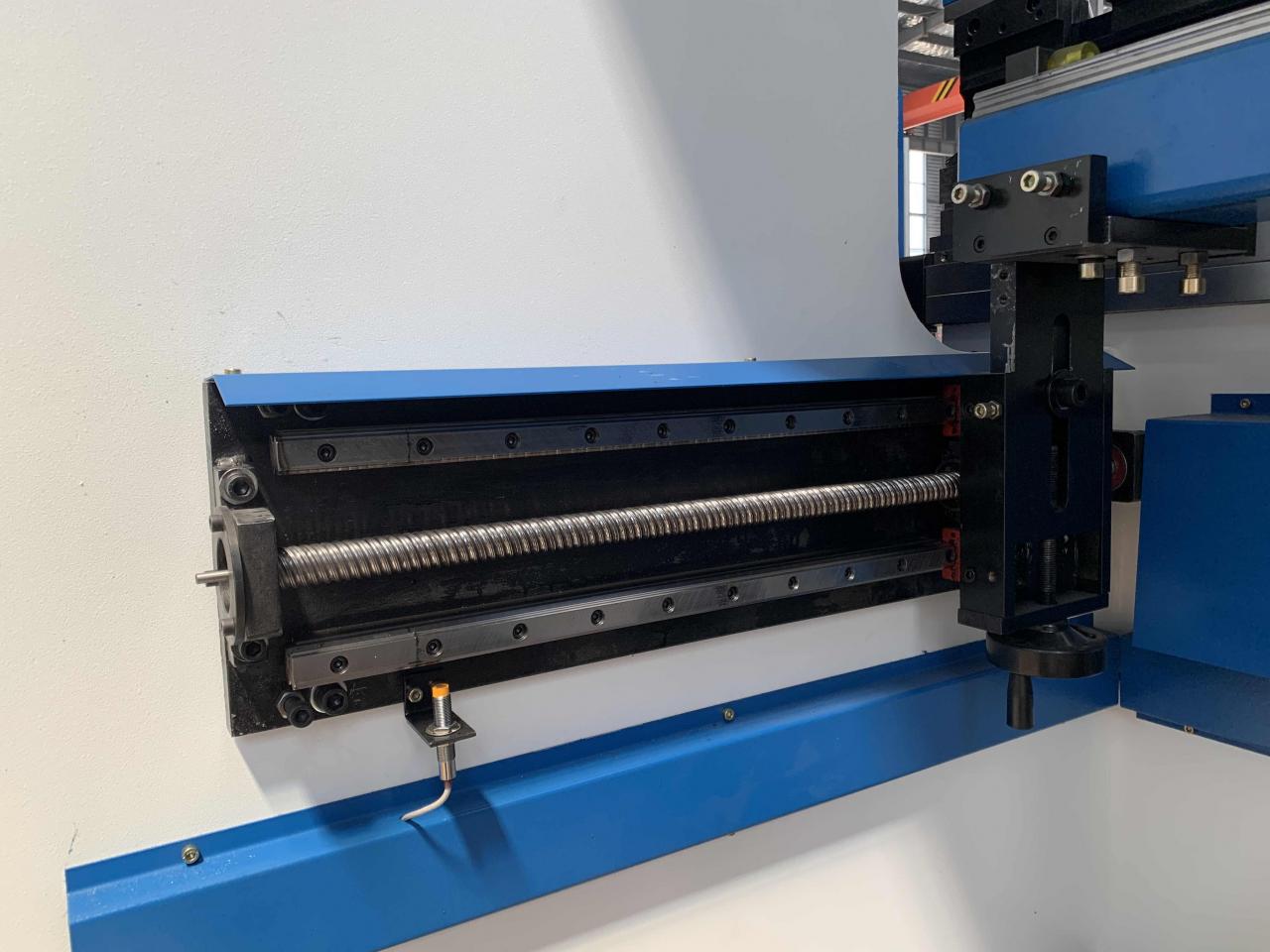

2, lodveida skrūve un lineārā vadotne Dinamiskie aizmugures mērītāji un ātrgaitas ass, pateicoties lodveida skrūvei un lineārajai vadotnei.

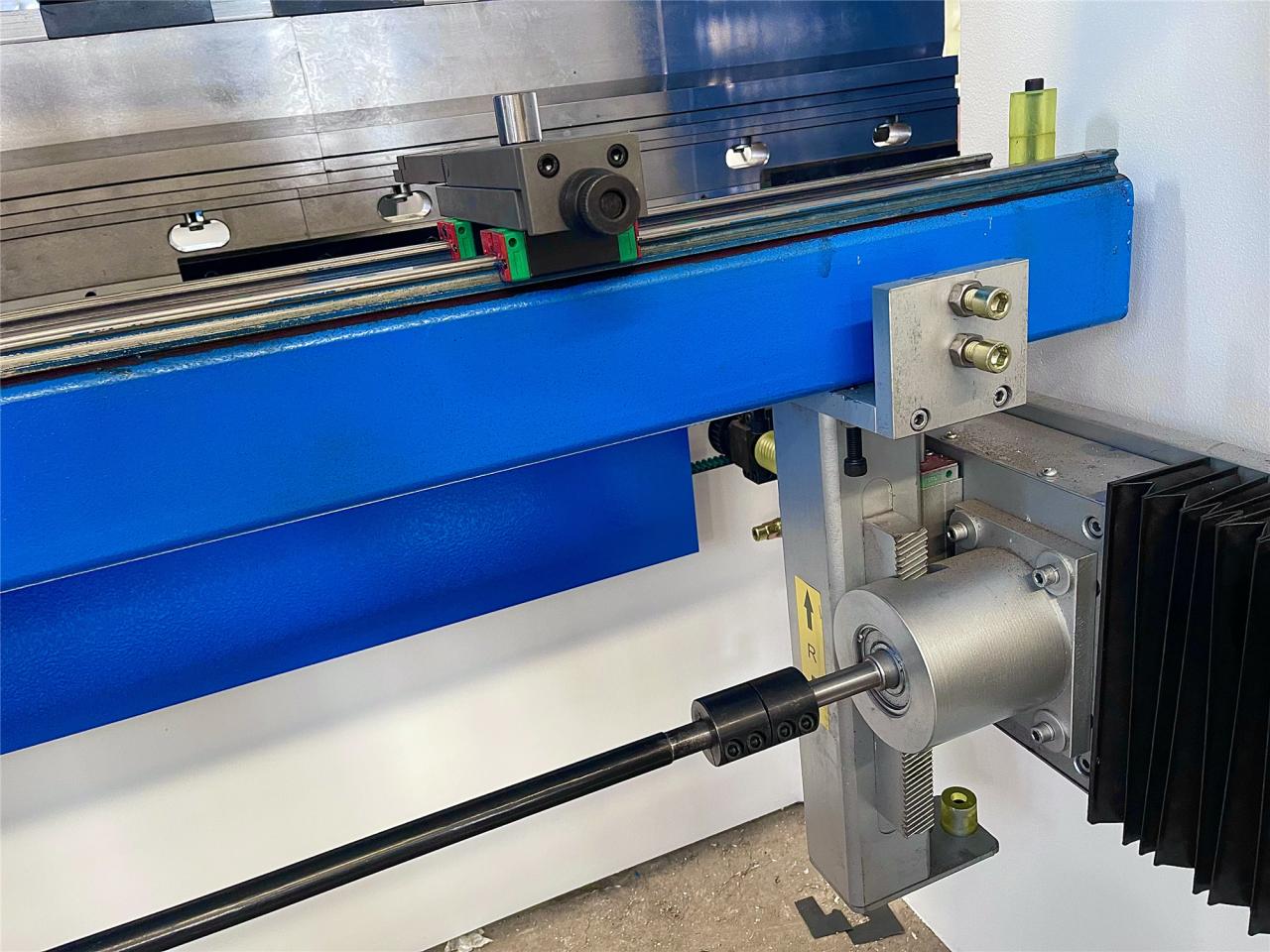

3, dubultās lineārās vadotnes un integrēts atbalsta stars, lai uzlabotu pirkstu kustības precizitāti.



Starptautiskais zīmols atbalsta

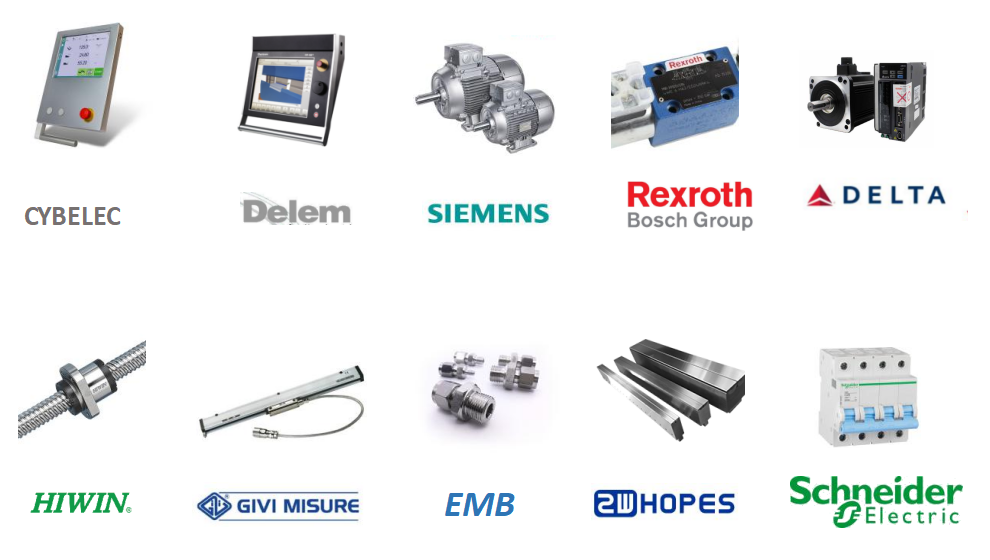

Galvenā konfigurācija

Galvenais motors	Siemens, Vācija
Elektrība	Šneidere, Francija
Hidrauliskais vārsts	Reksrota, Vācija
Eļļas sūknis	Saulainais, ASV
Zīmoggredzens	EMB, Vācija
Kontrolieris	DELEM DA66T
Pēdas slēdzis	Sanjuaņa Honkonga
Cilindrs	Jining Taifeng, Shandong
Lodveida skrūve un lineārā vadotne	HIWIN, Taivāna
Servo vadītājs	DELTA, Taivāna
Režģa lineāls	GIVI, Itālija

Drošība un uzticamība

Visas sastāvdaļas ir sertificētas atbilstoši Eiropas standartiem, galvenokārt no Vācijas, ASV, Holandes, Itālijas un Šveices. Visas konstrukcijas daļas ir aprēķinātas ar galīgo elementu metodi un tiek izmantots tikai augstas kvalitātes tērauds S275 un S355 JR, proti, J2 (N).

Darbagalda aizsardzība

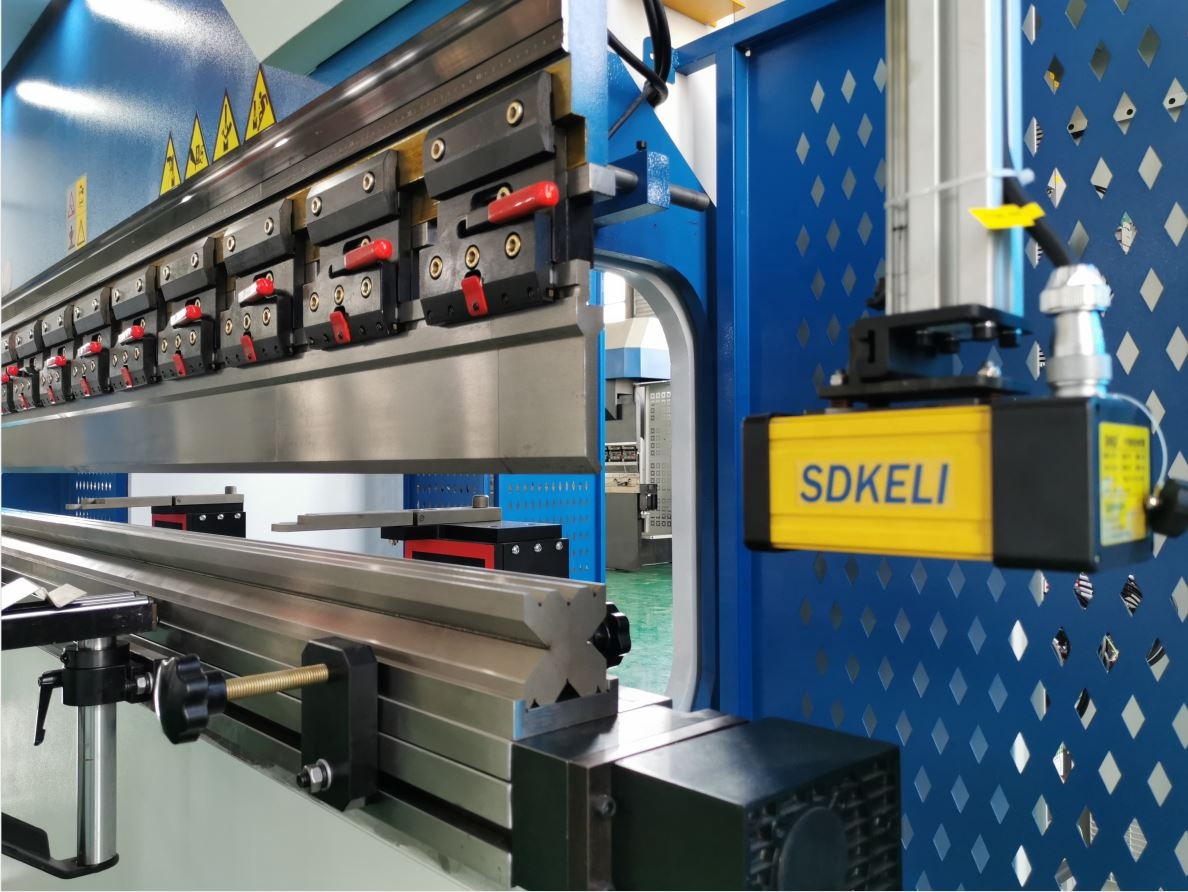

Lāzeraizsardzība: asmens apstājas, kad lāzers nosaka šķērsli.

Mehāniskā aizmugure

Gaismas aizkaru aizsardzība vai punktu aizsardzība vai drošības žogs, lai brīdinātu cilvēkus par bīstamajām darba zonām.

Darba galda malas

Drošības žogs, lai novērstu cilvēku neuzmanīgu iekļūšanu.

Sīkāka informācija

• Slīdņa gājiens (mm): 160 mm
• Automātiskais līmenis: Pilnībā automātisks
• Kakla dziļums (mm): 320 mm
• Mašīnas tips: sinhronizēts
• Darba galda garums (mm): 4000
• Darba galda platums (mm): 140 mm
• Izmērs: 4000x1700x2800mm
• Stāvoklis: Jauns
• Izcelsmes vieta: Anhui, Ķīna
• Materiāls / apstrādāts metāls: misiņš / varš, nerūsējošais tērauds, sakausējums, oglekļa tērauds, alumīnijs
• Automatizācija: Automātiska
• Papildu pakalpojumi: mehāniskā apstrāde
• Gads: 2022
• Svars (KG): 11000
• Motora jauda (kw): 11 kw
• Galvenie pārdošanas punkti: konkurētspējīga cena
• Garantija: 2 gadi
• Piemērojamās nozares: viesnīcas, apģērbu veikali, būvmateriālu veikali, mašīnu remontdarbnīcas, rūpnīcas, pārtikas un dzērienu rūpnīcas, saimniecības, restorāni, mājas lietošana, mazumtirdzniecība, pārtikas veikals, poligrāfijas veikali, celtniecības darbi , enerģētika un kalnrūpniecība, pārtikas un dzērienu veikali , Reklāmas uzņēmums
• Izstāžu zāles atrašanās vieta: Kanāda, Krievija
• Mārketinga veids: jauns produkts 2022. g
• Mašīnu pārbaudes ziņojums: sniegts
• Video izejošā pārbaude: nodrošināta
• Galveno komponentu garantija: 2 gadi
• Galvenās sastāvdaļas: gultnis, motors, sūknis, zobrats, PLC, spiediena tvertne, dzinējs
• Vadības sistēma: DELEM CT8
• Modelis: 160T-4000
• Elektriskās sastāvdaļas: Schneider no Francijas
• Krāsa: pielāgota
• Lietošana: Metāla lokšņu liekšana
• Vadības asis: 4 1
• Sertifikācija: CE ISO SONCAP
• Galvenais motors: Siemens no Vācijas
• Izpildes laiks: 30 dienas
• Nodrošināts pēcpārdošanas serviss: bezmaksas rezerves daļas, uzstādīšana uz vietas, nodošana ekspluatācijā un apmācība
