12 mm 3200 mm hidrauliskā giljotīnas griešanas mašīna CNC tērauda loksnes griešanas mašīna

Iespējas:

1. Priekšējā padeves platforma ir aprīkota ar lineālu plāksnes padevei, kā arī gludu virsmu, lai aizsargātu šķīvi no jebkuras virsmas, kas sāp barošanas laikā. Lineāls var būt ar precizitāti līdz MM vai vairāk vienībām precizitātes kontrolei un pārbaudei.

2. Darba galds ir aprīkots ar lodveida vai apaļo stieņu tēraudu, lai atbalstītu plāksni barošanā, kā arī aizsardzība pret jebkādām virsmas plīsumiem.

3. Elektroniskā kaste ir aprīkota ar labiem sertificētiem komponentiem. Pārsvarā mēs izmantojam CE sertificētus SIEMENS vai Schneider komponentus eksporta mašīnām, kā arī dažas augstas kvalitātes CCC sertificētas sastāvdaļas, lai izvēlētos dažādu standarta vajadzību klientiem.

4. Mašīnas korpusa tērauds, mēs lielākoties izvēlamies Ķīnas augstākā zīmola tērauda plākšņu piegādātāju Shanghai BAOSTEEL ar labu kvalitāti un apstrādāti ar pretkorozijas krāsu pirms pēdējās krāsas uzklāšanas. Tātad mašīnai, pirmkārt, būs laba ilgstoša lietošana un arī ideāls ārējais izskats.

5. Asmens: asmens materiāls ir 9CrSi vai 6CrW2Si, materiāls ir ļoti pārbaudīts materiāls ar tūkstoš reižu augstu stingrību un griešanas rezultātu. Augšējais asmens ir taisnstūra asmens ar četrām asmeņu malām, kas atšķiras no QC12Y Swing Beam bīdes mašīnas (detalizētu, lūdzu, pārbaudiet SIECC/SIECCTECH asmeni, paskaidrojiet fotoattēlu un instrukciju). Asmens klīrensu var regulēt ar manuālu vai motoru. Abiem ir indeksa skala, lai parādītu klīrensu, lai vadība un displejs būtu ērti lietojami. Un augšējā asmens vārpsta izmanto slīpuma struktūru, lai veicinātu griešanas precizitāti.

6. Mašīna ir aprīkota ar presēšanas pēdu, lai griešanas laikā stabili nospiestu plāksni, pēda ir aprīkota ar plastmasas virsmu ar augstu frakciju, nesabojājot plāksni. Caurumu plāksnei mēs aprīkosim kvadrātpēdu stabilai kvadrātveida presei.

7. Zobratu sūknis: mēs izmantojam laba zīmola “taisnā konjugētā iekšējā zobrata sūknis” gan Ķīnas zīmolā Shanghai chengjie, gan Vācijā Eckerler. Iekšējais zobrata sūknis rūpniecībā tiek uzskatīts par nenodiluma sūkni, un tas ir plaši izmantots augstas precizitātes hidrauliskajās iekārtās ar zemu trokšņa līmeni, bez pulsācijas un ilgu kalpošanas laiku. Shanghai Chengjie zobratu sūknis tiek izmantots arī Ķīnas gaisa kuģu rūpniecībā, tāpēc tas ir uzticams un uzticams. Strādājot lielā ātrumā, skaņa ir vienmērīga un vienmērīga, pat bez iespiešanas. Ilgs kalpošanas laiks ir atkarīgs no tā abrazīvās veiktspējas, iekšējām mašīnas sastāvdaļām ir eļļas plēves aizsargslānis, tāpēc izmantojiet pat parasto hidraulisko eļļu, pat bez nodiluma.

8. Hidrauliskā sistēma var izmantot Vācijas Rexroth vai ASV OMG sistēmu. Atgriešanās tiek kontrolēta ar slāpekļa atgriešanas cilindru ar stabilu darba procesu un viegli lietojamu. Hidrauliskā prese piespiedu uz augšu transmisija un slāpekļa uzlikt uz augšu push-out ar labu sadarbību. (Darba princips var atgriezties pie QC11Y un QC12Y SIECC tehnoloģijas zīmējuma)

9. Aizmugures gabarīti tiek skaitīti ar skaitītāju, un to var mikroregulēt un to darbina motors.

10. Mašīna būs aprīkota ar žoga aizsargdurvīm pirms griešanas asmens un presēšanas pēdas. Ja nepieciešams, žogu var atvērt. Netālu no rīkles mēs aprīkosim ar atveramām durvīm personas drošībai, bet varēsim atvērt, kad būs nepieciešama iekšēja pārbaude.

11. Trīs gultņu sliežu ceļa izmantošana, lai novērstu sliežu spraugu un uzlabotu bīdes kvalitāti. (Pieejams mašīnzīmējums
skaidri paskaidro)

Specifikācija

ModelisMax.BiezumsRažas spēksMaks. GarumsLeņķisX.InsultsBiežumsJaudaL*P*A(mm)Svars
QC12Y-4*25004 mm≤450kN/cm2500 mm1°30'20-600 mm16 reizes/min5,5 kW3040*1610*16203800 kg
QC12Y-4*32004 mm≤450kN/cm3200 mm1°30'20-600 mm14 reizes/min5,5 kW3840*1610*16205000 kg
QC12Y-4*40004 mm≤450kN/cm4000 mm1°30'20-600 mm10 reizes/min5,5 kW4600*1700*17006500 kg
QC12Y-4*60004 mm≤450kN/cm6000 mm1°30'20-600 mm8 reizes/min7,5 kW6460*2100*320011000 kg
QC12Y-6*25006 mm≤450kN/cm2500 mm1°30'20-600 mm14 reizes/min7,5 kW3040*1610*16205000 kg
QC12Y-6*32006 mm≤450kN/cm3200 mm1°30'20-600 mm12 reizes/min7,5 kW3840*1610*16206000 kg
QC12Y-6*40006 mm≤450kN/cm4000 mm1°30'20-600 mm8 reizes/min7,5 kW4620*1750*17008200 kg
QC12Y-6*50006 mm≤450kN/cm5000 mm1°30'20-600 mm6 reizes/min11KW5400*1800*190010500 kg
QC12Y-6*60006 mm≤450kN/cm6000 mm1°30'20-600 mm5 reizes/min11KW6480*2100*230016500 kg
QC12Y-8*25008 mm≤450kN/cm2500 mm1°30'20-600 mm10 reizes/min11KW3040*1700*17006000 kg
QC12Y-8*32008 mm≤450kN/cm3200 mm1°30'20-600 mm8 reizes/min11KW3860*1700*17007200 kg
QC12Y-8*40008 mm≤450kN/cm4000 mm1°30'20-600 mm8 reizes/min11KW4640*1700*17008800 kg
QC12Y-8*50008 mm≤450kN/cm5000 mm1°30'20-600 mm8 reizes/min11KW5400*2100*200011500 kg
QC12Y-8*60008 mm≤450kN/cm6000 mm1°30'20-600 mm8 reizes/min11KW6480*2100*235018000 kg
QC12Y-10*250010 mm≤450kN/cm2500 mm2°20-600 mm9 reizes/min11KW3040*1700*17007300 kg
QC12Y-10*320010 mm≤450kN/cm3200 mm2°20-600 mm9 reizes/min11KW3860*1700*17008000 kg
QC12Y-10*400010 mm≤450kN/cm4000 mm2°20-600 mm8 reizes/min11KW4650*2100*200012050 kg
QC12Y-10*600010 mm≤450kN/cm6000 mm2°20-1000 mm5 reizes/min15 kW6500*2100*230024000 kg
QC12Y-12*250012 mm≤450kN/cm2500 mm1°40'20-600 mm9 reizes/min18,5 kW3140*2150*20009000 kg
QC12Y-12*320012 mm≤450kN/cm3200 mm1°40'20-600 mm9 reizes/min18,5 kW3880*2150*200010800 kg
QC12Y-12*400012 mm≤450kN/cm4000 mm1°40'20-1000 mm8 reizes/min18,5 kW4680*2150*200013000 kg
QC12Y-12*500012 mm≤450kN/cm5000 mm2°20-1000 mm6 reizes/min18,5 kW5900*2150*200016000 kg
QC12Y-12*600012 mm≤450kN/cm6000 mm2°20-1000 mm5 reizes/min18,5 kW6900*2600*270029500 kg
QC12Y-12*800012 mm≤450kN/cm8000 mm2°20-1000 mm5 reizes/min18,5 kW9000*3500*350046500 kg
QC12Y-16*250016 mm≤450kN/cm2500 mm2°30'20-600 mm9 reizes/min22KW3140*2150*200011000 kg
QC12Y-16*320016 mm≤450kN/cm3200 mm2°30'20-600 mm8 reizes/min22KW388
0*2150*2000		13000 kg
QC12Y-16*400016 mm≤450kN/cm4000 mm2°30'20-1000 mm8 reizes/min22KW4650*2150*220016300 kg
QC12Y-16*500016 mm≤450kN/cm5000 mm2°30'20-1000 mm6 reizes/min22KW5900*2600*270020000 kg
QC12Y-16*600016 mm≤450kN/cm6000 mm2°30'20-1000 mm5 reizes/min22KW6900*2700*270036000 kg
QC12Y-16*800016 mm≤450kN/cm8000 mm2°30'20-1000 mm5 reizes/min22KW9000*3500*350075000 kg
QC12Y-20*250020 mm≤450kN/cm2500 mm3°20-1000 mm8 reizes/min22KW3440*2300*250015800 kg
QC12Y-20*320020 mm≤450kN/cm3200 mm3°20-1000 mm8 reizes/min22KW4150*2350*270018500 kg
QC12Y-20*400020 mm≤450kN/cm4000 mm3°20-1000 mm5 reizes/min22KW4850*2600*270021500 kg
QC12Y-20*600020 mm≤450kN/cm6000 mm3°20-1000 mm4 reizes/min30 kW6700*3000*300047000 kg
QC12Y-25*250025 mm≤450kN/cm2500 mm3°20-1000 mm8 reizes/min37 kW3200*2700*290019000 kg
QC12Y-25*320025 mm≤450kN/cm3200 mm3°20-1000 mm5 reizes/min37 kW4200*2700*290023000 kg
QC12Y-30*250030 mm≤450kN/cm2500 mm3°20-1000 mm4 reizes/min37 kW3300*2900*300023500 kg
QC12Y-30*320030 mm≤450kN/cm3200 mm3°30'20-1000 mm4 reizes/min40 kW4200*2900*320026000 kg
QC12Y-40*250040 mm≤450kN/cm2500 mm4°20-1000 mm3 reizes/min55 kW3200*3300*300038000 kg
QC12Y-40*320040 mm≤450kN/cm2500 mm4°1000 mm3 reizes/min55 kW4300*3300*320049000 kg

Sīkāka informācija

CIRPOŠANAS PROCESS

Perfekts dizains visos aspektos; Izvēloties jauno un uzlabotu CNC giljotīnu, mēs nodrošināsim maksimālu drošību, augstu precizitāti un unikālu lietošanas ērtumu.

Asmens sprauga, griešanas leņķis un griešanas garums tiek automātiski pielāgoti atkarībā no materiāla izvēles un biezuma.

KEC presējošo bremžu un griešanas mašīnu kritiskās daļas tiek ražotas Vācijā.

Rūpīgi atlasītās sastāvdaļas nāk no ilgtermiņa partneriem visā pasaulē.

Mēs paļaujamies uz savu kvalitāti un tāpēc piešķiram savai giljotīnai 3 gadu garantiju.

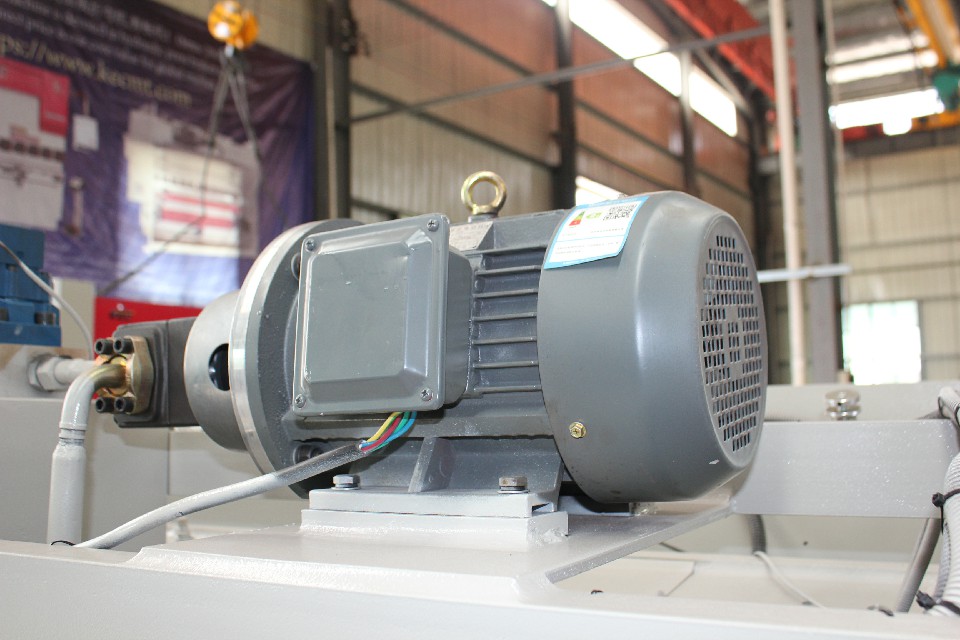

Siemens galvenais motors

Izmantojot Siemens Motor, tiek garantēts mašīnas kalpošanas laiks un darba laikā tiek samazināts troksnis.

Asmens Clourantant Ātra regulēšana

Ātra regulēšanas mehānisms asmeņu atstarpes pārkārtošanai. ērta darbība ar roku. realizējot asmeņu klīrensu bezpakāpju regulēšanu.

Priekšējais pozicionēšanas vertikāles regulators

Priekšējā pozicionēšanas ierīce, vertikāluma iestatīšana un pozicionēšanas ierīce uz galējā kreisā priekšējā atbalsta, kas garantē griešanas precizitāti, vieglu darbību, praktisku un efektīvu.

Darbagalds Ritošā tērauda lode

Ritošā darbagalda tērauda lode var samazināt berzi, aizsargāt sagataves virsmu.

12 mm 3200 mm hidrauliskā giljotīnas griešanas mašīna CNC tērauda loksnes griešanas mašīna

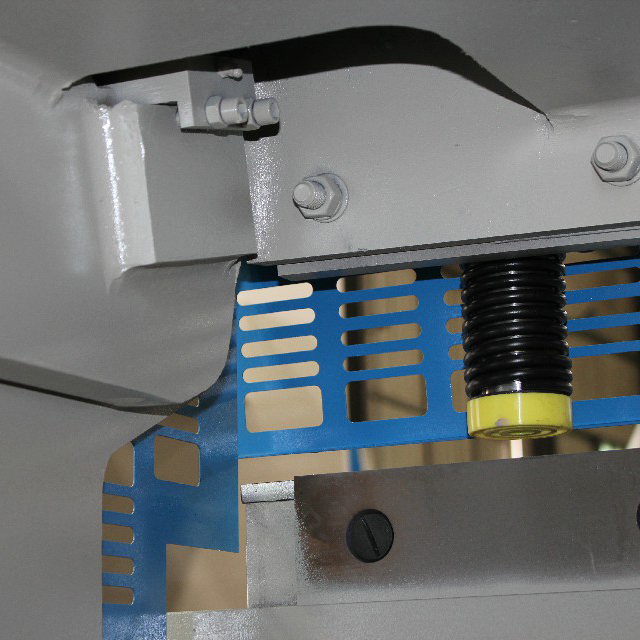

Iebūvēts atsperes spiediena cilindrs

Tās apakšējais gals ir aprīkots ar īpaša materiāla blīvi, mēreni kontrolē spiedienu, izvairoties no alumīnija sakausējuma vai cita mīkstāka
tiek uzdrukāti materiāli.

Augstas precizitātes aizmugures mērītājs

Unikālā un jaunā lodveida skrūves lineārās vadotnes struktūras aizmugures mērītājs nodrošina augstu pozicionēšanas precizitāti. Regulējams staru kūļa vadības likums un sinhronā pārraides struktūra, stabila un uzticama. Izvēles pacelšanas mehānisma struktūra, lai sagrieztu sagatavi ārpus aizmugures diapazona. Griežot plānas un platas metāla plāksnes, var izvēlēties pneimatisko atbalsta ierīci. Palielināts pozicionēšanas diapazons padara griešanu efektīvāku un precīzāku.

Stabils elektrības skapis

Izturīgā France Schneider elektriskā iekārta nodrošina stabilu iekārtas darbību. Saprātīgs līnijas savienojums un izvietojums ievērojami samazina atteices līmeni. Un operators un visas mašīnas daļas spēlēja labu aizsardzību. Izvēles servo un piedziņa, lai uzlabotu aizmugures gabarīta (X) ass pozicionēšanas precizitāti.

KONFIGURĀCIJA

CNC vadības sistēma: Estun E21S Control no Nanjing

Elektriskās sastāvdaļas: Schneider Electrical no franču valodas

Galvenais motors: Siemens no Vācijas zīmols

Leņķa mērīšanas sensors: OPKON no Türkçe Brand

Invertora piedziņa: Taivānas DELTA servomotors un piedziņas sistēma

PLC: Schneider Electrical no franču valodas

Griešanas asmeņi: Shark Toolings no Ķīnas

Hidrauliskā sistēma: Bosch-Rexroth no Vācijas

Hidrauliskais sūknis: SUNNY no ASV zīmola vai līdzvērtīga zīmola

Caurules savienotājs: EMB zīmols no Vācijas

Lodveida skrūves/čaulas vadotne: HIWIN no Taivānas apgabala

12 mm 3200 mm hidrauliskā giljotīnas griešanas mašīna CNC tērauda loksnes griešanas mašīna

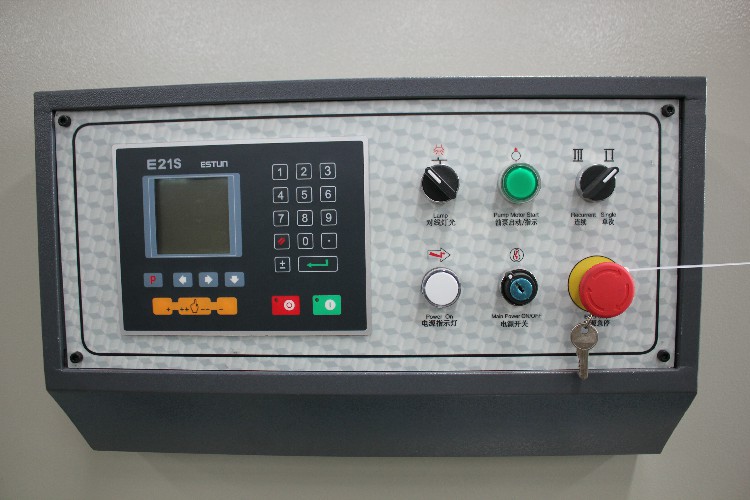

E21S kontrolieris

* Aizmugures un bloku kontrole
* Vadība vispārējiem maiņstrāvas motoriem, frekvences pārveidotājs
* Inteliģenta pozicionēšana
* Krājumu skaitītājs
* Turēšanas/dekompresijas laika iestatījums
* Programmu atmiņa līdz 40 programmām
* Līdz 25 soļiem vienā programmā
* Pozicionēšana vienā pusē
* Ievilkšanas funkcija
* Viena atslēga parametru dublēšana / atjaunošana
* mm/collā
* Ķīniešu/angļu

12 mm 3200 mm hidrauliskā giljotīnas griešanas mašīna CNC tērauda loksnes griešanas mašīna

FAQ

1. J: Mēs tirgū redzam daudzus Ķīnas zīmolus, vai tie visi ir ražotāji? Kā ar KEC/yaduanu?

A: Tā ir taisnība, ka starp visiem šiem Ķīnas zīmoliem lielākā daļa no tiem ir tirdzniecības zīmoli.
Bet KEC/yaduan ir īstais ražotājs, kas ražo hidrauliskās preses bremzes un griešanas mašīnas kopš 2008. gada.

2. J: Kā iegūt precīzu citātu no KEC?

A: Vienkārši sniedziet mums informāciju par materiālu, maksimālo biezumu un maksimālo platumu, ar kuru vēlaties strādāt.

3. J: Vai jūs varat veikt OEM pakalpojumu?

A: Protams. Jūsu dizains vai citas prasības ir pieņemtas, mašīnā var tikt izmantots jūsu logotips.

4. J: Kādas ir piegādes izmaksas no Ķīnas uz jūsu valsti?

A: Mēs varam nosūtīt mašīnu uz jūsu ostu vai durvju adresi pa jūru.

Lūdzu, norādiet mums savu tuvāko ostu vai adresi ar pasta indeksu.

Mēs sadarbojamies ar vairākiem uzticamiem sūtījumu aģentiem, lai dažādos veidos organizētu piegādi visā pasaulē.

5. J: Kāds ir vidējais izpildes laiks?

A: Krājumiem izpildes laiks ir aptuveni 7 dienas. Masveida ražošanai izpildes laiks ir 20-30 dienas pēc depozīta maksājuma saņemšanas. Izpildes laiki stājas spēkā pēc depozīta saņemšanas. Ja mūsu izpildes laiki neatbilst jūsu termiņam, mēs varam noorganizēt īpašu steidzamu ražošanu, lai ievērotu mūsu termiņu. Visos gadījumos mēs centīsimies pielāgoties jūsu vajadzībām. Vairumā gadījumu mēs varam nodrošināt ātru piegādi.

6. J: Vai varat iesniegt attiecīgo nosūtīšanas dokumentāciju?

A: Jā, mēs varam nodrošināt lielāko daļu dokumentu, tostarp
Pavadzīme;
Analīzes/atbilstības sertifikāti;
CE sertifikāts, COC sertifikāts;
Apdrošināšana;
Izcelsmes valsts;
Komercrēķins;
Iepakojuma saraksts un citi nepieciešamie eksporta dokumenti.

7. J: Vai jūs pieņemat LC maksājumu?

A: Jā, parasti mūsu maksājums ir 30% 70% T / T, arī LC maksājums ir pieņemams

8. J: Kā darbināt pasūtītās mašīnas?

A: Videoklipi par mašīnām pirms nosūtīšanas mūsu rūpnīcā tiks nosūtīti tieši jums.

9. J: Kā ir ar pakalpojumu nodošanu ekspluatācijā?

A: Mēs varam piedāvāt nodošanas ekspluatācijā pakalpojumu, pircējam ir jāatļaujas lidmašīnas biļetes.

10. J: Kāda ir produkta garantija?

A: Parasti 3 gadi. Mūsu apņemšanās ir jūsu apmierinātība ar mūsu produktiem. Garantijā vai nē, mūsu uzņēmuma kultūra ir risināt un atrisināt visas klientu problēmas tā, lai ikvienu apmierinātu.

11. J: Vai jūs garantējat drošu un drošu produktu piegādi?

A: Jā, mēs vienmēr izmantojam augstas kvalitātes eksporta iepakojumu. Mēs izmantojam arī specializētu cieto iepakojumu bīstamām kravām un apstiprinātus saldētavas nosūtītājus temperatūrai jutīgām precēm. Par īpašu iepakojumu un nestandarta iepakošanas prasībām būs jāmaksā papildus.

Sīkāka informācija

  • Maks. Griešanas platums (mm): 3200
  • Maks. Griešanas biezums (mm): 12 mm
  • Automātiskais līmenis: Pilnībā automātisks
  • Bīdes leņķis: 1,5 grādi
  • Asmens garums (mm): 2400 mm
  • Aizmugures gājiens (mm): 20 - 600 mm
  • Kakla dziļums (mm): 150 mm
  • Stāvoklis: Jauns
  • Jauda (kW): 18,5 kW
  • Svars (KG): 10800 KG
  • Spriegums: 380V/50HZ/3PH
  • Izmērs (G*G*A): 3880*2150*2000
  • Gads: 2021
  • Garantija: 3 gadi
  • Galvenie pārdošanas punkti: augsta precizitāte
  • Piemērojamās nozares: Būvmateriālu veikali, Mašīnu remontdarbnīcas, Ražošanas rūpnīcas, Celtniecības darbi , Enerģētika un kalnrūpniecība
  • Izstāžu zāles atrašanās vieta: Kanāda, Lielbritānija, Amerikas Savienotās Valstis, Francija, Vācija, Krievija, Japāna, Austrālija
  • Mārketinga veids: jauns produkts — 2021
  • Mašīnu pārbaudes ziņojums: sniegts
  • Video izejošā pārbaude: nodrošināta
  • Galveno komponentu garantija: 3 gadi
  • Galvenās sastāvdaļas: gultnis, motors, sūknis, zobrats, PLC, spiediena tvertne, dzinējs, pārnesumkārba
  • Vadības sistēma: Estun E21 NC Control
  • Griešanas materiāls: Metāls Nerūsējošais tērauds Oglekļa tērauds
  • Nodrošināts pēcpārdošanas pakalpojums: bezmaksas rezerves daļas, uzstādīšana uz vietas, nodošana ekspluatācijā un apmācība, apkopes un remonta pakalpojumi uz vietas, tiešsaistes atbalsts, video tehniskais atbalsts
  • Pēcgarantijas serviss: video tehniskais atbalsts, tiešsaistes atbalsts, rezerves daļas, apkopes un remonta pakalpojumi uz vietas
  • Vietējā pakalpojuma atrašanās vieta: Kanāda, Lielbritānija, Amerikas Savienotās Valstis, Francija, Pakistāna, Meksika, Krievija, Austrālija, Dienvidāfrika
  • Sertifikācija: CE
